Trong lĩnh vực thiết kế nội thất, bản vẽ khai triển nội thất đẹp không chỉ là một tập hợp các đường nét và ký hiệu kỹ thuật, mà còn là linh hồn của mọi dự án, cầu nối giữa ý tưởng sáng tạo và hiện thực thi công. Một bản vẽ khai triển chất lượng, hay nói cách khác là “đẹp”, đóng vai trò cốt yếu trong việc đảm bảo tính chính xác, hiệu quả và thẩm mỹ của công trình. Nó giúp kiến trúc sư, nhà thầu và các thợ thi công hiểu rõ từng chi tiết nhỏ, từ kích thước, vật liệu cho đến phương pháp lắp đặt. Bài viết này sẽ đi sâu phân tích các tiêu chuẩn và yếu tố làm nên một bản vẽ khai triển nội thất thực sự “đẹp” và hiệu quả.
Có thể bạn quan tâm: Bản Vẽ Mẫu Nội Thất: Khám Phá Cấu Trúc Và Vai Trò Trong Thiết Kế
Bản vẽ khai triển nội thất là gì và tại sao nó lại quan trọng?
Bản vẽ khai triển nội thất là tập hợp các bản vẽ kỹ thuật chi tiết, được tạo ra sau giai đoạn thiết kế ý tưởng và thiết kế 3D. Chúng bao gồm các mặt bằng, mặt đứng, mặt cắt, chi tiết kết cấu, chi tiết thi công, cùng với thông tin về vật liệu, màu sắc và các thông số kỹ thuật khác. Mục đích chính của những bản vẽ này là cung cấp đầy đủ thông tin để nhà thầu và đội thi công có thể hiện thực hóa thiết kế một cách chính xác nhất.
Sự quan trọng của bản vẽ khai triển không thể phủ nhận. Nó là cơ sở để lập dự toán, kiểm soát chất lượng, và giám sát tiến độ công trình. Một bản vẽ khai triển rõ ràng sẽ giảm thiểu sai sót, tiết kiệm thời gian và chi phí, đồng thời đảm bảo rằng sản phẩm cuối cùng hoàn toàn phù hợp với mong muốn của chủ đầu tư và tầm nhìn của nhà thiết kế. Hơn nữa, nó còn giúp giải quyết các xung đột, bất đồng phát sinh trong quá trình thi công một cách khách quan.
Tiêu chí tạo nên một bản vẽ khai triển nội thất đẹp và chuẩn mực
Để một bản vẽ khai triển nội thất đẹp thực sự phát huy giá trị, nó cần phải đáp ứng một loạt các tiêu chí nghiêm ngặt, từ kỹ thuật đến thẩm mỹ. Những tiêu chí này không chỉ đảm bảo tính chính xác mà còn giúp bản vẽ dễ đọc, dễ hiểu và truyền đạt thông tin hiệu quả. Dưới đây là những yếu tố cốt lõi:
Tính chính xác và độ chi tiết cao
Tính chính xác là yếu tố quan trọng nhất. Mỗi kích thước, mỗi ký hiệu, mỗi chi tiết trên bản vẽ phải phản ánh đúng thực tế thi công. Điều này đòi hỏi người thiết kế phải có kiến thức sâu rộng về vật liệu, kết cấu, và quy trình thi công. Sự tỉ mỉ trong từng con số, từng nét vẽ sẽ giảm thiểu rủi ro sai sót trong quá trình hiện thực hóa công trình.
Bên cạnh đó, độ chi tiết cao là cần thiết. Một bản vẽ khai triển đẹp phải mô tả rõ ràng các mối nối, cách thức lắp đặt, vị trí của từng phụ kiện. Ví dụ, chi tiết cấu tạo tủ bếp sẽ bao gồm kích thước ngăn kéo, loại ray trượt, cách liên kết các tấm ván. Nếu thiếu đi những chi tiết này, thợ thi công có thể phải tự đưa ra phán đoán, dẫn đến kết quả không đồng nhất hoặc kém chất lượng.
Rõ ràng, dễ đọc và dễ hiểu
Một bản vẽ khai triển dù chính xác đến đâu mà khó đọc thì cũng không đạt yêu cầu. Sự rõ ràng thể hiện qua cách bố cục, đường nét, màu sắc và hệ thống ký hiệu. Các đường nét cần được phân loại rõ ràng (nét thấy, nét khuất, nét cắt, nét trục) với độ dày và kiểu dáng khác nhau theo quy ước. Việc sử dụng quá nhiều ký hiệu phức tạp hoặc bố cục lộn xộn sẽ làm người đọc mất thời gian tìm kiếm thông tin, thậm chí gây hiểu lầm.
Font chữ sử dụng trong bản vẽ cũng cần dễ đọc và thống nhất. Kích thước chữ phải phù hợp, không quá nhỏ cũng không quá lớn, đảm bảo có thể đọc được ngay cả khi in ra. Việc sắp xếp thông tin một cách khoa học, có hệ thống cũng góp phần làm tăng tính dễ đọc của bản vẽ.
Đầy đủ thông tin và thống nhất các quy ước
Một bản vẽ khai triển đẹp là bản vẽ cung cấp đầy đủ mọi thông tin cần thiết mà không cần phải tham khảo thêm nhiều nguồn khác. Điều này bao gồm mặt bằng bố trí, các mặt đứng triển khai, mặt cắt chi tiết, các bản vẽ chi tiết cấu tạo đồ đạc, bản vẽ điện nước, bản vẽ trần thạch cao, và cả bảng thống kê vật liệu. Mọi thông tin cần phải nhất quán giữa các bản vẽ. Ví dụ, kích thước của một chi tiết trên mặt bằng phải khớp với kích thước của nó trên mặt đứng hay mặt cắt.
Việc tuân thủ các quy ước và tiêu chuẩn kỹ thuật (ví dụ: TCVN, ISO) là bắt buộc. Hệ thống ký hiệu, màu sắc, cách ghi chú, tỉ lệ bản vẽ phải được áp dụng một cách thống nhất trên toàn bộ hồ sơ. Sự thống nhất này giúp tất cả các bên liên quan dễ dàng nắm bắt thông tin và tránh nhầm lẫn.
Có thể bạn quan tâm: Bản Vẽ Không Gian Nội Thất Là Gì: Định Nghĩa Và Vai Trò Thiết Yếu
Thẩm mỹ và trình bày chuyên nghiệp
Mặc dù là bản vẽ kỹ thuật, yếu tố thẩm mỹ vẫn góp phần tạo nên một bản vẽ khai triển nội thất đẹp. Cách trình bày chuyên nghiệp thể hiện qua bố cục trang giấy cân đối, sạch sẽ, không có lỗi chính tả hay định dạng. Các đường nét phải sắc sảo, không bị chồng chéo hay rối mắt. Việc sử dụng màu sắc có chừng mực, chỉ để làm nổi bật những thông tin quan trọng cũng là một điểm cộng.
Một bản vẽ chuyên nghiệp còn cho thấy sự tôn trọng của người thiết kế đối với công việc và đối với đối tác. Nó tạo ấn tượng về sự chuyên nghiệp, đáng tin cậy của đội ngũ thiết kế. Đây cũng là một phần không thể thiếu khi xây dựng thương hiệu cá nhân hoặc doanh nghiệp như noithatthanhminh.com.
Khả năng ứng dụng thực tiễn
Cuối cùng, tiêu chí quan trọng không kém là khả năng ứng dụng thực tiễn của bản vẽ. Một bản vẽ khai triển đẹp phải có tính khả thi cao, nghĩa là các chi tiết và giải pháp được đưa ra phải có thể thi công được trong thực tế với công nghệ và vật liệu hiện có. Điều này đòi hỏi nhà thiết kế phải có kinh nghiệm thực tế, hiểu biết về quy trình sản xuất và lắp đặt.
Nếu bản vẽ đưa ra những chi tiết quá phức tạp, khó thi công hoặc đòi hỏi vật liệu đắt đỏ không cần thiết, nó sẽ gây lãng phí nguồn lực và không tối ưu. Do đó, sự cân bằng giữa tính thẩm mỹ, kỹ thuật và khả năng thi công là điều kiện tiên quyết cho một bản vẽ khai triển chất lượng.
Các thành phần chính của một bản vẽ khai triển nội thất toàn diện
Để đạt được các tiêu chuẩn trên, một bộ bản vẽ khai triển cần bao gồm nhiều loại hình vẽ khác nhau, mỗi loại mang một chức năng riêng biệt. Sự kết hợp của chúng tạo nên cái nhìn tổng thể và chi tiết về dự án.
Mặt bằng bố trí và kích thước
Mặt bằng bố trí cung cấp cái nhìn tổng quan về không gian, vị trí của các đồ nội thất chính, vách ngăn, cửa ra vào, cửa sổ. Kèm theo đó là mặt bằng kích thước, thể hiện các chiều dài, chiều rộng, chiều cao tổng thể và chi tiết của từng khu vực, từng món đồ. Đây là nền tảng để định vị và sắp xếp không gian một cách hợp lý.
Mặt đứng và mặt cắt triển khai

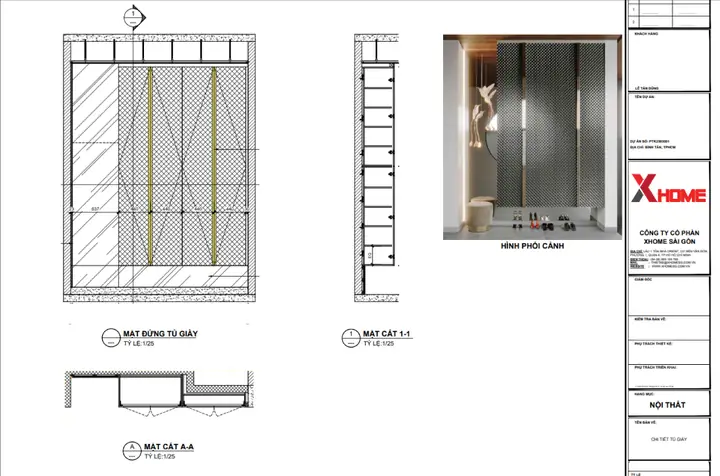

Mặt đứng triển khai mô tả chi tiết từng bức tường, vách trang trí, hệ tủ kệ theo phương thẳng đứng. Nó thể hiện hình dáng, kích thước, vật liệu bề mặt, và các chi tiết trang trí trên từng mặt. Mặt cắt là những bản vẽ cắt ngang qua không gian hoặc chi tiết đồ đạc, giúp bộc lộ cấu tạo bên trong, chiều dày vật liệu, và các mối liên kết mà mặt đứng không thể hiện được.
Bản vẽ chi tiết cấu tạo đồ đạc

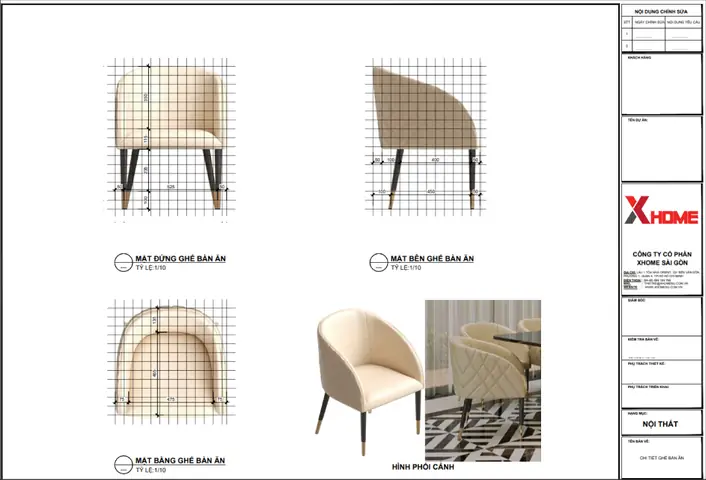

Đây là phần quan trọng nhất đối với thợ mộc hoặc các xưởng sản xuất. Bản vẽ này tập trung vào cấu tạo của từng món đồ nội thất như tủ bếp, tủ quần áo, bàn ghế, giường. Nó bao gồm các mặt đứng, mặt cắt, chi tiết cấu tạo của từng bộ phận nhỏ, thể hiện rõ loại vật liệu, kích thước, và cách lắp ráp từng liên kết.
Có thể bạn quan tâm: Bản Vẽ Kỹ Thuật Nội Thất Gỗ: Hướng Dẫn Chi Tiết
Bản vẽ hệ thống kỹ thuật (điện, nước, chiếu sáng)
Một bản vẽ khai triển nội thất đẹp không thể thiếu các bản vẽ kỹ thuật. Bản vẽ điện thể hiện vị trí ổ cắm, công tắc, hệ thống dây điện. Bản vẽ nước bao gồm vị trí cấp thoát nước cho khu vực bếp, nhà vệ sinh. Bản vẽ chiếu sáng chi tiết vị trí các loại đèn, công suất, và sơ đồ đi dây. Sự phối hợp ăn ý giữa nội thất và các hệ thống kỹ thuật là chìa khóa để tạo nên một không gian sống tiện nghi và an toàn.
Bảng thống kê vật liệu và phụ kiện
Bảng thống kê vật liệu liệt kê chi tiết chủng loại, mã hiệu, số lượng, đơn vị tính của tất cả các vật liệu sử dụng trong dự án, từ gỗ, đá, kính, kim loại đến sơn, giấy dán tường. Bảng thống kê phụ kiện bao gồm các chi tiết nhỏ như bản lề, ray trượt, tay nắm, khóa cửa. Thông tin này giúp kiểm soát chi phí, đặt hàng vật liệu chính xác, và đảm bảo chất lượng vật liệu đầu vào.
Quy trình tạo ra một bản vẽ khai triển nội thất đẹp
Việc tạo ra một bản vẽ khai triển chất lượng không phải là ngẫu nhiên mà là kết quả của một quy trình làm việc bài bản. Người thiết kế cần tuân thủ các bước nhất định để đảm bảo tính logic, chính xác và hiệu quả.
Bước 1: Thu thập thông tin và khảo sát hiện trạng
Trước khi bắt tay vào vẽ, việc khảo sát hiện trạng công trình là cực kỳ quan trọng. Đo đạc chính xác kích thước, kiểm tra cấu trúc tường, sàn, trần, vị trí các hệ thống kỹ thuật hiện có. Đồng thời, thu thập đầy đủ yêu cầu từ chủ đầu tư về công năng, phong cách, ngân sách và thời gian thi công.
Bước 2: Thiết kế mặt bằng bố trí công năng
Dựa trên thông tin thu thập được, kiến trúc sư sẽ tiến hành thiết kế mặt bằng bố trí công năng. Đây là bước sắp xếp các khu vực chức năng, định vị các món đồ nội thất chính để tối ưu hóa không gian và đáp ứng nhu cầu sử dụng.
Bước 3: Phát triển bản vẽ 3D và phối cảnh
Sau khi có mặt bằng bố trí, các phần mềm 3D như SketchUp, 3Ds Max, Revit sẽ được sử dụng để tạo mô hình không gian. Các hình ảnh phối cảnh 3D giúp chủ đầu tư hình dung rõ ràng về không gian sau khi hoàn thiện, từ đó có thể đưa ra phản hồi để điều chỉnh.
Bước 4: Triển khai bản vẽ kỹ thuật chi tiết
Đây là giai đoạn chính để tạo ra bản vẽ khai triển nội thất đẹp. Từ mô hình 3D đã được duyệt, kiến trúc sư sẽ dùng các phần mềm CAD (như AutoCAD) để vẽ các mặt bằng, mặt đứng, mặt cắt, chi tiết cấu tạo một cách tỉ mỉ. Toàn bộ các quy tắc về đường nét, ký hiệu, ghi chú phải được áp dụng chặt chẽ.
Có thể bạn quan tâm: Bản Vẽ Mẫu Nhà 3d Autocad Đầy Đủ Nội Thất: Khám Phá Giá Trị
Bước 5: Kiểm tra, rà soát và hoàn thiện hồ sơ
Sau khi hoàn thành bản vẽ, quy trình kiểm tra và rà soát là không thể thiếu. Kiểm tra tính chính xác của kích thước, sự thống nhất giữa các bản vẽ, lỗi chính tả, và các chi tiết kỹ thuật. Hồ sơ cần được sắp xếp gọn gàng, có mục lục rõ ràng và được đóng dấu, ký tên bởi người có trách nhiệm.
Những lỗi thường gặp và cách khắc phục để có bản vẽ khai triển đẹp
Trong quá trình thực hiện, không ít người thiết kế mắc phải những sai lầm có thể ảnh hưởng nghiêm trọng đến chất lượng của bản vẽ khai triển. Nhận diện và khắc phục chúng là điều cần thiết để có một bản vẽ khai triển nội thất đẹp chuẩn mực.
Thiếu sót thông tin hoặc thông tin không chính xác
Đây là lỗi phổ biến nhất và gây hậu quả nghiêm trọng nhất. Một kích thước sai, một chi tiết bị bỏ qua có thể dẫn đến việc thi công sai, phải đập phá sửa chữa, gây tốn kém.
- Cách khắc phục: Luôn kiểm tra chéo thông tin giữa các bản vẽ, sử dụng checklist để đảm bảo không bỏ sót bất kỳ hạng mục nào. Phải có bước kiểm tra độc lập bởi một người khác.
Bản vẽ khó đọc, rối mắt
Do sử dụng quá nhiều đường nét, ký hiệu không thống nhất, hoặc bố cục lộn xộn.
- Cách khắc phục: Áp dụng các tiêu chuẩn vẽ kỹ thuật một cách nghiêm ngặt. Phân biệt rõ ràng các loại đường nét, sử dụng layer hiệu quả trong CAD. Giữ cho bố cục trang giấy thoáng đãng, chỉ đưa những thông tin cần thiết vào mỗi bản vẽ.
Thiếu kinh nghiệm thực tế về thi công
Thiết kế những chi tiết quá phức tạp hoặc không khả thi trong thực tế do thiếu hiểu biết về vật liệu và quy trình sản xuất.
- Cách khắc phục: Thường xuyên ghé thăm các công trình đang thi công, trao đổi với thợ thi công và nhà sản xuất để nắm bắt các giới hạn và khả năng thực tế của vật liệu và công nghệ.
Không cập nhật tiêu chuẩn và phần mềm
Sử dụng các tiêu chuẩn cũ hoặc không tận dụng hết các tính năng của phần mềm có thể làm giảm hiệu quả và chất lượng bản vẽ.
- Cách khắc phục: Luôn cập nhật kiến thức về các tiêu chuẩn mới trong ngành. Học hỏi và ứng dụng các tính năng nâng cao của phần mềm thiết kế để tăng tốc độ và độ chính xác.
Kết luận
Để tạo ra một bản vẽ khai triển nội thất đẹp là một quá trình đòi hỏi sự kết hợp hài hòa giữa kiến thức chuyên môn sâu rộng, sự tỉ mỉ, khả năng ứng dụng thực tiễn và một chút gu thẩm mỹ. Một bản vẽ không chỉ đẹp về hình thức mà còn phải chính xác, đầy đủ thông tin và dễ dàng chuyển đổi thành hiện thực. Đầu tư vào chất lượng bản vẽ khai triển là đầu tư vào sự thành công của dự án, đảm bảo rằng mọi ý tưởng thiết kế sẽ được hiện thực hóa một cách hoàn hảo nhất, mang lại giá trị bền vững cho không gian sống.
