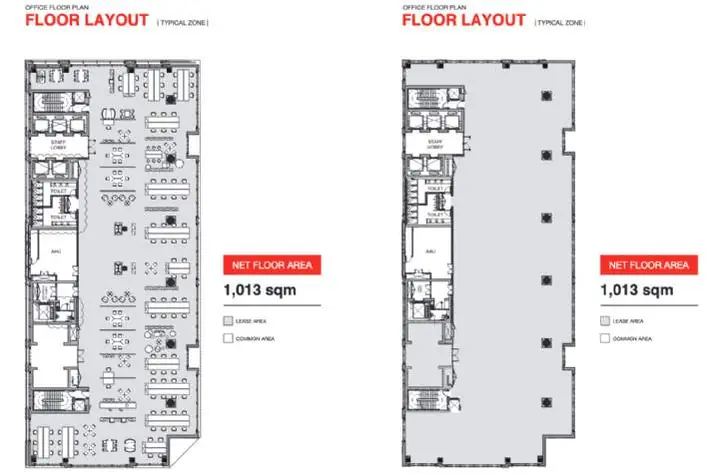

Sơ đồ mặt bằng nội thất là một công cụ không thể thiếu trong quá trình thiết kế và thi công không gian sống. Nó đóng vai trò như một “bản đồ” chi tiết, giúp hình dung rõ ràng cách bố trí các yếu tố cấu trúc, đồ đạc và hệ thống kỹ thuật trong một căn phòng hoặc toàn bộ ngôi nhà. Để thực sự hiểu và sử dụng hiệu quả những bản vẽ này, việc nắm vững các ký hiệu trong sơ đồ mặt bằng nội thất là điều hết sức cần thiết. Bài viết này của noithatthanhminh.com sẽ giải mã các ký hiệu cơ bản và phổ biến nhất, giúp bạn tự tin hơn khi đọc, phân tích và thậm chí là phác thảo sơ đồ mặt bằng, từ đó đưa ra những quyết định sáng suốt cho không gian của mình.
Tầm Quan Trọng Của Việc Hiểu Ký Hiệu Trong Sơ Đồ Mặt Bằng Nội Thất
Có thể bạn quan tâm: Giải Mã Các Ký Hiệu Ngăn Kéo Trong Nội Thất
Sơ đồ mặt bằng nội thất không chỉ là những đường nét và hình khối trên giấy mà chúng còn chứa đựng một ngôn ngữ riêng, được tạo thành từ hàng loạt ký hiệu chuẩn hóa. Hiểu rõ các ký hiệu trong sơ đồ mặt bằng nội thất không chỉ giúp bạn đọc hiểu ý đồ của kiến trúc sư mà còn là chìa khóa để giao tiếp hiệu quả với các nhà thầu, thợ thi công và thậm chí là tự mình lên kế hoạch cho việc sắp xếp đồ đạc. Một bản vẽ được đọc hiểu đúng đắn sẽ tránh được những hiểu lầm không đáng có, tiết kiệm thời gian, chi phí và đảm bảo kết quả cuối cùng phản ánh chính xác mong muốn của gia chủ. Hơn nữa, việc nắm vững những ký hiệu này còn mở ra cánh cửa để bạn tự mình khám phá và thử nghiệm các ý tưởng thiết kế, biến không gian sống trở nên cá nhân hóa và tiện nghi hơn. Theo các chuyên gia thiết kế, “việc đọc hiểu bản vẽ không chỉ là kỹ năng của người làm nghề mà còn là một lợi thế lớn cho bất kỳ chủ nhà nào muốn tham gia sâu vào quá trình kiến tạo không gian của mình.”
Các Nhóm Ký Hiệu Chính Trong Sơ Đồ Mặt Bằng Nội Thất
Có thể bạn quan tâm: Ký Hiệu Bản Vẽ Nội Thất Kiến Trúc: Hướng Dẫn Chi Tiết
Các ký hiệu trong sơ đồ mặt bằng nội thất được phân loại thành nhiều nhóm khác nhau, mỗi nhóm đại diện cho một loại yếu tố cụ thể trong không gian. Việc phân loại này giúp người đọc dễ dàng nhận diện và hiểu chức năng của từng chi tiết. Từ những bức tường kiên cố đến những món đồ nội thất nhỏ bé, hay thậm chí là hệ thống điện nước phức tạp, tất cả đều được biểu diễn một cách khoa học thông qua các ký hiệu này. Chúng ta sẽ cùng nhau khám phá từng nhóm ký hiệu quan trọng, từ đó có cái nhìn toàn diện hơn về “ngôn ngữ” của bản vẽ nội thất.
Ký Hiệu Liên Quan Đến Cấu Trúc Xây Dựng
Nhóm ký hiệu này là nền tảng của mọi sơ đồ mặt bằng, bởi chúng định hình không gian vật lý của ngôi nhà. Việc nhận biết chính xác các yếu tố cấu trúc như tường, cửa, cửa sổ, cột và cầu thang là bước đầu tiên để hình dung bố cục tổng thể. Mỗi loại cấu trúc lại có những ký hiệu đặc trưng riêng, giúp phân biệt chức năng và cách chúng tương tác với không gian.
Tường
Tường được biểu thị bằng các đường thẳng song song, độ dày của đường nét thường tỷ lệ thuận với độ dày thực tế của bức tường. Tường chịu lực, thường là tường bao quanh hoặc tường ngăn chính, thường được vẽ dày hơn và đôi khi được tô đậm để nhấn mạnh vai trò cấu trúc của nó. Trong khi đó, tường ngăn không chịu lực, có thể di chuyển hoặc thay đổi dễ dàng hơn, sẽ có độ dày nét mỏng hơn. Các ký hiệu tường còn có thể bao gồm cả vật liệu được sử dụng, ví dụ như một số bản vẽ sẽ có ký hiệu riêng cho tường gạch, tường thạch cao hoặc tường kính, dù điều này ít phổ biến trên sơ đồ mặt bằng tổng thể mà thường chi tiết hơn trong bản vẽ thi công.
Cửa
Ký hiệu cửa là một trong những yếu tố động và quan trọng nhất trên sơ đồ mặt bằng, cho biết vị trí, loại cửa và hướng mở.
- Cửa mở quay: Thường được biểu diễn bằng một đường thẳng (cánh cửa) và một cung tròn nhỏ chỉ hướng mở. Cung tròn này là một phần của đường tròn có tâm tại bản lề và bán kính bằng chiều rộng cánh cửa, cho thấy không gian mà cánh cửa sẽ chiếm dụng khi mở.
- Cửa lùa (cửa trượt): Được vẽ bằng một hoặc hai đường thẳng song song nằm trong khuôn cửa, đôi khi có thêm mũi tên chỉ hướng trượt.
- Cửa gấp (cửa xếp): Biểu diễn bằng các đoạn thẳng nhỏ nối tiếp nhau theo hình zigzag trong khuôn cửa, thường có mũi tên chỉ hướng gấp.
- Cửa xoay (cửa quay tròn): Ít phổ biến trong nhà ở dân dụng, thường thấy ở các công trình công cộng, được biểu thị bằng một đường tròn với các cánh cửa xuyên tâm.
Cửa Sổ
Cửa sổ cũng có nhiều loại với các ký hiệu khác nhau tùy thuộc vào cách mở và cấu tạo:
- Cửa sổ cố định (panô kính chết): Thường là một đường thẳng đơn hoặc kép mỏng trong bức tường.
- Cửa sổ mở hất (mở quay): Biểu thị bằng một hoặc hai đường thẳng (khung kính) và một cung tròn nhỏ chỉ hướng mở ra phía ngoài hoặc phía trong.
- Cửa sổ trượt: Tương tự như cửa lùa, được vẽ bằng hai đường thẳng song song hơi chồng lên nhau hoặc có mũi tên chỉ hướng trượt.
- Cửa sổ lá sách (chớp): Được biểu thị bằng các đường chéo song song nhỏ giữa hai khung cửa sổ.
Cột Và Các Cấu Kiện Chịu Lực Khác
Cột thường được biểu diễn bằng các hình vuông hoặc hình tròn đặc, tùy thuộc vào hình dạng mặt cắt ngang của cột. Đôi khi, chúng được tô màu đen hoặc gạch chéo để phân biệt rõ ràng với các yếu tố khác. Dầm (phần ngang chịu lực) thường không được thấy rõ trên sơ đồ mặt bằng vì chúng nằm ở phía trên, nhưng nếu có các cấu kiện chịu lực đặc biệt cần chú ý ở mặt bằng sàn, chúng có thể được ký hiệu bằng các đường nét đặc biệt hoặc chú thích cụ thể. Việc xác định vị trí cột là rất quan trọng vì chúng không thể di dời, ảnh hưởng lớn đến việc bố trí nội thất.
Cầu Thang
Cầu thang là một yếu tố cấu trúc phức tạp, thường được biểu diễn bằng một loạt các đường thẳng song song nhỏ (bậc thang) kèm theo một mũi tên chỉ hướng đi lên (UP) hoặc đi xuống (DOWN), và một đường chéo cắt ngang để chỉ phần cầu thang bị cắt bởi mặt phẳng cắt của sơ đồ. Đôi khi còn có thêm ký hiệu chữ “DN” (xuống) hoặc “UP” (lên) và số lượng bậc thang.
Ký Hiệu Nội Thất Và Đồ Đạc
Đây là nhóm ký hiệu giúp hình dung cách sắp xếp và chức năng của từng khu vực trong nhà. Mỗi món đồ nội thất đều có ký hiệu riêng, thường là hình chiếu từ trên xuống, mô phỏng hình dạng và kích thước tương đối của chúng.
Nội Thất Phòng Khách
Phòng khách là nơi tập trung nhiều loại nội thất khác nhau, mỗi loại có ký hiệu đặc trưng:
- Ghế sofa: Thường được vẽ dưới dạng hình chữ nhật hoặc hình chữ L, có thể có các đường cong mềm mại để mô phỏng đệm ghế.
- Bàn trà: Hình tròn, hình vuông hoặc hình chữ nhật nhỏ, đặt phía trước sofa.
- Kệ TV/Tủ tivi: Hình chữ nhật dài, đôi khi có các đường nét nhỏ bên trong để thể hiện ngăn kéo hoặc kệ.
Nội Thất Phòng Ngủ
Trong phòng ngủ, các vật dụng chính thường bao gồm:
- Giường: Hình chữ nhật lớn, có thể có hình gối và chăn được vẽ cách điệu để dễ nhận biết. Kích thước giường (đơn, đôi, Queen, King) sẽ được phản ánh qua tỷ lệ.
- Tủ quần áo: Hình chữ nhật hoặc hình vuông lớn đặt sát tường, có thể có các đường nét nhỏ thể hiện cánh cửa hoặc ngăn kéo. Đôi khi còn có ký hiệu cửa lùa hoặc cửa mở.
- Bàn trang điểm/Bàn làm việc: Hình chữ nhật nhỏ hơn, có thể đi kèm với ghế.
Nội Thất Phòng Bếp
Khu vực bếp là một trong những nơi có nhiều thiết bị và nội thất chuyên dụng:
- Bếp nấu (bếp gas, bếp điện từ): Thường là hình vuông hoặc hình chữ nhật nhỏ với các vòng tròn hoặc ký hiệu hình vuông nhỏ bên trong để chỉ vị trí các vùng nấu.
- Bồn rửa (chậu rửa): Hình chữ nhật hoặc hình vuông với một hình tròn hoặc hình vuông nhỏ bên trong đại diện cho chậu rửa, kèm theo ký hiệu vòi nước.
- Tủ lạnh: Hình chữ nhật đứng lớn, thường có ký hiệu hai cửa hoặc chữ “R” (Refrigerator).
- Bàn ăn và ghế ăn: Bàn ăn có thể là hình tròn, vuông hoặc chữ nhật với các hình tròn nhỏ xung quanh đại diện cho ghế. Số lượng ghế sẽ giúp ước lượng sức chứa.
Thiết Bị Vệ Sinh
Phòng tắm và vệ sinh có các ký hiệu đặc trưng cho từng thiết bị:
- Bồn cầu (WC): Thường là hình bầu dục hoặc hình chữ U có phần lưng dựa vào tường.
- Chậu rửa mặt (lavabo): Hình tròn hoặc hình bầu dục nhỏ, thường có vòi nước.
- Vòi sen/Khu vực tắm đứng: Thường là hình vuông hoặc hình chữ nhật nhỏ với ký hiệu vòi sen hoặc các đường chéo chỉ khu vực thoát nước.
- Bồn tắm: Hình chữ nhật lớn với đường cong bên trong, đôi khi có ký hiệu vòi nước.
Nội Thất Văn Phòng Và Các Khu Vực Khác
- Bàn làm việc: Tương tự như bàn ăn hoặc bàn trang điểm, nhưng có thể đi kèm với ghế xoay.
- Giá sách/Kệ trang trí: Hình chữ nhật dài, sát tường, có các đường nét ngang bên trong thể hiện các tầng kệ.
- Cây xanh/Chậu cây: Thường là hình tròn với các đường nét gợn sóng hoặc hình tượng lá cây bên trong.
Ký Hiệu Hệ Thống Điện, Nước Và Chiếu Sáng
Mặc dù sơ đồ mặt bằng nội thất chủ yếu tập trung vào bố cục, nhưng nó cũng cần thể hiện một số yếu tố cơ bản của hệ thống điện và nước để đảm bảo tính tiện nghi và an toàn. Các ký hiệu này thường được đơn giản hóa nhưng vẫn đủ để người dùng nắm bắt vị trí các điểm cấp điện, cấp nước quan trọng.
Ổ Cắm Điện Và Công Tắc
Các ký hiệu điện thường được biểu diễn bằng các hình tròn nhỏ hoặc các hình đặc biệt với các đường nét phụ:
- Ổ cắm điện (Socket Outlet): Thường là một hình tròn nhỏ với hai gạch chéo vuông góc bên trong hoặc một ký hiệu chữ S. Có thể có các biến thể cho ổ cắm đôi, ba hoặc ổ cắm âm sàn.
- Công tắc đèn (Light Switch): Thường là hình tròn nhỏ với một đường chéo cắt ngang hoặc ký hiệu chữ L (Light) hay S (Switch). Công tắc đôi, ba có thể có thêm các ký hiệu phụ.
Đèn Chiếu Sáng
Các nguồn sáng khác nhau có ký hiệu riêng:
- Đèn trần (Ceiling Light/Downlight): Thường là hình tròn đơn giản, đôi khi có hình ngôi sao nhỏ bên trong hoặc các đường chéo để chỉ hướng chiếu sáng.
- Đèn tường (Wall Sconce): Một hình tròn nhỏ gắn vào tường, có thể có ký hiệu đặc biệt.
- Đèn chùm/Đèn thả: Một hình tròn lớn hơn, có thể có thêm các đường nét phức tạp hơn để thể hiện sự cầu kỳ.
- Quạt trần: Hình tròn với ký hiệu cánh quạt bên trong.
Thiết Bị Nước
Các điểm cấp và thoát nước quan trọng được ký hiệu để đảm bảo lắp đặt đúng vị trí:
- Vòi nước: Thường là hình tròn nhỏ với một đường ngang và một đường dọc giao nhau, hoặc ký hiệu vòi nước đơn giản.
- Ống thoát nước: Ít được thể hiện chi tiết trên sơ đồ mặt bằng nội thất tổng thể, nhưng có thể có các ký hiệu cho điểm thoát sàn hoặc các thiết bị cần thoát nước trực tiếp.
Ký Hiệu Kích Thước, Chú Thích Và Thông Tin Bổ Sung
Để sơ đồ mặt bằng trở nên hữu ích, không thể thiếu các thông tin về kích thước và các chú thích giải thích chi tiết. Nhóm ký hiệu này cung cấp dữ liệu định lượng và định tính, giúp người đọc hiểu rõ hơn về tỷ lệ và các yêu cầu cụ thể của từng phần trong bản vẽ.
Đường Kích Thước Và Con Số
- Đường kích thước: Là các đường thẳng có mũi tên ở hai đầu, nối giữa hai điểm cần đo. Con số kích thước (thường tính bằng milimet hoặc centimet) sẽ được ghi phía trên hoặc bên cạnh đường kích thước.
- Đường gióng kích thước: Là các đường thẳng vuông góc với đường kích thước, xuất phát từ các cạnh hoặc điểm cần đo, giúp xác định chính xác điểm bắt đầu và kết thúc của kích thước.
- Ký hiệu cao độ: Thường là một hình tròn nhỏ chia thành hai nửa, một nửa tô đậm và nửa kia để trống, kèm theo một con số thể hiện cao độ so với một mặt phẳng chuẩn (ví dụ: cao độ sàn hoàn thiện).
Mũi Tên Chỉ Hướng, Ký Hiệu Mặt Cắt
- Mũi tên chỉ hướng Bắc: Là một mũi tên lớn hướng lên trên, có chữ “N” (North) hoặc ký hiệu la bàn nhỏ, giúp định vị ngôi nhà so với các hướng địa lý.
- Ký hiệu mặt cắt (Section Mark): Một đường thẳng có mũi tên ở hai đầu, đi qua một khu vực cụ thể trên mặt bằng, và có các chữ cái hoặc số để chỉ ra tên của mặt cắt tương ứng. Điều này cho biết sẽ có một bản vẽ khác thể hiện chi tiết phần bị cắt qua.
Chú Thích Vật Liệu Và Mã Màu

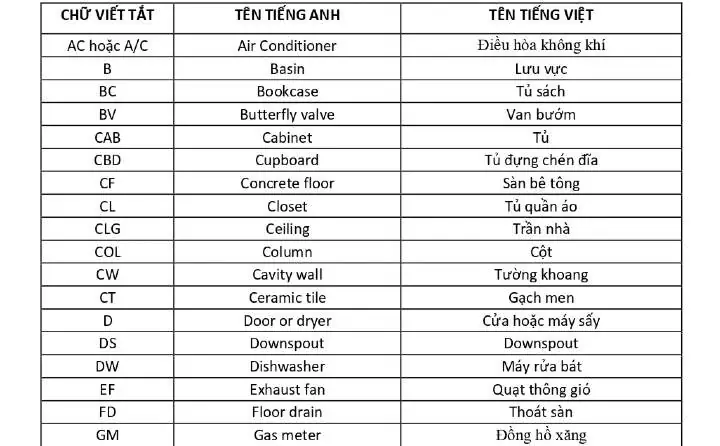

Đôi khi, các vùng trên sơ đồ mặt bằng có thể được tô màu hoặc có các ký hiệu gạch chéo khác nhau để chỉ loại vật liệu hoàn thiện (ví dụ: gạch, gỗ, thảm). Các chú thích bằng chữ viết tắt hoặc bảng mã màu/vật liệu sẽ được cung cấp ở góc bản vẽ hoặc trong phần chú giải (legend) để người đọc tra cứu.
Lợi Ích Của Việc Đọc Hiểu Sơ Đồ Mặt Bằng Thành Thạo
Có thể bạn quan tâm: Kĩ Sư Thi Công Nội Thất: Vai Trò, Kỹ Năng Và Tầm Quan Trọng
Việc thành thạo các ký hiệu trong sơ đồ mặt bằng nội thất mang lại nhiều lợi ích thiết thực, không chỉ cho các chuyên gia mà còn cho bất kỳ ai muốn tham gia vào quá trình kiến tạo không gian sống của mình. Đầu tiên và quan trọng nhất, nó giúp bạn hình dung và kiểm soát toàn bộ dự án thiết kế nội thất. Thay vì chỉ tưởng tượng qua lời nói hoặc hình ảnh 3D, bạn có thể “đọc” được cấu trúc, bố trí và các chi tiết kỹ thuật một cách chính xác nhất. Điều này cho phép bạn phát hiện sớm những vấn đề tiềm ẩn, điều chỉnh thiết kế trước khi quá trình thi công bắt đầu, từ đó tiết kiệm đáng kể thời gian và chi phí phát sinh.
Hơn nữa, khả năng đọc hiểu bản vẽ tốt còn giúp bạn giao tiếp hiệu quả hơn với kiến trúc sư, nhà thiết kế và đội ngũ thi công. Bạn có thể đặt câu hỏi chính xác, đưa ra yêu cầu cụ thể và hiểu được những giải thích kỹ thuật mà không cần phải dựa vào phỏng đoán. Điều này tạo nên một mối quan hệ làm việc minh bạch và đáng tin cậy. Theo một nghiên cứu của Hiệp hội Kiến trúc sư Quốc gia, “các dự án mà chủ đầu tư có sự hiểu biết nhất định về bản vẽ thường có tỷ lệ thành công cao hơn 20% và ít gặp phải các tranh chấp về thiết kế.” Cuối cùng, việc này còn trang bị cho bạn kiến thức để đánh giá chất lượng công việc, đảm bảo rằng kết quả thi công đúng theo bản vẽ và đạt được tiêu chuẩn mong muốn, biến ngôi nhà mơ ước của bạn thành hiện thực một cách hoàn hảo nhất.
Lời Khuyên Để Ghi Nhớ Và Ứng Dụng Các Ký Hiệu Hiệu Quả
Việc ghi nhớ và ứng dụng hiệu quả các ký hiệu trong sơ đồ mặt bằng nội thất đòi hỏi sự thực hành và một số mẹo nhỏ. Đầu tiên, hãy bắt đầu với những ký hiệu phổ biến nhất và học cách nhận diện chúng trong các bản vẽ thực tế. Đừng cố gắng ghi nhớ tất cả cùng một lúc. Thay vào đó, hãy phân loại chúng theo nhóm (cấu trúc, nội thất, điện nước) và học từng nhóm một. Một phương pháp hiệu quả là tạo một bảng chú giải riêng cho mình, bao gồm hình ảnh ký hiệu và mô tả ngắn gọn. Bạn có thể tham khảo các bảng ký hiệu chuẩn từ sách chuyên ngành hoặc các nguồn đáng tin cậy.
Bên cạnh đó, việc thường xuyên xem xét các sơ đồ mặt bằng mẫu, hoặc thậm chí là tự tay phác thảo một bản vẽ đơn giản cho căn phòng của mình, sẽ giúp củng cố kiến thức. Khi xem một bản vẽ, hãy cố gắng hình dung không gian 3D trong đầu, đặt mình vào vị trí của người sử dụng để cảm nhận sự hợp lý của bố cục. Đừng ngần ngại hỏi chuyên gia hoặc những người có kinh nghiệm nếu bạn gặp khó khăn. Kiến trúc sư Trần Văn Nam chia sẻ: “Cách tốt nhất để thành thạo bất kỳ ngôn ngữ nào là sử dụng nó thường xuyên. Với ký hiệu bản vẽ cũng vậy, càng tiếp xúc và thực hành nhiều, bạn sẽ càng ghi nhớ và ứng dụng linh hoạt.” Cuối cùng, hãy luôn giữ một tinh thần học hỏi, bởi vì tiêu chuẩn ký hiệu có thể có những biến thể nhỏ tùy theo khu vực hoặc phần mềm thiết kế.
Kết Luận
Việc nắm vững các ký hiệu trong sơ đồ mặt bằng nội thất là một kỹ năng vô cùng giá trị, giúp bạn “đọc vị” được ngôn ngữ của các bản vẽ thiết kế, từ đó đưa ra những quyết định sáng suốt và tự tin hơn trong việc kiến tạo không gian sống lý tưởng. Từ những ký hiệu cấu trúc cơ bản như tường, cửa, cửa sổ cho đến các biểu tượng của đồ nội thất, thiết bị điện nước, mỗi ký hiệu đều mang một ý nghĩa riêng và đóng góp vào bức tranh tổng thể của ngôi nhà. Bằng cách dành thời gian tìm hiểu, thực hành và áp dụng những kiến thức này, bạn không chỉ hiểu sâu hơn về thiết kế nội thất mà còn có thể biến những ý tưởng của mình thành hiện thực một cách chính xác và hiệu quả nhất.
