Việc sở hữu một không gian sống được thiết kế tinh tế, tiện nghi là mong ước của nhiều người. Tuy nhiên, trước khi hiện thực hóa ý tưởng, mọi thiết kế đều bắt đầu từ những đường nét trên bản vẽ. Và để hiểu được ngôn ngữ của các kiến trúc sư hay nhà thiết kế, việc nắm vững các kí hiệu nội thất bản vẽ mặt bằng là điều vô cùng cần thiết. Đây không chỉ là những hình ảnh minh họa đơn thuần mà còn là chìa khóa để bạn hình dung rõ ràng về bố cục, chức năng và thậm chí là cảm giác không gian mà bản vẽ muốn truyền tải. Bài viết này sẽ đi sâu giải thích chi tiết về các kí hiệu phổ biến, giúp bạn tự tin “đọc vị” mọi bản vẽ nội thất.
Vai Trò Quan Trọng của Kí Hiệu Nội Thất Trên Bản Vẽ Mặt Bằng
Có thể bạn quan tâm: Kích Thước Nội Thất Cho Trường Mẫu Giáo: Tiêu Chuẩn & Lựa Chọn Tối Ưu
Bản vẽ mặt bằng nội thất là một cái nhìn từ trên cao xuống, thể hiện bố cục tổng thể của căn phòng hoặc toàn bộ công trình, bao gồm vị trí các bức tường, cửa ra vào, cửa sổ và quan trọng hơn cả là cách bố trí đồ đạc nội thất. Mỗi món đồ, từ chiếc sofa lớn đến một bóng đèn nhỏ, đều được biểu diễn bằng một kí hiệu chuẩn hóa. Việc sử dụng các kí hiệu nội thất bản vẽ mặt bằng này giúp cho việc truyền đạt ý tưởng giữa nhà thiết kế, chủ nhà và các đơn vị thi công trở nên mạch lạc và chính xác. Hơn nữa, chúng còn tiết kiệm thời gian, tránh hiểu lầm và đảm bảo rằng mọi người đều có cùng một hình dung về không gian.
Tầm Quan Trọng Của Việc Nắm Bắt Kí Hiệu
Việc hiểu các kí hiệu trên bản vẽ mặt bằng giúp bạn:
- Hình dung không gian: Từ các kí hiệu, bạn có thể hình dung được vị trí, kích thước và cách sắp xếp của từng món đồ nội thất, từ đó đánh giá sự phù hợp với nhu cầu và phong cách sống.
- Phản hồi chính xác: Khi đã hiểu bản vẽ, bạn có thể đưa ra những góp ý, điều chỉnh cụ thể và chính xác cho nhà thiết kế, đảm bảo rằng kết quả cuối cùng sẽ làm hài lòng bạn.
- Giám sát thi công hiệu quả: Đối với những người tự giám sát công trình, việc biết các kí hiệu giúp họ kiểm tra xem đồ đạc có được đặt đúng vị trí, đúng kích thước theo bản vẽ hay không.
- Hiểu rõ công năng: Mỗi kí hiệu không chỉ đại diện cho một vật thể mà còn gợi ý về công năng sử dụng của không gian đó, ví dụ như khu vực bếp, khu vực nghỉ ngơi, khu vực làm việc.
Các Nhóm Kí Hiệu Nội Thất Chính Trên Bản Vẽ Mặt Bằng
Có thể bạn quan tâm: Kích Thước Nội Thất Hiện Đại: Những Điều Cần Biết Để Bố Trí Hợp Lý
Trong thế giới thiết kế nội thất, các kí hiệu nội thất bản vẽ mặt bằng được phân loại thành nhiều nhóm khác nhau để dễ dàng nhận biết và sử dụng. Dưới đây là những nhóm kí hiệu cơ bản và phổ biến nhất mà bạn sẽ thường xuyên bắt gặp.
Kí hiệu đồ nội thất cơ bản
Đây là nhóm kí hiệu đại diện cho những món đồ nội thất cốt lõi, không thể thiếu trong bất kỳ không gian sống nào. Việc nhận biết chúng là bước đầu tiên để đọc hiểu bản vẽ.
Sofa và Ghế
Sofa thường được biểu thị bằng một hình chữ nhật dài hoặc hình L (đối với sofa góc), đôi khi có các đường cong mềm mại để thể hiện phần tựa lưng và đệm ngồi. Các đường nét này giúp phân biệt với các khối hộp cứng nhắc khác. Ghế đơn thường là hình vuông hoặc hình tròn nhỏ hơn, đôi khi có thêm hai đường thẳng ngắn hai bên để chỉ tay vịn. Các kí hiệu này giúp xác định vị trí và hướng đặt của chúng trong phòng khách hoặc khu vực sinh hoạt chung. Chẳng hạn, một chiếc sofa được vẽ quay mặt về phía tivi sẽ giúp bạn hình dung rõ ràng về khu vực giải trí.
Giường
Giường là một trong những kí hiệu dễ nhận biết nhất trên bản vẽ mặt bằng. Nó thường là một hình chữ nhật lớn, với một đường cong nhỏ hoặc hai đường thẳng song song ở đầu để biểu thị gối. Kích thước của kí hiệu sẽ tương ứng với kích thước thực tế của giường (đơn, đôi, Queen, King). Kí hiệu giường giúp xác định khu vực ngủ nghỉ, đồng thời ảnh hưởng đến việc bố trí các đồ nội thất khác trong phòng ngủ như tủ quần áo, bàn trang điểm. Một chiếc giường lớn có thể chiếm phần lớn diện tích, đòi hỏi sự sắp xếp thông minh cho không gian còn lại.
Bàn ăn và Ghế ăn
Bàn ăn thường được biểu thị bằng một hình chữ nhật, hình vuông hoặc hình tròn tùy thuộc vào hình dạng thực tế của bàn. Xung quanh bàn sẽ có các kí hiệu ghế ăn nhỏ hơn, thường là hình vuông hoặc hình tròn. Số lượng ghế ăn được vẽ sẽ cho biết sức chứa của bàn. Kí hiệu này không chỉ định vị khu vực ăn uống mà còn giúp đánh giá sự thuận tiện trong di chuyển xung quanh bàn, khoảng cách với các bức tường hoặc đồ nội thất khác. Việc bố trí bàn ăn hợp lý góp phần tạo nên không gian ấm cúng và thoải mái cho bữa ăn gia đình.
Tủ và Kệ
Tủ quần áo, tủ chén, kệ sách thường được biểu thị bằng các hình chữ nhật với các đường nét bên trong thể hiện cánh cửa, ngăn kéo hoặc các kệ mở. Các đường nét chấm gạch hoặc nét đứt có thể được sử dụng để chỉ cửa trượt hoặc các phần không nhìn thấy rõ từ trên xuống. Kích thước và hình dạng của kí hiệu giúp phân biệt các loại tủ khác nhau. Ví dụ, một tủ quần áo âm tường sẽ có kí hiệu khác với một tủ đứng độc lập. Việc xác định vị trí tủ kệ rất quan trọng để tối ưu hóa không gian lưu trữ và giữ cho căn phòng luôn gọn gàng.
Bàn làm việc
Bàn làm việc thường là một hình chữ nhật, đôi khi có thêm kí hiệu ghế xoay hoặc ghế làm việc đi kèm. Kí hiệu này giúp định vị khu vực làm việc hoặc học tập, đảm bảo có đủ không gian cho người sử dụng và các thiết bị văn phòng phẩm cần thiết. Việc bố trí bàn làm việc gần cửa sổ hoặc có đủ ánh sáng tự nhiên là một yếu tố quan trọng trong thiết kế.
Kí hiệu thiết bị vệ sinh và bếp
Nhóm kí hiệu này rất quan trọng trong việc thiết kế các khu vực chức năng như nhà bếp và phòng tắm, nơi đòi hỏi sự chính xác cao về vị trí cấp thoát nước.
Bồn cầu
Kí hiệu bồn cầu thường là một hình bầu dục hoặc hình chữ nhật bo tròn, đôi khi có thêm hình chữ nhật nhỏ phía sau biểu thị két nước. Đây là một trong những kí hiệu tiêu chuẩn và dễ nhận biết nhất trong bản vẽ vệ sinh. Vị trí của bồn cầu ảnh hưởng đến hệ thống cấp thoát nước và sự tiện nghi của phòng tắm.
Chậu rửa (lavabo)
Chậu rửa mặt (lavabo) thường được biểu thị bằng một hình tròn hoặc hình bầu dục với một đường thẳng ngang giữa để thể hiện vòi nước. Kích thước và hình dạng của kí hiệu sẽ tương ứng với loại chậu rửa (âm bàn, dương vành, treo tường). Vị trí của lavabo cần được cân nhắc kỹ lưỡng để đảm bảo không gian sử dụng thoải mái và thẩm mỹ.
Bồn tắm / Cabin tắm đứng
Bồn tắm thường là một hình chữ nhật lớn với các đường cong ở một hoặc hai đầu. Cabin tắm đứng thường được biểu thị bằng một hình vuông hoặc hình chữ nhật với một đường chéo (hoặc hai đường chéo tạo thành chữ X) bên trong để chỉ khu vực tắm. Các kí hiệu này giúp xác định khu vực tắm, đòi hỏi sự bố trí hợp lý để không gian không bị chật chội và đảm bảo chức năng thoát nước.
Bếp nấu và Chậu rửa bếp
Bếp nấu thường là một hình vuông hoặc hình chữ nhật với các vòng tròn nhỏ bên trong để chỉ các vùng nấu (bếp ga, bếp từ). Chậu rửa bếp thường là một hình chữ nhật với một hoặc hai hình vuông nhỏ bên trong (tùy thuộc vào số lượng hố rửa) và một đường thẳng ngang để chỉ vòi nước. Cả hai kí hiệu này đều rất quan trọng trong việc thiết kế khu vực bếp, cần được bố trí gần nhau và thuận tiện cho việc nấu nướng.
Tủ lạnh và Thiết bị bếp khác
Tủ lạnh thường được biểu thị bằng một hình chữ nhật lớn. Các thiết bị khác như lò vi sóng, máy rửa chén, máy hút mùi cũng có kí hiệu riêng hoặc được ghi chú rõ ràng trên bản vẽ. Vị trí của tủ lạnh và các thiết bị khác cần được tối ưu hóa để tạo thành tam giác công năng tiện lợi trong bếp.
Kí hiệu cấu trúc và kiến trúc
Những kí hiệu này không thuộc về nội thất di động mà là các yếu tố cố định của kiến trúc, nhưng chúng ảnh hưởng trực tiếp đến cách bố trí nội thất.
Cửa đi và Cửa sổ
Cửa đi thường được biểu thị bằng một đường thẳng cắt ngang bức tường, kèm theo một đường cong tượng trưng cho cánh cửa mở. Hướng và góc mở của đường cong cho biết hướng mở của cánh cửa. Cửa sổ cũng được biểu thị bằng một đường thẳng cắt ngang tường, nhưng thường có thêm một hoặc hai đường song song nhỏ bên trong. Các kí hiệu này giúp xác định lối đi, nguồn sáng và thông gió, từ đó ảnh hưởng đến việc sắp xếp đồ nội thất gần đó.
Tường
Tường được biểu thị bằng các đường thẳng dày. Tường chịu lực có thể có kí hiệu dày hơn hoặc có các đường gạch chéo bên trong để phân biệt. Độ dày của tường trên bản vẽ phản ánh độ dày thực tế, rất quan trọng để tính toán không gian sử dụng.
Cột
Cột thường là hình vuông hoặc hình tròn, được vẽ đậm nét hoặc có các đường gạch chéo bên trong. Cột là yếu tố cấu trúc chịu lực và cần được tính toán cẩn thận trong thiết kế nội thất để tránh gây cản trở hoặc làm mất đi tính thẩm mỹ của không gian.
Cầu thang
Cầu thang được biểu thị bằng một loạt các hình chữ nhật nhỏ xếp chồng lên nhau, kèm theo một mũi tên chỉ hướng đi lên và một đường cắt ngang để biểu thị điểm nhìn. Kí hiệu này giúp xác định vị trí và cấu trúc của cầu thang, đồng thời ảnh hưởng đến việc bố trí không gian dưới gầm cầu thang hoặc khu vực chiếu nghỉ.
Kí hiệu hệ thống kỹ thuật
Mặc dù không trực tiếp là nội thất, các kí hiệu hệ thống kỹ thuật lại vô cùng quan trọng để đảm bảo công năng và sự tiện nghi của không gian.
Hệ thống điện (Ổ cắm, công tắc, đèn)
Ổ cắm thường là một hình vuông nhỏ với hai đường chéo bên trong hoặc một chấm tròn. Công tắc có thể là một hình vuông nhỏ với một đường thẳng hoặc chấm. Đèn trần thường là hình tròn hoặc hình vuông với các đường chéo bên trong. Các kí hiệu này giúp định vị các nguồn điện, công tắc điều khiển ánh sáng và các thiết bị điện tử, đảm bảo đáp ứng nhu cầu sử dụng và tính thẩm mỹ của hệ thống chiếu sáng.
Hệ thống nước (Đường cấp thoát nước)
Các đường ống cấp nước và thoát nước thường được biểu thị bằng các đường nét đứt hoặc nét liền với các kí hiệu riêng biệt (ví dụ: CW cho nước lạnh, HW cho nước nóng). Vị trí của chúng rất quan trọng trong các khu vực ẩm ướt như bếp và phòng tắm.
Điều hòa không khí
Thiết bị điều hòa không khí thường được biểu thị bằng một hình chữ nhật với các mũi tên nhỏ chỉ hướng gió thổi. Vị trí lắp đặt điều hòa cần được cân nhắc để đảm bảo hiệu quả làm mát và không ảnh hưởng đến thẩm mỹ của căn phòng.
Các kí hiệu đặc biệt khác
Bên cạnh các kí hiệu về nội thất và cấu trúc, còn có một số kí hiệu đặc biệt khác giúp hoàn thiện thông tin trên bản vẽ.
Hướng Bắc
Một mũi tên nhỏ thường được đặt ở góc bản vẽ để chỉ hướng Bắc. Điều này rất quan trọng trong việc xác định hướng nắng, hướng gió và phong thủy của căn nhà.
Kích thước, cao độ
Các đường kích thước (dimension lines) và số liệu cao độ (elevation marks) là những yếu tố không thể thiếu, cung cấp thông tin chính xác về chiều dài, chiều rộng, chiều cao của các chi tiết. Những con số này là cơ sở để các đơn vị thi công thực hiện đúng theo thiết kế.

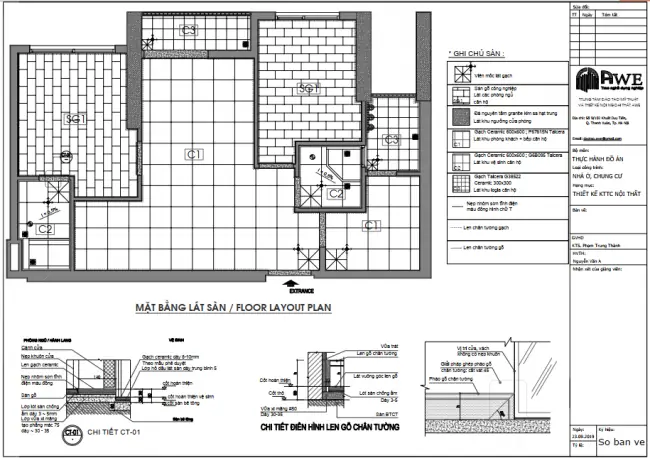

Vật liệu
Đôi khi, các kí hiệu hoặc mẫu họa tiết nhỏ được sử dụng để chỉ loại vật liệu sẽ được sử dụng cho sàn, tường hoặc một bề mặt nào đó. Ví dụ, các đường gạch chéo có thể biểu thị sàn gỗ, trong khi các chấm nhỏ có thể là sàn đá hoa. Điều này giúp hình dung rõ hơn về chất liệu và cảm quan không gian. Để hiểu sâu hơn về các tiêu chuẩn này, bạn có thể tham khảo các tài liệu chuyên ngành về kỹ thuật xây dựng và thiết kế nội thất, chẳng hạn như tiêu chuẩn của Bộ Xây dựng hoặc các hiệp hội kiến trúc quốc tế.
Nguyên Tắc Đọc Hiểu và Áp Dụng Kí Hiệu Nội Thất Bản Vẽ Mặt Bằng
Có thể bạn quan tâm: Tìm Hiểu Về Lê Văn Hết Trang Trí Nội Thất Anh Thư: Chuyên Môn Và Dịch Vụ
Hiểu được từng kí hiệu là một chuyện, nhưng đọc hiểu toàn bộ bản vẽ và áp dụng chúng vào thực tế lại là một kỹ năng khác. Dưới đây là những nguyên tắc cốt lõi giúp bạn làm chủ quá trình này.
Quan Sát Tỉ Lệ và Kích Thước
Mỗi bản vẽ đều có một tỉ lệ nhất định (ví dụ: 1:50, 1:100), nghĩa là 1 đơn vị trên bản vẽ tương ứng với 50 hoặc 100 đơn vị trong thực tế. Việc nắm rõ tỉ lệ giúp bạn ước tính kích thước thật của các món đồ nội thất và khoảng cách giữa chúng. Đừng quên đọc các con số kích thước được ghi chú trực tiếp trên bản vẽ để có thông tin chính xác nhất. Một chiếc giường được vẽ lớn trong một phòng nhỏ sẽ cho thấy không gian sẽ trở nên chật chội.
Tìm Kiếm Bảng Chú Giải Kí Hiệu (Legend)
Không phải tất cả các kí hiệu đều là tiêu chuẩn quốc tế. Nhiều nhà thiết kế hoặc công ty có thể sử dụng các kí hiệu riêng cho một số yếu tố đặc biệt. Do đó, BẮT BUỘC phải tìm kiếm bảng chú giải kí hiệu (Legend) trên bản vẽ. Bảng này sẽ liệt kê và giải thích ý nghĩa của tất cả các kí hiệu được sử dụng trong bản vẽ cụ thể đó. Luôn tham khảo Legend trước khi đưa ra bất kỳ nhận định nào về bản vẽ để tránh hiểu lầm.
Hiểu Bối Cảnh Thiết Kế
Một kí hiệu không tồn tại độc lập. Nó luôn nằm trong một bối cảnh tổng thể của thiết kế. Hãy nhìn vào tổng thể bố cục, mối quan hệ giữa các món đồ nội thất, các khu vực chức năng. Ví dụ, một kí hiệu ghế sofa kết hợp với một kí hiệu bàn trà và tivi sẽ tạo thành một khu vực phòng khách hoàn chỉnh. Việc hiểu bối cảnh giúp bạn đánh giá tính hợp lý, công năng và thẩm mỹ của toàn bộ thiết kế. Chẳng hạn, một số chuyên gia tại Đại học Kiến trúc Hà Nội thường nhấn mạnh tầm quan trọng của việc đọc hiểu bản vẽ không chỉ ở các chi tiết mà còn ở tổng thể không gian mà nó tạo ra.
Lợi Ích Của Việc Nắm Vững Các Kí Hiệu Nội Thất Bản Vẽ Mặt Bằng
Việc thành thạo các kí hiệu nội thất bản vẽ mặt bằng mang lại nhiều lợi ích thiết thực, không chỉ cho chủ nhà mà còn cho cả quá trình hợp tác với đội ngũ thiết kế và thi công.
Dễ Dàng Trao Đổi Với Kiến Trúc Sư và Nhà Thiết Kế
Khi bạn hiểu được ngôn ngữ của bản vẽ, việc giao tiếp với kiến trúc sư và nhà thiết kế sẽ trở nên hiệu quả hơn rất nhiều. Bạn có thể diễn đạt ý tưởng của mình một cách rõ ràng hơn, đặt câu hỏi chính xác và hiểu được những giải thích, đề xuất của họ. Điều này giúp rút ngắn thời gian thiết kế, giảm thiểu các lần chỉnh sửa và đảm bảo rằng tầm nhìn của bạn được thể hiện một cách trung thực nhất trên bản vẽ. Một cuộc đối thoại hiệu quả sẽ dẫn đến một kết quả thiết kế như mong muốn.
Đánh Giá Chính Xác Bản Vẽ Và Dự Án
Việc đọc hiểu bản vẽ giúp bạn có cái nhìn sâu sắc hơn về thiết kế, từ đó đánh giá được tính khả thi, công năng sử dụng và yếu tố thẩm mỹ. Bạn có thể nhận ra những vấn đề tiềm ẩn, những điểm chưa hợp lý trong bố cục hoặc sắp xếp, trước khi quá trình thi công bắt đầu. Khả năng đánh giá này giúp bạn đưa ra quyết định sáng suốt hơn, đảm bảo rằng dự án sẽ diễn ra đúng hướng và đạt được chất lượng mong muốn. Theo một nghiên cứu của Hiệp hội Kiến trúc sư Việt Nam, những chủ đầu tư có kiến thức cơ bản về bản vẽ thường hài lòng hơn với sản phẩm cuối cùng.
Phòng Tránh Sai Sót Trong Quá Trình Thi Công
Những sai sót trong quá trình thi công có thể gây tốn kém thời gian và tiền bạc. Khi bạn hiểu bản vẽ, bạn có thể dễ dàng kiểm tra xem các hạng mục có được thực hiện đúng theo thiết kế hay không. Ví dụ, kiểm tra vị trí ổ cắm điện, hướng mở cửa, hoặc kích thước của một chiếc tủ âm tường. Khả năng giám sát này giúp bạn phát hiện và khắc phục lỗi kịp thời, đảm bảo công trình hoàn thiện đúng chuẩn và tránh những chi phí phát sinh không đáng có.
Lưu Ý Quan Trọng Khi Sử Dụng Kí Hiệu Nội Thất Bản Vẽ Mặt Bằng
Để đảm bảo tính chuyên nghiệp và hiệu quả trong việc tạo và đọc bản vẽ, có một số lưu ý quan trọng cần được tuân thủ.
Tính Nhất Quán
Dù sử dụng kí hiệu tiêu chuẩn hay kí hiệu riêng, điều quan trọng nhất là phải đảm bảo tính nhất quán trong toàn bộ bản vẽ và xuyên suốt dự án. Cùng một kí hiệu phải luôn đại diện cho cùng một vật thể hoặc chức năng. Sự không nhất quán sẽ gây ra nhầm lẫn nghiêm trọng và dẫn đến sai sót trong thi công.
Tiêu Chuẩn Hóa (Nếu Có Thể)
Trong ngành kiến trúc và nội thất, có những bộ tiêu chuẩn kí hiệu nhất định được công nhận rộng rãi. Việc tuân thủ các tiêu chuẩn này giúp bản vẽ dễ đọc hơn đối với những người khác trong ngành. Mặc dù không phải lúc nào cũng bắt buộc, việc học hỏi và áp dụng các tiêu chuẩn phổ biến sẽ giúp nâng cao chất lượng và tính chuyên nghiệp của bản vẽ. Bạn có thể tham khảo thêm thông tin chi tiết tại noithatthanhminh.com để có thêm kiến thức về các tiêu chuẩn này.
Cập Nhật Theo Xu Hướng
Ngành thiết kế nội thất luôn thay đổi và phát triển. Đôi khi, các kí hiệu mới có thể xuất hiện để đại diện cho những công nghệ hoặc vật liệu mới. Việc cập nhật kiến thức về các kí hiệu mới và xu hướng thiết kế sẽ giúp bạn luôn đi đầu và đảm bảo bản vẽ của mình phản ánh được những tiến bộ mới nhất.
Kết Luận
Nắm vững các kí hiệu nội thất bản vẽ mặt bằng không chỉ là một kỹ năng cần thiết mà còn là yếu tố quan trọng giúp bạn kiểm soát và hiện thực hóa không gian sống mơ ước của mình. Từ những đường nét và hình khối tưởng chừng đơn giản, bạn có thể hình dung toàn bộ căn nhà, hiểu được ý đồ của nhà thiết kế và đưa ra những quyết định chính xác. Việc đầu tư thời gian để tìm hiểu về các kí hiệu này sẽ mang lại lợi ích lâu dài, đảm bảo quá trình thiết kế và thi công diễn ra suôn sẻ, hiệu quả và mang lại kết quả như mong đợi.
