Trong lĩnh vực thiết kế và thi công nội thất, việc sử dụng khung bản vẽ nội thất không chỉ là một quy định kỹ thuật mà còn là yếu tố then chốt đảm bảo sự chuyên nghiệp và chính xác cho mọi dự án. Một khung bản vẽ tiêu chuẩn hóa giúp tổ chức thông tin một cách rõ ràng, tạo điều kiện thuận lợi cho việc đọc, hiểu và quản lý bản vẽ. Bài viết này của noithatthanhminh.com sẽ cung cấp cái nhìn toàn diện về khung bản vẽ nội thất, từ định nghĩa, các thành phần cơ bản đến những tiêu chuẩn quan trọng và cách ứng dụng hiệu quả trong thực tế.
Khung Bản Vẽ Nội Thất Là Gì Và Vai Trò Của Nó
Có thể bạn quan tâm: Khám Phá Khuyến Mại Nội Thất Tân Cổ Điển: Bí Quyết Chọn Đồ Đẹp
Khung bản vẽ nội thất là một khuôn khổ chuẩn hóa được áp dụng cho tất cả các bản vẽ kỹ thuật trong lĩnh vực thiết kế nội thất. Nó bao gồm phần viền bên ngoài của tờ giấy và một ô thông tin cố định, thường được gọi là khung tên. Mục đích chính của khung bản vẽ là cung cấp một cấu trúc thống nhất để trình bày thông tin kỹ thuật, đảm bảo rằng mọi bản vẽ đều có cùng định dạng cơ bản, dễ dàng nhận diện và tra cứu.
Vai trò của khung bản vẽ trong thiết kế nội thất là vô cùng quan trọng. Trước hết, nó giúp các kiến trúc sư, kỹ sư và thợ thi công giao tiếp hiệu quả hơn. Khi mọi thông tin cần thiết như tên dự án, chủ đầu tư, hạng mục, tỷ lệ, ngày vẽ, và người vẽ được đặt ở một vị trí cố định và dễ thấy, quá trình làm việc sẽ trở nên minh bạch và ít sai sót hơn. Hơn nữa, việc sử dụng khung bản vẽ chuẩn còn thể hiện tính chuyên nghiệp của đơn vị thiết kế, góp phần nâng cao chất lượng tổng thể của dự án. Trong bối cảnh các dự án nội thất ngày càng phức tạp, việc duy trì một hệ thống bản vẽ có tổ chức là yếu tố then chốt để thành công.
Cấu Tạo Cơ Bản Của Khung Bản Vẽ Tiêu Chuẩn
Có thể bạn quan tâm: Khách Hàng Của Thiết Kế Nội Thất: Họ Là Ai Và Nhu Cầu Gì?
Một khung bản vẽ nội thất tiêu chuẩn thường được cấu tạo từ ba thành phần chính: khung ngoài, đường mép và khung tên. Mỗi thành phần đều có chức năng riêng biệt, cùng nhau tạo nên một tổng thể mạch lạc và đầy đủ thông tin.
Khung Ngoài Và Đường Mép
Khung ngoài là đường bao quanh toàn bộ bản vẽ, định hình giới hạn của khu vực trình bày nội dung. Thông thường, khung ngoài được vẽ cách mép giấy một khoảng nhất định, tạo ra một không gian trống nhỏ giữa mép giấy và nội dung bản vẽ. Khoảng cách này không chỉ mang tính thẩm mỹ mà còn bảo vệ nội dung chính khỏi bị hỏng hóc khi bản vẽ được lưu trữ, đóng cuốn hoặc di chuyển.
Đường mép, hay còn gọi là đường giới hạn, nằm bên trong khung ngoài và là ranh giới thực sự cho khu vực mà các chi tiết bản vẽ được trình bày. Khoảng cách từ khung ngoài đến đường mép thường được quy định theo các tiêu chuẩn kỹ thuật cụ thể. Chẳng hạn, theo một số tiêu chuẩn quốc tế, mép trái của bản vẽ thường rộng hơn để tiện cho việc đóng gáy, trong khi các mép còn lại có khoảng cách hẹp hơn. Việc tuân thủ khoảng cách đường mép là cần thiết để đảm bảo tính đồng bộ và khả năng đọc của bản vẽ. Một bản vẽ nội thất được trình bày trong các đường mép rõ ràng sẽ giúp người xem dễ dàng tập trung vào các chi tiết thiết kế mà không bị phân tâm bởi các yếu tố bên ngoài.
Khung Tên: Trái Tim Của Bản Vẽ
Khung tên là phần quan trọng nhất của khung bản vẽ nội thất, thường được đặt ở góc dưới bên phải của bản vẽ. Đây là nơi chứa tất cả các thông tin hành chính và kỹ thuật cần thiết để xác định và quản lý bản vẽ. Các thông tin trong khung tên không chỉ giúp nhận diện bản vẽ mà còn cung cấp ngữ cảnh cần thiết cho người đọc.
Một khung tên điển hình trong bản vẽ nội thất bao gồm các mục sau:
- Tên dự án: Tên gọi chính thức của công trình nội thất đang được thiết kế. Điều này giúp dễ dàng phân loại bản vẽ vào dự án cụ thể.
- Chủ đầu tư: Tên của cá nhân hoặc tổ chức sở hữu dự án. Thông tin này quan trọng cho mục đích liên hệ và trách nhiệm.
- Hạng mục: Mô tả cụ thể về loại bản vẽ (ví dụ: “Mặt bằng bố trí nội thất”, “Chi tiết tủ bếp”, “Phối cảnh phòng khách”).
- Tỷ lệ: Tỷ lệ vẽ của bản vẽ (ví dụ: 1:50, 1:100). Tỷ lệ giúp người đọc hiểu kích thước thực tế của các đối tượng trong bản vẽ.
- Ngày vẽ: Ngày mà bản vẽ được tạo hoặc cập nhật lần cuối.
- Người vẽ/Thiết kế: Tên của người hoặc nhóm người chịu trách nhiệm thực hiện bản vẽ.
- Người kiểm tra/Duyệt: Tên của người có thẩm quyền kiểm tra và phê duyệt bản vẽ.
- Số hiệu bản vẽ: Một mã số duy nhất để định danh bản vẽ trong hệ thống quản lý tài liệu của dự án.
- Số tờ/Tổng số tờ: Ví dụ: “Tờ 3/10” cho biết đây là bản vẽ thứ 3 trong tổng số 10 bản vẽ của hạng mục.
- Logo công ty: Logo của công ty thiết kế hoặc thi công nội thất, tăng cường nhận diện thương hiệu.
Việc điền đầy đủ và chính xác các thông tin vào khung tên là yêu cầu bắt buộc. Đây không chỉ là việc tuân thủ quy tắc mà còn là hành động thể hiện trách nhiệm và tính chuyên nghiệp của người thiết kế.
Tiêu Chuẩn Về Kích Thước Và Bố Cục Khung Bản Vẽ Nội Thất
Có thể bạn quan tâm: Khách Sạn Nội Thất New Port: Điểm Nhấn Kiến Trúc Và Tiện Nghi
Để đảm bảo tính đồng nhất và khả năng tương thích, khung bản vẽ nội thất cần tuân thủ các tiêu chuẩn kích thước và bố cục nhất định. Các tiêu chuẩn này thường được dựa trên các quy định quốc tế như ISO (Tổ chức Tiêu chuẩn hóa Quốc tế) hoặc các tiêu chuẩn quốc gia của từng nước.
Kích Thước Giấy Và Khung Bản Vẽ Phổ Biến
Trong thiết kế nội thất, các khổ giấy phổ biến nhất là A4, A3, A2, A1 và A0. Mỗi khổ giấy có kích thước chuẩn và được sử dụng cho các mục đích khác nhau:
- A4 (210 x 297 mm): Thường dùng cho các bản vẽ chi tiết nhỏ, báo cáo, thuyết minh kỹ thuật.
- A3 (297 x 420 mm): Phổ biến cho các bản vẽ mặt bằng chi tiết của một phòng, các chi tiết cấu tạo.
- A2 (420 x 594 mm): Thích hợp cho các bản vẽ mặt bằng tổng thể của căn hộ nhỏ, mặt cắt, mặt đứng.
- A1 (594 x 841 mm): Sử dụng cho các bản vẽ mặt bằng tổng thể của căn hộ lớn, biệt thự, hoặc các chi tiết lớn hơn.
- A0 (841 x 1189 mm): Dành cho các dự án quy mô lớn, bản vẽ tổng mặt bằng toàn công trình.
Việc lựa chọn khổ giấy phù hợp không chỉ phụ thuộc vào quy mô dự án mà còn ảnh hưởng đến khả năng đọc và trình bày thông tin. Một bản vẽ quá nhiều chi tiết trên khổ giấy nhỏ có thể gây khó đọc, trong khi bản vẽ đơn giản trên khổ giấy lớn lại gây lãng phí.
Tiêu Chuẩn Bố Cục Khung Tên Và Thông Tin
Bố cục của khung tên cũng tuân theo các quy định nghiêm ngặt. Thông thường, khung tên được chia thành nhiều ô nhỏ, mỗi ô chứa một loại thông tin cụ thể. Chiều cao và chiều rộng của các ô này được chuẩn hóa để đảm bảo tất cả các bản vẽ đều có cùng giao diện. Theo tiêu chuẩn của Bộ Xây dựng Việt Nam hoặc các tiêu chuẩn quốc tế, khung tên thường có chiều cao khoảng 50-70mm và chiều dài khoảng 140-180mm, tùy thuộc vào khổ giấy và lượng thông tin cần hiển thị.
Các tiêu chuẩn này còn quy định cả phông chữ, cỡ chữ và cách bố trí văn bản trong khung tên để đảm bảo tính dễ đọc và chuyên nghiệp. Ví dụ, tên dự án hoặc hạng mục quan trọng có thể được viết bằng chữ lớn hơn hoặc in đậm để nổi bật. “Việc tuân thủ các tiêu chuẩn này không chỉ là quy định mà còn là kim chỉ nam giúp các kỹ sư, kiến trúc sư tạo ra những sản phẩm chất lượng cao nhất”, theo lời một chuyên gia thiết kế nội thất tại Thành phố Hồ Chí Minh. Tính đồng bộ trong bố cục giúp giảm thiểu sai sót, tăng cường hiệu quả làm việc nhóm và tạo ấn tượng tốt với khách hàng.
Cách Ứng Dụng Khung Bản Vẽ Nội Thất Hiệu Quả Trong Thiết Kế
Ứng dụng khung bản vẽ nội thất một cách hiệu quả không chỉ đơn thuần là việc điền thông tin vào các ô trống. Nó đòi hỏi sự hiểu biết về quy trình làm việc và khả năng tận dụng các công cụ hiện đại.
Sử Dụng Phần Mềm CAD Để Tạo Khung Bản Vẽ
Trong thời đại công nghệ số, việc tạo và quản lý khung bản vẽ chủ yếu được thực hiện thông qua các phần mềm thiết kế có sự hỗ trợ máy tính (CAD) như AutoCAD, Revit, ArchiCAD. Các phần mềm này cho phép người dùng tạo ra các template (khuôn mẫu) khung bản vẽ chuẩn, có thể tái sử dụng cho nhiều dự án khác nhau.
Lợi ích của việc sử dụng CAD để tạo khung bản vẽ là rất lớn:
- Tốc độ và hiệu quả: Tiết kiệm thời gian đáng kể so với việc vẽ thủ công.
- Độ chính xác cao: Tránh được các lỗi do con người gây ra.
- Tính đồng bộ: Đảm bảo tất cả các bản vẽ trong một dự án đều sử dụng cùng một loại khung, cùng một bộ thông tin.
- Dễ dàng chỉnh sửa: Khi có thay đổi thông tin dự án, việc cập nhật trên template sẽ được áp dụng cho tất cả các bản vẽ liên quan.
- Tích hợp thông tin: Một số phần mềm BIM (Building Information Modeling) như Revit còn cho phép tự động trích xuất thông tin từ mô hình 3D để điền vào khung tên, giảm thiểu công sức nhập liệu.
Để tối ưu hóa, các công ty thiết kế nội thất thường tạo ra thư viện template khung bản vẽ riêng, đã được cấu hình sẵn theo tiêu chuẩn của công ty và quy định của ngành. “Khung bản vẽ chuẩn trong AutoCAD giúp chúng tôi duy trì sự nhất quán và chuyên nghiệp trong mọi dự án, từ nhỏ đến lớn,” theo kỹ sư Trần Văn Hùng, trưởng phòng thiết kế của một công ty nội thất hàng đầu.
Mẹo Để Có Khung Bản Vẽ Đẹp Và Chuyên Nghiệp
Một khung bản vẽ không chỉ cần đúng tiêu chuẩn mà còn phải thể hiện được sự tinh tế và chuyên nghiệp. Dưới đây là một số mẹo hữu ích:
- Đồng bộ hóa phông chữ và cỡ chữ: Sử dụng một hoặc hai phông chữ dễ đọc, chuẩn kỹ thuật (ví dụ: ISO, Arial) và duy trì sự nhất quán về cỡ chữ cho từng loại thông tin.
- Sắp xếp thông tin hợp lý: Đảm bảo các thông tin quan trọng được đặt ở vị trí dễ nhìn, tránh tình trạng quá tải thông tin ở một khu vực.

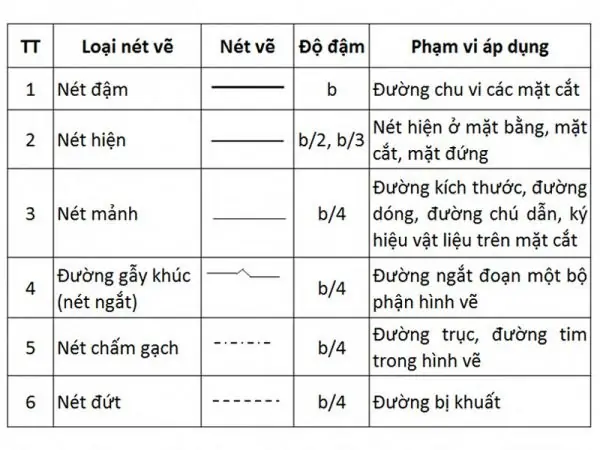

- Sử dụng đường nét rõ ràng: Các đường kẻ trong khung bản vẽ nên có độ dày và kiểu dáng phù hợp để phân tách các ô thông tin một cách rõ ràng nhưng không gây rối mắt.
- Kiểm tra kỹ lưỡng: Trước khi in hoặc xuất bản, luôn kiểm tra lại tất cả các thông tin trong khung tên để đảm bảo không có lỗi chính tả, sai sót về tỷ lệ hay số hiệu bản vẽ.
- Thêm mã QR (tùy chọn): Một số công ty hiện đại còn tích hợp mã QR vào khung tên, cho phép truy cập nhanh đến hồ sơ dự án trực tuyến hoặc thông tin liên hệ.
- Đơn giản hóa: Tránh những chi tiết trang trí rườm rà không cần thiết. Khung bản vẽ cần giữ sự gọn gàng, tập trung vào chức năng cung cấp thông tin.
Lợi Ích Của Việc Sử Dụng Khung Bản Vẽ Chuẩn Trong Nội Thất
Việc áp dụng khung bản vẽ nội thất theo tiêu chuẩn mang lại nhiều lợi ích vượt trội, không chỉ cho người thiết kế mà còn cho toàn bộ chuỗi giá trị của dự án.
Nâng Cao Tính Chuyên Nghiệp Và Độ Tin Cậy
Một bản vẽ có khung chuẩn mực ngay lập tức tạo ấn tượng về sự chuyên nghiệp. Nó cho thấy người thiết kế đã đầu tư công sức, tuân thủ các quy tắc kỹ thuật và có trách nhiệm với sản phẩm của mình. Điều này đặc biệt quan trọng khi giao tiếp với khách hàng, đối tác và các cơ quan quản lý. Khi một bản vẽ trông có tổ chức, đầy đủ thông tin và dễ hiểu, nó sẽ xây dựng lòng tin và khẳng định năng lực của đơn vị thiết kế. Theo một khảo sát gần đây của Hiệp hội Kiến trúc sư Việt Nam, 85% khách hàng đánh giá cao sự rõ ràng và chuyên nghiệp của bản vẽ kỹ thuật trong các dự án nội thất.
Tối Ưu Hóa Quá Trình Làm Việc Và Quản Lý Dự Án
Khung bản vẽ chuẩn giúp tối ưu hóa đáng kể quy trình làm việc:
- Dễ đọc và dễ hiểu: Thông tin được trình bày nhất quán giúp mọi thành viên trong dự án, từ kiến trúc sư, kỹ sư đến thợ thi công, dễ dàng tìm kiếm và hiểu các chi tiết cần thiết.
- Giảm thiểu sai sót: Khi các thông tin quan trọng được kiểm soát và hiển thị rõ ràng, nguy cơ xảy ra lỗi do thiếu hoặc nhầm lẫn thông tin sẽ giảm đi đáng kể. Điều này đặc biệt quan trọng trong việc đặt hàng vật tư, thi công đúng kích thước.
- Quản lý tài liệu hiệu quả: Khung tên với số hiệu bản vẽ, ngày tháng và thông tin người chịu trách nhiệm giúp việc lưu trữ, tra cứu và cập nhật bản vẽ trở nên có hệ thống. Các phiên bản bản vẽ khác nhau có thể được theo dõi dễ dàng, tránh nhầm lẫn giữa các phiên bản cũ và mới.
- Hỗ trợ kiểm duyệt và phê duyệt: Khi bản vẽ được trình bày theo chuẩn, quá trình kiểm tra và phê duyệt của cấp trên hoặc cơ quan chức năng sẽ diễn ra nhanh chóng và thuận lợi hơn.
Khả Năng Tương Thích Và Hợp Tác Dễ Dàng
Trong một dự án nội thất, thường có sự tham gia của nhiều bên khác nhau: kiến trúc sư, kỹ sư kết cấu, kỹ sư điện nước, nhà thầu thi công, nhà cung cấp vật liệu. Việc sử dụng khung bản vẽ theo tiêu chuẩn quốc gia hoặc quốc tế đảm bảo rằng tất cả các bên có thể đọc và hiểu bản vẽ một cách đồng nhất, bất kể họ đến từ tổ chức nào. Điều này tạo điều kiện thuận lợi cho việc trao đổi thông tin, phối hợp công việc và giải quyết các vấn đề phát sinh một cách hiệu quả. Khả năng tương thích giúp tránh được những hiểu lầm không đáng có, đẩy nhanh tiến độ dự án và giảm thiểu chi phí phát sinh.
Tương Lai Của Khung Bản Vẽ Trong Kỷ Nguyên Số Và BIM
Cùng với sự phát triển của công nghệ, khung bản vẽ nội thất cũng không ngừng thay đổi và thích nghi. Kỷ nguyên số và mô hình thông tin công trình (BIM) đang định hình lại cách chúng ta tạo, quản lý và sử dụng bản vẽ.
Chuyển Đổi Từ Bản Vẽ Giấy Sang Bản Vẽ Số
Trước đây, bản vẽ được in ra giấy và lưu trữ vật lý. Ngày nay, hầu hết các bản vẽ đều là bản vẽ số, được lưu trữ trên các máy chủ đám mây hoặc hệ thống quản lý tài liệu điện tử. Điều này mang lại nhiều lợi ích:
- Dễ dàng chia sẻ và truy cập: Bản vẽ số có thể được chia sẻ tức thì cho bất kỳ ai có quyền truy cập, bất kể vị trí địa lý.
- Bảo mật thông tin: Có thể kiểm soát quyền truy cập và lịch sử chỉnh sửa bản vẽ một cách chặt chẽ.
- Giảm thiểu lãng phí: Không cần in ấn hàng loạt, góp phần bảo vệ môi trường.
- Tích hợp dễ dàng: Bản vẽ số có thể dễ dàng tích hợp với các hệ thống quản lý dự án khác.
Khung bản vẽ số vẫn giữ nguyên cấu trúc và chức năng của khung truyền thống, nhưng được tối ưu hóa để hiển thị trên màn hình và tương tác kỹ thuật số.
Vai Trò Của BIM Đối Với Khung Bản Vẽ
BIM là một quy trình thông minh dựa trên mô hình 3D, cung cấp thông tin chi tiết và toàn diện về một dự án xây dựng hoặc nội thất. Trong môi trường BIM, khung bản vẽ không chỉ là một hình ảnh tĩnh mà còn là một phần của hệ thống thông tin động.
Các phần mềm BIM như Revit cho phép:
- Tự động tạo khung bản vẽ: Thông tin từ mô hình BIM có thể tự động điền vào khung tên, đảm bảo tính chính xác và đồng bộ.
- Cập nhật thông tin tự động: Khi có bất kỳ thay đổi nào trong mô hình BIM (ví dụ: thay đổi kích thước phòng, vật liệu), thông tin trên khung tên và các ghi chú trong bản vẽ sẽ được cập nhật tự động.
- Quản lý phiên bản thông minh: Hệ thống BIM có khả năng theo dõi lịch sử chỉnh sửa và các phiên bản bản vẽ một cách chi tiết, giúp người dùng dễ dàng truy vấn lại các trạng thái trước đó.
- Liên kết thông tin: Khung bản vẽ trong BIM có thể được liên kết với các dữ liệu khác như lịch trình thi công, chi phí, thông tin nhà cung cấp, tạo ra một nguồn thông tin tập trung và toàn diện.
Sự phát triển của BIM đang biến khung bản vẽ từ một công cụ trình bày đơn thuần thành một phần không thể thiếu trong hệ sinh thái thông tin của dự án. Nó không chỉ giúp bản vẽ chuyên nghiệp hơn mà còn nâng cao hiệu quả và sự hợp tác xuyên suốt toàn bộ vòng đời của dự án nội thất. “Tương lai của thiết kế nội thất là BIM, và khung bản vẽ sẽ là cầu nối quan trọng giữa mô hình 3D và các tài liệu kỹ thuật truyền thống,” nhận định từ một chuyên gia về BIM.
Kết Luận
Có thể thấy, khung bản vẽ nội thất đóng vai trò cực kỳ quan trọng trong mọi dự án thiết kế và thi công. Từ việc định nghĩa, cấu tạo, tuân thủ các tiêu chuẩn kỹ thuật đến việc ứng dụng hiệu quả các phần mềm hiện đại và BIM, mỗi khía cạnh đều góp phần tạo nên những bản vẽ chất lượng cao, chuyên nghiệp và đáng tin cậy. Việc nắm vững và áp dụng đúng đắn các nguyên tắc về khung bản vẽ không chỉ giúp tối ưu hóa quy trình làm việc mà còn khẳng định uy tín và năng lực của người làm nghề trong lĩnh vực nội thất đầy sáng tạo này.
