Trong lĩnh vực thiết kế và thi công nội thất, việc khai triển nội thất với AutoCAD đóng vai trò cực kỳ quan trọng, là cầu nối giữa ý tưởng sáng tạo và hiện thực công trình. AutoCAD không chỉ là một phần mềm vẽ kỹ thuật mà còn là công cụ đắc lực giúp kiến trúc sư và nhà thiết kế thể hiện chi tiết mọi góc cạnh, vật liệu, và kích thước của các sản phẩm nội thất một cách chính xác. Bài viết này của noithatthanhminh.com sẽ cung cấp một cái nhìn toàn diện về quy trình khai triển nội thất bằng AutoCAD, từ những bước chuẩn bị cơ bản đến các kỹ thuật nâng cao, giúp bạn tối ưu hóa hiệu quả công việc và tạo ra những bản vẽ chất lượng cao, sẵn sàng cho thi công.
Tổng quan về Khai triển Nội thất và AutoCAD
Có thể bạn quan tâm: Kho Hình Miễn Phí Về Nội Thất: Nguồn Cảm Hứng & Cách Dùng
Để hiểu rõ hơn về quy trình khai triển nội thất với AutoCAD, trước tiên chúng ta cần nắm vững bản chất của công việc khai triển và vai trò không thể thiếu của AutoCAD trong ngành này. Việc khai triển bản vẽ là bước không thể thiếu, giúp chuyển đổi các bản thiết kế ý tưởng thành thông tin kỹ thuật cụ thể, chi tiết. Điều này đảm bảo mọi yếu tố từ kích thước, vật liệu cho đến cách thức lắp đặt đều được thể hiện rõ ràng.
Vai trò của khai triển trong thiết kế nội thất
Khai triển nội thất là quá trình tạo ra các bản vẽ kỹ thuật chi tiết từ bản vẽ mặt bằng ý tưởng. Mục tiêu chính của việc này là cung cấp đầy đủ thông tin cần thiết cho các bên liên quan, từ nhà sản xuất đồ nội thất, đội ngũ thi công cho đến khách hàng. Một bản vẽ khai triển tốt phải thể hiện được mọi chi tiết nhỏ nhất, bao gồm kích thước chính xác, loại vật liệu sử dụng, màu sắc, cách thức liên kết các bộ phận, và các chi tiết kỹ thuật khác. Nếu không có bước khai triển, khả năng xảy ra sai sót trong quá trình sản xuất và lắp đặt là rất cao, dẫn đến lãng phí thời gian và chi phí. Hơn nữa, bản vẽ khai triển còn là cơ sở để lập dự toán chi phí, quản lý chất lượng và kiểm soát tiến độ dự án.
Lý do chọn AutoCAD cho công việc khai triển
AutoCAD từ lâu đã trở thành tiêu chuẩn vàng trong ngành thiết kế kiến trúc và nội thất nhờ vào khả năng mạnh mẽ và độ chính xác cao. Phần mềm này cung cấp một bộ công cụ toàn diện để tạo ra các bản vẽ 2D và 3D với độ chi tiết tuyệt đối. Lý do chính để các nhà thiết kế tin dùng AutoCAD trong việc khai triển nội thất với AutoCAD là khả năng kiểm soát tuyệt vời đối với từng đường nét, từng đối tượng. AutoCAD cho phép người dùng vẽ các đường thẳng, đường cong, hình khối với các thông số chính xác, quản lý các lớp (layers) để dễ dàng kiểm soát hiển thị và in ấn. Bên cạnh đó, khả năng tạo và sử dụng các khối (blocks) giúp tiết kiệm thời gian đáng kể khi lặp lại các chi tiết hoặc đối tượng trong bản vẽ. Môi trường làm việc linh hoạt, khả năng tương thích cao với các phần mềm khác, và sự hỗ trợ mạnh mẽ từ cộng đồng người dùng cũng là những yếu tố khiến AutoCAD trở thành lựa chọn hàng đầu cho công việc khai triển.
Chuẩn bị môi trường làm việc trong AutoCAD
Có thể bạn quan tâm: Cẩm Nang Mua Nội Thất Thanh Lý Bình Thạnh Bền Đẹp, Giá Hời
Trước khi bắt tay vào khai triển nội thất với AutoCAD, việc thiết lập một môi trường làm việc tối ưu trong phần mềm là vô cùng quan trọng. Một hệ thống cài đặt chuẩn xác không chỉ giúp tăng tốc độ làm việc mà còn đảm bảo tính nhất quán và chuyên nghiệp cho các bản vẽ của bạn. Việc này bao gồm việc xác định đơn vị đo lường và cách thức tổ chức các lớp bản vẽ.
Thiết lập đơn vị và hệ tọa độ
Bước đầu tiên và cơ bản nhất là thiết lập đơn vị đo lường phù hợp với tiêu chuẩn thi công nội thất. Trong AutoCAD, bạn có thể thiết lập đơn vị là milimét, centimet hoặc mét tùy theo quy định của dự án hoặc thói quen làm việc. Việc này được thực hiện thông qua lệnh UNITS. Chọn đơn vị chính xác ngay từ đầu sẽ tránh được những sai sót không đáng có trong quá trình đo đạc và tính toán kích thước sau này. Đồng thời, việc hiểu và sử dụng hệ tọa độ (UCS) một cách hiệu quả cũng rất quan trọng. Mặc dù hệ tọa độ chung (WCS) là mặc định, nhưng việc tạo các hệ tọa độ người dùng (UCS) tùy chỉnh có thể giúp bạn làm việc dễ dàng hơn trên các mặt phẳng nghiêng hoặc các bề mặt phức tạp, đặc biệt khi khai triển nội thất với AutoCAD ở những không gian có nhiều chi tiết độc đáo.
Tổ chức Layer và Block hiệu quả
Tổ chức các lớp (layers) một cách khoa học là chìa khóa để quản lý bản vẽ phức tạp. Bạn nên tạo các layer riêng biệt cho từng loại đối tượng như tường, sàn, trần, đồ đạc, kích thước, ghi chú, v.v. Việc này giúp bạn dễ dàng bật/tắt hiển thị của từng nhóm đối tượng, chỉnh sửa thuộc tính (màu sắc, kiểu đường nét) đồng loạt và kiểm soát bản vẽ một cách hiệu quả hơn. Ví dụ, bạn có thể ẩn layer kích thước khi chỉ muốn xem mặt bằng bố trí. Hơn nữa, việc sử dụng Blocks (khối) là một kỹ thuật mạnh mẽ để tái sử dụng các chi tiết đồ nội thất hoặc ký hiệu lặp lại. Thay vì vẽ lại một chiếc ghế hay một loại đèn nhiều lần, bạn có thể tạo chúng thành block và chèn vào bản vẽ. Khi có thay đổi, bạn chỉ cần chỉnh sửa block gốc, tất cả các block instance trong bản vẽ sẽ tự động cập nhật, giúp tiết kiệm thời gian đáng kể và duy trì sự đồng bộ.
Các bước cơ bản để khai triển bản vẽ nội thất
Có thể bạn quan tâm: Top 5 Kho Nội Thất Long Biên Đáng Tin Cậy Nhất Hiện Nay
Sau khi đã chuẩn bị môi trường làm việc, chúng ta sẽ đi sâu vào các bước cụ thể để khai triển nội thất với AutoCAD. Quá trình này đòi hỏi sự tỉ mỉ và kiến thức về các tiêu chuẩn kỹ thuật. Nó bao gồm việc từ mặt bằng tổng thể đến các chi tiết cấu tạo nhỏ nhất.
Vẽ mặt bằng bố trí nội thất
Mặt bằng bố trí nội thất là xương sống của mọi bản vẽ khai triển. Đây là nơi bạn thể hiện vị trí, kích thước và mối quan hệ giữa các món đồ nội thất, tường, cửa, và các yếu tố kiến trúc khác. Bắt đầu bằng việc vẽ lại mặt bằng kiến trúc hiện trạng hoặc theo thiết kế mới, đảm bảo kích thước tường, cửa sổ, cửa đi là chính xác. Sau đó, sử dụng các block đồ nội thất đã chuẩn bị hoặc vẽ mới các đối tượng như bàn, ghế, tủ, giường, v.v., đặt chúng vào vị trí đã được tính toán kỹ lưỡng. Đảm bảo có đủ khoảng trống cho việc đi lại và sử dụng. Mặt bằng bố trí cũng cần thể hiện các ký hiệu quan trọng như hướng bắc, tên phòng, và các ghi chú cần thiết.

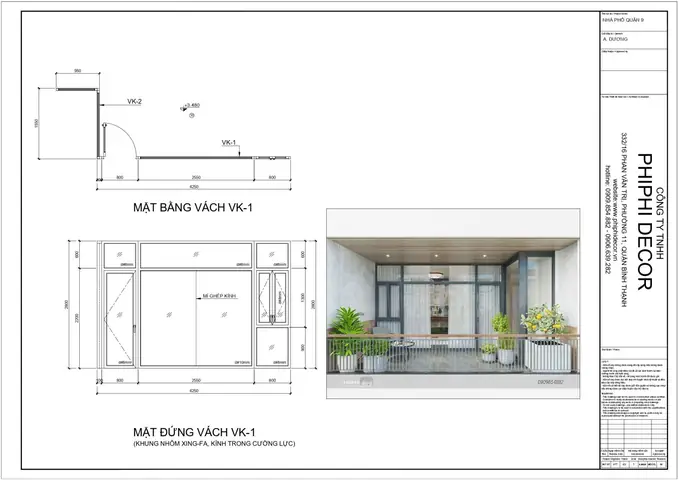

Khai triển mặt cắt, mặt đứng chi tiết
Từ mặt bằng bố trí, bạn sẽ tiến hành khai triển nội thất với AutoCAD bằng cách tạo các bản vẽ mặt cắt và mặt đứng. Mặt cắt (Section) cho thấy cấu tạo bên trong của không gian hoặc đồ đạc, bao gồm chiều cao, vật liệu, và cách thức lắp đặt. Mặt đứng (Elevation) thể hiện hình dáng bên ngoài của tường, tủ, hoặc các yếu tố trang trí khác. Để vẽ mặt cắt và mặt đứng, bạn cần sử dụng các lệnh chiếu (projection) từ mặt bằng, sau đó thêm vào các chi tiết như độ dày vật liệu, đường chỉ, phụ kiện, và kích thước cụ thể. Đây là bước quan trọng để các nhà thầu thi công hiểu rõ cấu trúc và chi tiết lắp đặt của từng thành phần nội thất.
Thiết kế chi tiết cấu tạo đồ đạc
Đây là giai đoạn mà các chi tiết nhỏ nhất của đồ đạc nội thất được thể hiện rõ ràng. Ví dụ, khi thiết kế một chiếc tủ bếp, bạn cần khai triển các bản vẽ chi tiết cho từng ngăn kéo, cánh cửa, kệ, hậu tủ, và cả các phụ kiện đi kèm như bản lề, ray trượt. Mỗi bản vẽ chi tiết cần có đầy đủ kích thước, vật liệu, hướng dẫn lắp ráp và các ghi chú kỹ thuật. Việc này giúp nhà sản xuất có thể cắt và gia công từng bộ phận một cách chính xác, đảm bảo sản phẩm cuối cùng khớp với thiết kế. Các lệnh như LINE, OFFSET, TRIM, EXTEND, FILLET, CHAMFER cùng với DIMENSION sẽ được sử dụng liên tục trong quá trình này để đạt được độ chính xác cao nhất.
Tối ưu hóa quy trình khai triển với AutoCAD
Việc khai triển nội thất với AutoCAD không chỉ dừng lại ở việc vẽ đúng mà còn cần tối ưu hóa quy trình để tăng hiệu suất và giảm thiểu sai sót. Sử dụng hiệu quả các công cụ và lệnh nâng cao của AutoCAD, cùng với việc quản lý bản vẽ một cách chuyên nghiệp, sẽ giúp bạn đạt được kết quả tốt nhất.
Sử dụng các lệnh và công cụ nâng cao
AutoCAD cung cấp rất nhiều lệnh và công cụ nâng cao mà nếu được sử dụng đúng cách, có thể đẩy nhanh tốc độ làm việc lên đáng kể. Ví dụ, XREF (External Reference) cho phép bạn chèn các bản vẽ khác vào bản vẽ hiện tại dưới dạng tham chiếu, giúp quản lý các dự án lớn hiệu quả hơn mà không làm tăng dung lượng file. Các lệnh MATCHPROP (Match Properties) giúp sao chép thuộc tính đối tượng nhanh chóng. PURGE giúp dọn dẹp các đối tượng không sử dụng để làm nhẹ file. Hơn nữa, việc tạo các Dynamic Blocks cho phép bạn tùy chỉnh kích thước hoặc hình dạng của block mà không cần phá vỡ nó, cực kỳ hữu ích cho các đối tượng nội thất có thể biến đổi. Nắm vững các phím tắt (keyboard shortcuts) và tạo các custom commands cũng là cách hiệu quả để tối ưu hóa thao tác.
Quản lý bản vẽ và trình bày
Một bản vẽ khai triển chuyên nghiệp không chỉ cần chính xác về kỹ thuật mà còn phải được trình bày rõ ràng, dễ đọc. Việc quản lý bố cục (Layouts) và khung tên (Title Blocks) là rất quan trọng. Mỗi bản vẽ khai triển nên có một bố cục riêng với khung tên chuẩn, chứa đầy đủ thông tin về dự án, tên bản vẽ, tỷ lệ, ngày tháng, và tên người thiết kế. Sử dụng các kiểu chữ (Text Styles) và kiểu kích thước (Dimension Styles) nhất quán để đảm bảo tính thẩm mỹ và dễ đọc. Chú ý đến việc sắp xếp các chi tiết trên bản vẽ sao cho logic, có khoảng trống hợp lý và không bị chồng chéo. Việc này không chỉ thể hiện sự chuyên nghiệp mà còn giúp người đọc bản vẽ dễ dàng nắm bắt thông tin.
Kiểm tra và hiệu chỉnh bản vẽ
Trước khi bàn giao bản vẽ cho thi công, việc kiểm tra và hiệu chỉnh là bước không thể bỏ qua. Bạn cần rà soát lại tất cả các kích thước, ghi chú, ký hiệu để đảm bảo không có sai sót. Sử dụng lệnh DIST để kiểm tra khoảng cách, AREA để tính toán diện tích, và OVERKILL để loại bỏ các đường trùng lặp. Đặc biệt, hãy kiểm tra kỹ tính đồng bộ giữa các bản vẽ mặt bằng, mặt cắt, mặt đứng và chi tiết cấu tạo. Bất kỳ sự không nhất quán nào cũng có thể dẫn đến hậu quả nghiêm trọng trong quá trình thi công. Việc nhờ một người thứ hai kiểm tra chéo (peer review) cũng là một cách hiệu quả để phát hiện những lỗi mà bạn có thể đã bỏ sót.
Những lưu ý quan trọng khi khai triển nội thất bằng AutoCAD
Để đảm bảo chất lượng và hiệu quả tối đa khi khai triển nội thất với AutoCAD, có một số nguyên tắc và lưu ý quan trọng mà bất kỳ nhà thiết kế nào cũng nên tuân thủ. Các lưu ý này không chỉ giúp bạn tránh được những sai lầm phổ biến mà còn nâng cao kỹ năng chuyên môn của mình.
Đảm bảo tính chính xác và đồng bộ
Trong khai triển nội thất, độ chính xác là yếu tố tối quan trọng. Mọi kích thước, mọi chi tiết đều phải được đo đạc và thể hiện một cách chính xác tuyệt đối. Sai lệch dù chỉ vài milimét cũng có thể gây ra vấn đề lớn trong quá trình sản xuất và lắp đặt. Hơn nữa, tính đồng bộ giữa các bản vẽ là điều cần thiết. Điều này có nghĩa là một chi tiết được thay đổi ở mặt bằng thì cũng phải được cập nhật ở mặt cắt, mặt đứng và các bản vẽ chi tiết liên quan. Việc sử dụng các công cụ như XREF hay Block với thuộc tính (Attributes) có thể giúp duy trì sự đồng bộ này dễ dàng hơn. “Theo một khảo sát gần đây của Hiệp hội Kiến trúc sư Việt Nam, 75% các lỗi thi công nội thất phát sinh do thiếu tính chính xác và đồng bộ trong bản vẽ khai triển,” đây là minh chứng rõ ràng cho tầm quan trọng của việc này.
Bảo mật và sao lưu dữ liệu
Bản vẽ AutoCAD là tài sản trí tuệ và là xương sống của mọi dự án. Do đó, việc bảo mật và sao lưu dữ liệu là cực kỳ quan trọng. Hãy thiết lập thói quen lưu file thường xuyên (AutoCAD có tính năng AutoSave nhưng không nên phụ thuộc hoàn toàn). Sử dụng các dịch vụ lưu trữ đám mây (như Google Drive, Dropbox) hoặc ổ cứng ngoài để sao lưu định kỳ. Đặt tên file và tổ chức thư mục một cách có hệ thống để dễ dàng tìm kiếm và quản lý. Tránh chia sẻ các file gốc một cách bừa bãi và luôn kiểm soát quyền truy cập để đảm bảo an toàn cho dự án của bạn.
Học hỏi và cập nhật kiến thức liên tục
Thế giới công nghệ và thiết kế luôn thay đổi. Các phiên bản mới của AutoCAD thường đi kèm với những tính năng cải tiến và công cụ mới giúp tối ưu hóa công việc. Việc không ngừng học hỏi, tham gia các khóa đào tạo, đọc tài liệu chuyên ngành, và theo dõi các diễn đàn cộng đồng là cách tốt nhất để nâng cao kỹ năng của bạn. Hơn nữa, việc nắm bắt các tiêu chuẩn mới trong ngành xây dựng và nội thất cũng giúp bạn tạo ra những bản vẽ phù hợp với xu hướng và quy định hiện hành. Kiến thức chuyên môn vững vàng sẽ giúp bạn tự tin hơn khi khai triển nội thất với AutoCAD và xử lý mọi tình huống phức tạp.
Việc khai triển nội thất với AutoCAD là một kỹ năng thiết yếu đối với bất kỳ ai làm việc trong lĩnh vực thiết kế và thi công nội thất. Từ việc thiết lập môi trường làm việc ban đầu, thực hiện các bước vẽ mặt bằng, mặt cắt, mặt đứng chi tiết, cho đến việc tối ưu hóa quy trình và luôn chú trọng đến tính chính xác, mỗi giai đoạn đều đòi hỏi sự tỉ mỉ và chuyên nghiệp cao độ. Nắm vững các nguyên tắc và kỹ thuật sử dụng AutoCAD không chỉ giúp bạn tạo ra những bản vẽ chất lượng mà còn đảm bảo sự thành công của mọi dự án, biến những ý tưởng sáng tạo thành hiện thực một cách hoàn hảo và hiệu quả.
