Việc hiểu và đọc đúng cách nhìn kích thước bản vẽ nội thất là một kỹ năng thiết yếu không chỉ dành cho kiến trúc sư hay nhà thiết kế mà còn cho bất kỳ ai đang có ý định xây dựng hoặc cải tạo không gian sống của mình. Một bản vẽ nội thất cung cấp cái nhìn tổng thể về bố cục, vật liệu và đặc biệt là các thông số kỹ thuật chi tiết về kích thước, giúp hiện thực hóa ý tưởng thiết kế thành không gian thực tế. Nắm vững cách đọc các con số và ký hiệu trên bản vẽ sẽ giúp bạn tránh những sai sót không đáng có, tiết kiệm thời gian, chi phí và đảm bảo rằng sản phẩm cuối cùng hoàn toàn phù hợp với mong đợi.
Có thể bạn quan tâm: Cách Phân Biệt Gỗ Nội Thất: Hướng Dẫn Chi Tiết & Chuẩn Xác
Tầm Quan Trọng Của Việc Nắm Bắt Kích Thước Bản Vẽ Nội Thất
Trong lĩnh vực thiết kế và thi công nội thất, bản vẽ là ngôn ngữ chung giữa kiến trúc sư, nhà thầu và gia chủ. Mỗi đường nét, ký hiệu và đặc biệt là các con số kích thước đều mang một ý nghĩa quan trọng. Việc hiểu rõ cách nhìn kích thước bản vẽ nội thất không chỉ giúp bạn hình dung không gian một cách chính xác mà còn đảm bảo mọi hạng mục được sản xuất và lắp đặt đúng chuẩn.
Thực tế, nhiều sai sót trong quá trình thi công xuất phát từ việc đọc hiểu sai hoặc bỏ qua các thông số kích thước trên bản vẽ. Điều này có thể dẫn đến việc đồ nội thất không vừa vặn, không gian bị chật chội hoặc thậm chí là ảnh hưởng đến tính an toàn và công năng sử dụng. Hơn nữa, khi bạn có thể tự tin đọc bản vẽ, bạn sẽ dễ dàng trao đổi, đưa ra phản hồi và thậm chí là đề xuất những điều chỉnh phù hợp với nhu cầu cá nhân, qua đó góp phần tạo nên một không gian sống lý tưởng.
Các Yếu Tố Cơ Bản Của Một Bản Vẽ Nội Thất

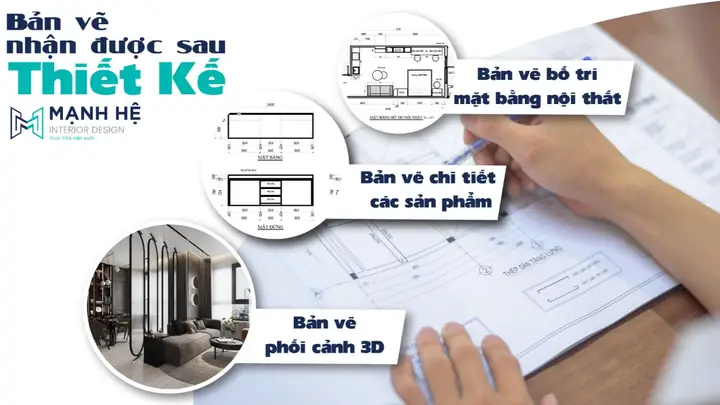

Trước khi đi sâu vào cách nhìn kích thước bản vẽ nội thất, chúng ta cần hiểu các yếu tố cấu thành một bản vẽ cơ bản. Thông thường, một bộ bản vẽ nội thất đầy đủ sẽ bao gồm các loại bản vẽ chính như mặt bằng, mặt đứng, mặt cắt và chi tiết. Mỗi loại bản vẽ này cung cấp những thông tin khác nhau và bổ trợ cho nhau.
Bản vẽ mặt bằng là cái nhìn từ trên cao xuống, thể hiện bố cục không gian, vị trí đồ đạc, tường, cửa ra vào và cửa sổ. Bản vẽ mặt đứng cho thấy hình dạng và kích thước của các bức tường, đồ nội thất dọc theo một mặt phẳng đứng. Bản vẽ mặt cắt sẽ cắt xuyên qua không gian để hiển thị cấu tạo bên trong hoặc các chi tiết phức tạp hơn. Cuối cùng, bản vẽ chi tiết cung cấp thông tin cực kỳ cụ thể về một bộ phận nhỏ, chẳng hạn như kích thước của một ngăn kéo, một chi tiết trang trí hay một mối nối. Để có cái nhìn toàn diện về dự án của mình, bạn có thể tham khảo thêm tại website chính thức của noithatthanhminh.com.
Hiểu Về Tỷ Lệ Bản Vẽ (Scale)
Có thể bạn quan tâm: Cách Nhận Biết Phong Cách Nội Thất Italia Chuẩn Xác Nhất
Tỷ lệ là một trong những yếu tố quan trọng nhất khi bắt đầu đọc một bản vẽ. Tỷ lệ bản vẽ (scale) cho biết mối quan hệ giữa kích thước trên bản vẽ và kích thước thực tế của vật thể. Ví dụ, tỷ lệ 1:100 có nghĩa là 1 đơn vị trên bản vẽ (ví dụ 1cm) tương ứng với 100 đơn vị trong thực tế (100cm hay 1m).
Các tỷ lệ phổ biến trong bản vẽ nội thất thường là 1:50, 1:20 hoặc 1:100. Tỷ lệ 1:50 thường được dùng cho bản vẽ mặt bằng hoặc mặt đứng tổng thể, giúp dễ dàng hình dung không gian. Tỷ lệ 1:20 hoặc 1:10 thường dùng cho các bản vẽ chi tiết, nơi cần thể hiện rõ ràng từng bộ phận nhỏ của đồ nội thất hay cấu tạo kiến trúc. Để đọc chính xác, bạn cần tìm thông tin về tỷ lệ được ghi rõ ràng trên bản vẽ, thường là ở góc dưới bên phải hoặc gần khung tên bản vẽ. Việc dùng thước tỷ lệ (scale ruler) chuyên dụng sẽ giúp bạn đo đạc và chuyển đổi kích thước từ bản vẽ sang thực tế một cách nhanh chóng và chính xác.
Cách Nhìn Kích Thước Bản Vẽ Nội Thất: Các Loại Kích Thước Phổ Biến
Khi đã quen thuộc với tỷ lệ, bước tiếp theo là nhận diện và hiểu các loại kích thước khác nhau trên bản vẽ. Có ba loại kích thước chính mà bạn sẽ thường gặp:
- Kích thước tổng thể (Overall Dimensions): Đây là các kích thước lớn, bao quát toàn bộ một không gian hoặc một đối tượng. Ví dụ: chiều dài, chiều rộng của một căn phòng hoặc một bức tường. Kích thước này giúp bạn có cái nhìn tổng quát về quy mô.
- Kích thước bộ phận/chi tiết (Partial Dimensions): Các kích thước này chỉ các phần nhỏ hơn bên trong tổng thể. Ví dụ: khoảng cách giữa hai cửa sổ, kích thước của một hốc tường, hay chiều rộng của một cánh cửa. Chúng cung cấp thông tin chi tiết hơn để bạn có thể hình dung các thành phần cụ thể.
- Kích thước cao độ (Elevation/Height Dimensions): Đây là các kích thước chỉ chiều cao của các vật thể từ một mặt phẳng tham chiếu (thường là mặt sàn hoàn thiện). Ví dụ: chiều cao của bàn bếp, chiều cao của cửa sổ từ sàn, hoặc chiều cao tổng thể của một tủ quần áo. Kích thước cao độ đặc biệt quan trọng trong các bản vẽ mặt đứng và mặt cắt.
Ngoài ra, bạn cũng sẽ thấy các ký hiệu chỉ độ dày của tường, sàn, trần, hoặc các thông số cụ thể của vật liệu. Việc phân biệt rõ ràng các loại kích thước này là chìa khóa để đọc bản vẽ một cách hiệu quả.
Đơn Vị Đo Lường Và Ký Hiệu
Trong bản vẽ nội thất, đơn vị đo lường phổ biến nhất tại Việt Nam là milimet (mm). Đôi khi, centimet (cm) hoặc mét (m) cũng được sử dụng, nhưng milimet thường được ưu tiên để đảm bảo độ chính xác cao nhất cho các chi tiết nhỏ. Điều quan trọng là phải kiểm tra xem bản vẽ đang sử dụng đơn vị nào, thông tin này thường được ghi rõ trong khung tên hoặc chú thích của bản vẽ.
Các ký hiệu trên đường kích thước cũng rất quan trọng. Thông thường, đường kích thước sẽ có mũi tên hoặc gạch chéo ở hai đầu, chỉ rõ giới hạn của đoạn kích thước đó. Con số kích thước sẽ được đặt phía trên hoặc ở giữa đường kích thước. Đôi khi, bạn sẽ thấy các ký hiệu như “Ø” cho đường kính, “R” cho bán kính, hoặc các chú thích đặc biệt như “TYP” (Typical – điển hình) để chỉ rằng kích thước đó áp dụng cho nhiều chi tiết tương tự.
Có thể bạn quan tâm: Cách Nhận Dạng Phong Cách Nội Thất Ý Đầy Tinh Tế Và Sang Trọng
Cách Thực Hành Đọc Kích Thước Trên Bản Vẽ Mặt Bằng
Bản vẽ mặt bằng là loại bản vẽ cơ bản nhất và thường là điểm khởi đầu để bạn đọc cách nhìn kích thước bản vẽ nội thất. Trên bản vẽ mặt bằng, bạn sẽ thấy các đường kích thước chạy song song với các cạnh của tường, đồ nội thất hoặc các đối tượng khác.
- Xác định Kích thước Tổng thể: Bắt đầu bằng cách tìm các đường kích thước bao quát nhất, thường là ở ngoài cùng của bản vẽ, chỉ ra chiều dài và chiều rộng tổng thể của căn phòng hoặc khu vực. Điều này giúp bạn có một cái nhìn tổng quan về diện tích.
- Đọc Kích thước Từng Phần: Sau đó, chuyển sang các đường kích thước bên trong, chúng sẽ cho bạn biết khoảng cách cụ thể giữa các bức tường, vị trí của cửa ra vào, cửa sổ, hoặc kích thước của từng món đồ nội thất. Ví dụ, bạn sẽ thấy kích thước chiều rộng và chiều sâu của một chiếc sofa, một chiếc bàn, hoặc một tủ bếp.
- Lưu ý Các Khoảng Cách Thông Thủy: Đây là khoảng cách từ mặt này đến mặt đối diện của một đối tượng, thường dùng cho các lỗ mở như cửa ra vào, cửa sổ, hay các hốc tường, đảm bảo không gian đủ để di chuyển hoặc lắp đặt.
Khi đọc mặt bằng, hãy luôn so sánh các con số kích thước với tỷ lệ bản vẽ để kiểm tra lại và hình dung chúng trong không gian thực tế.
Cách Đọc Kích Thước Trên Bản Vẽ Mặt Đứng Và Mặt Cắt
Bản vẽ mặt đứng và mặt cắt bổ sung thông tin về chiều cao và cấu tạo bên trong mà mặt bằng không thể hiện được. Đây là những bản vẽ thiết yếu để bạn hoàn thiện cách nhìn kích thước bản vẽ nội thất.
Bản Vẽ Mặt Đứng
- Chiều Cao Tường và Trần: Các đường kích thước trên mặt đứng sẽ cho bạn biết chiều cao của tường, chiều cao của các chi tiết trang trí trên tường, hoặc khoảng cách từ sàn đến trần.
- Vị Trí Cửa Sổ/Cửa Ra Vào: Bạn sẽ thấy các kích thước chỉ chiều cao của mép dưới và mép trên của cửa sổ hoặc cửa ra vào so với mặt sàn hoàn thiện.
- Kích Thước Đồ Nội Thất Dựng Sẵn: Đối với các đồ nội thất như tủ âm tường, kệ sách hay tủ bếp, mặt đứng sẽ cung cấp chiều cao tổng thể, chiều cao của từng tầng, ngăn kéo hoặc cánh cửa.
Bản Vẽ Mặt Cắt
- Cấu Tạo Sàn, Trần: Mặt cắt sẽ hiển thị rõ ràng độ dày của sàn, trần và các lớp vật liệu cấu thành.
- Chiều Cao Thông Thủy: Đặc biệt quan trọng là chiều cao thông thủy (khoảng không gian trống) từ sàn đến trần, hoặc chiều cao của các bậc thang.
- Kích Thước Cấu Trúc Bên Trong: Nếu có các chi tiết phức tạp như hốc tường, trần thạch cao giật cấp, mặt cắt sẽ cung cấp kích thước chính xác của từng phần cấu tạo.
Việc đọc song song cả mặt bằng, mặt đứng và mặt cắt sẽ giúp bạn có cái nhìn 3D hoàn chỉnh về không gian và các chi tiết nội thất.
Có thể bạn quan tâm: Các Phong Cách Kiến Trúc Nội Thất Phổ Biến: Hướng Dẫn Từ A-z
Mẹo Đọc Kích Thước Bản Vẽ Nội Thất Như Một Chuyên Gia
Để thành thạo cách nhìn kích thước bản vẽ nội thất, hãy áp dụng những mẹo sau:
- Luôn Kiểm Tra Khung Tên và Chú Thích: Khung tên bản vẽ thường chứa thông tin quan trọng như tên dự án, chủ đầu tư, tên kiến trúc sư, số bản vẽ, tỷ lệ và đơn vị đo lường. Các chú thích (legend) sẽ giải thích ý nghĩa của các ký hiệu đặc biệt.
- Đánh Dấu Các Điểm Quan Trọng: Khi đọc, bạn có thể dùng bút chì đánh dấu các kích thước quan trọng hoặc các khu vực cần chú ý để dễ dàng theo dõi.
- Sử Dụng Bản Vẽ Tham Chiếu: Luôn có một bản vẽ tổng thể (ví dụ: mặt bằng tổng) để tham chiếu khi đọc các bản vẽ chi tiết. Điều này giúp bạn không bị lạc hướng và giữ được cái nhìn tổng quát.
- Tập Trung Vào Mục Đích Cụ Thể: Nếu bạn chỉ quan tâm đến kích thước của một chiếc tủ bếp, hãy tập trung vào các bản vẽ liên quan đến khu vực bếp và các bản vẽ chi tiết tủ bếp. Không cần phải cố gắng đọc hiểu tất cả mọi thứ cùng một lúc.
- Đặt Câu Hỏi Khi Không Chắc Chắn: Đừng ngần ngại hỏi kiến trúc sư hoặc nhà thiết kế nếu bạn không hiểu rõ một ký hiệu hay một con số kích thước nào đó. Việc làm rõ ngay từ đầu sẽ tránh được những hiểu lầm lớn sau này.
- Sử Dụng Công Cụ Hỗ Trợ: Bên cạnh thước tỷ lệ, bạn có thể sử dụng các ứng dụng trên điện thoại hoặc máy tính bảng để phóng to, thu nhỏ và đo đạc trên bản vẽ kỹ thuật số.
Các Sai Lầm Thường Gặp Khi Nhìn Kích Thước Bản Vẽ Nội Thất
Mặc dù đã có hướng dẫn, nhưng vẫn có một số sai lầm phổ biến mà người đọc bản vẽ thường mắc phải:
- Bỏ qua tỷ lệ bản vẽ: Đây là sai lầm cơ bản nhất, dẫn đến việc ước lượng sai kích thước thực tế. Luôn kiểm tra tỷ lệ trước khi đo đạc hoặc hình dung.
- Không chú ý đến đơn vị đo lường: Nhầm lẫn giữa milimet, centimet hoặc mét có thể gây ra sai lệch nghiêm trọng, đặc biệt khi chuyển đổi từ bản vẽ sang thực tế.
- Chỉ đọc một loại bản vẽ: Mỗi loại bản vẽ (mặt bằng, mặt đứng, mặt cắt, chi tiết) bổ sung thông tin cho nhau. Việc chỉ đọc một loại sẽ không cung cấp cái nhìn đầy đủ và chính xác.
- Không xem xét các yếu tố cấu tạo: Kích thước trên bản vẽ có thể là kích thước thông thủy hoặc kích thước phủ bì (tính cả độ dày vật liệu). Cần hiểu rõ đâu là kích thước cần thiết cho việc sản xuất hay lắp đặt.
- Không hỏi khi không hiểu: Nhiều người ngại hỏi hoặc cho rằng mình sẽ hiểu ra sau này. Tuy nhiên, việc hiểu sai ngay từ đầu có thể dẫn đến những quyết định sai lầm trong quá trình thi công.
- Đo đạc thủ công trên bản vẽ in không chuẩn: Nếu bản vẽ bị co giãn khi in ấn, việc dùng thước thông thường để đo trực tiếp trên bản vẽ có thể cho kết quả sai lệch. Tốt nhất là sử dụng các con số kích thước đã được ghi chú hoặc dùng thước tỷ lệ chuyên dụng.
Ứng Dụng Thực Tiễn Của Việc Hiểu Kích Thước Bản Vẽ
Việc thành thạo cách nhìn kích thước bản vẽ nội thất mang lại nhiều lợi ích thiết thực trong quá trình từ thiết kế đến thi công:
- Kiểm tra tính khả thi của thiết kế: Bạn có thể tự đánh giá xem các đồ nội thất có phù hợp với không gian hay không, có đủ diện tích để di chuyển thoải mái hay không.
- Giám sát thi công: Giúp bạn đối chiếu công trình thực tế với bản vẽ, đảm bảo nhà thầu thi công đúng kích thước, đúng vật liệu và đúng vị trí.
- Chọn mua đồ nội thất: Khi có kích thước chính xác của không gian và đồ đạc dự kiến, bạn có thể tự tin chọn mua nội thất với kích thước phù hợp, tránh tình trạng quá to hoặc quá nhỏ.
- Phối hợp với nhà cung cấp/thợ: Bạn có thể cung cấp thông tin chi tiết và chính xác cho các nhà cung cấp vật liệu, thợ mộc, thợ sắt để họ gia công sản phẩm đúng theo yêu cầu.
- Tiết kiệm chi phí và thời gian: Việc phát hiện và điều chỉnh sai sót ngay trên bản vẽ hoặc trong giai đoạn đầu thi công sẽ rẻ hơn rất nhiều so với việc sửa chữa khi công trình đã hoàn thiện.
Hiểu rõ bản vẽ giúp bạn trở thành một người tiêu dùng thông thái, một gia chủ chủ động trong quá trình kiến tạo không gian sống mơ ước của mình.
Việc nắm vững cách nhìn kích thước bản vẽ nội thất là một kỹ năng quan trọng giúp bạn kiểm soát và hiện thực hóa không gian sống của mình một cách chính xác. Từ việc hiểu tỷ lệ, nhận diện các loại kích thước cho đến việc đọc các bản vẽ mặt bằng, mặt đứng và mặt cắt, mỗi bước đều góp phần tạo nên một cái nhìn toàn diện và chuyên nghiệp. Hãy luôn cẩn trọng, kiên nhẫn và đừng ngần ngại tìm kiếm sự trợ giúp từ các chuyên gia khi cần thiết để đảm bảo mọi chi tiết đều hoàn hảo.
