Việc thi công nội thất đòi hỏi sự chính xác đến từng chi tiết, và hồ sơ bản vẽ khai triển nội thất đóng vai trò là kim chỉ nam không thể thiếu trong suốt quá trình này. Nó không chỉ là bản phác thảo mà còn là ngôn ngữ chung, đảm bảo mọi bên liên quan – từ kiến trúc sư, nhà thiết kế, nhà thầu đến người sử dụng cuối cùng – đều hiểu rõ và thực hiện đúng ý đồ. Hiểu rõ về hồ sơ này sẽ giúp bạn tránh được những sai sót tốn kém, tiết kiệm thời gian và cuối cùng là hiện thực hóa không gian sống mơ ước.
Ý nghĩa và vai trò của hồ sơ bản vẽ khai triển nội thất
Trong ngành thiết kế và thi công nội thất, bản vẽ khai triển không chỉ đơn thuần là các đường nét trên giấy. Chúng là sự chuyển đổi ý tưởng từ bản thiết kế 3D hoặc 2D sang một tài liệu kỹ thuật chi tiết, sẵn sàng cho việc sản xuất và lắp đặt.
1. Là ngôn ngữ chung giữa các bên liên quan
Kiến trúc sư và nhà thiết kế có tầm nhìn, mong muốn truyền tải nó một cách chính xác nhất. Nhà thầu cần những chỉ dẫn cụ thể để sản xuất và thi công. Gia chủ muốn nhìn thấy ý tưởng của mình được hiện thực hóa. Hồ sơ bản vẽ khai triển nội thất là cầu nối, đảm bảo tất cả các bên đều hiểu và làm việc theo cùng một tiêu chuẩn, giảm thiểu hiểu lầm và xung đột.
2. Đảm bảo tính chính xác và nhất quán
Bản vẽ khai triển cung cấp các thông số kỹ thuật chi tiết như kích thước, vật liệu, màu sắc, chi tiết hoàn thiện, vị trí lắp đặt,… Điều này giúp đảm bảo mỗi món đồ nội thất được sản xuất ra đúng theo yêu cầu, đồng thời đảm bảo sự hài hòa và nhất quán trong toàn bộ không gian.
3. Giảm thiểu sai sót và chi phí phát sinh
Khi mọi thứ được định rõ trên bản vẽ, nguy cơ xảy ra sai sót trong quá trình thi công sẽ giảm đi đáng kể. Việc phát hiện và sửa chữa sai sót trên bản vẽ sẽ tốn ít chi phí hơn rất nhiều so với việc sửa chữa khi sản phẩm đã được sản xuất hoặc công trình đã thi công xong.
4. Tiết kiệm thời gian và nguồn lực
Với bản vẽ khai triển rõ ràng, quá trình sản xuất và lắp đặt sẽ diễn ra suôn sẻ và nhanh chóng hơn. Các đơn vị thi công có thể lên kế hoạch và chuẩn bị vật liệu, nhân công một cách hiệu quả, từ đó tiết kiệm thời gian và tối ưu hóa nguồn lực.
Có thể bạn quan tâm: Hồ Sơ Mời Thầu Thi Công Nội Thất: Hướng Dẫn Chi Tiết Cho Doanh Nghiệp
5. Cơ sở để kiểm soát chất lượng
Bản vẽ khai triển là tiêu chuẩn để đánh giá và kiểm soát chất lượng sản phẩm cuối cùng. Mọi sản phẩm được bàn giao đều phải tuân thủ theo các thông số và chi tiết đã được phê duyệt trên bản vẽ.
Các thành phần chính của một hồ sơ bản vẽ khai triển nội thất
Một bộ hồ sơ bản vẽ khai triển nội thất đầy đủ và chuyên nghiệp thường bao gồm nhiều loại bản vẽ khác nhau, mỗi loại phục vụ một mục đích cụ thể.
1. Bản vẽ mặt bằng công năng và bố trí nội thất

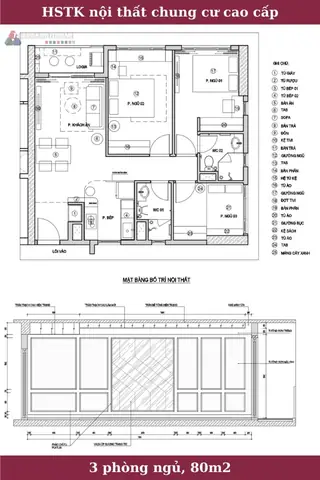

Bản vẽ này thể hiện cách bố trí tổng thể của không gian, bao gồm vị trí của các phòng, đồ nội thất chính, lối đi và các yếu tố kiến trúc khác. Nó giúp hình dung được luồng di chuyển và sự tương tác giữa các khu vực trong nhà.
2. Bản vẽ chi tiết đồ nội thất (Cabinet Drawings/Furniture Details)

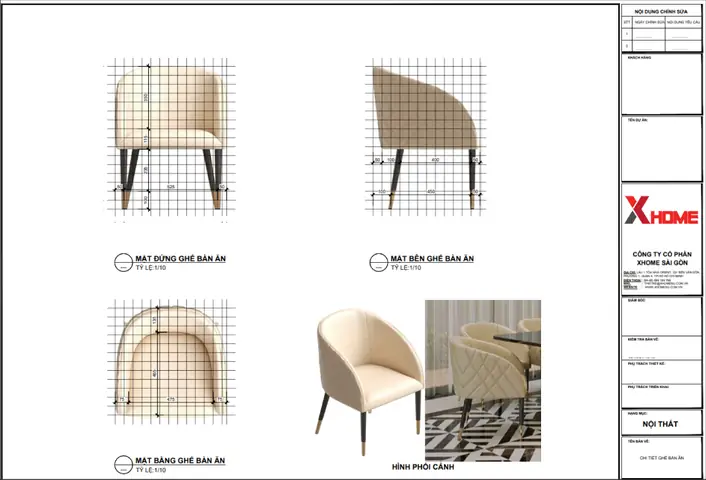

Đây là phần quan trọng nhất, mô tả chi tiết từng món đồ nội thất riêng lẻ. Đối với đồ nội thất rời, nó sẽ cung cấp kích thước tổng thể, vật liệu, màu sắc, kiểu dáng.
Đối với đồ nội thất âm tường, tủ bếp, tủ quần áo, kệ trang trí (Cabinetry):

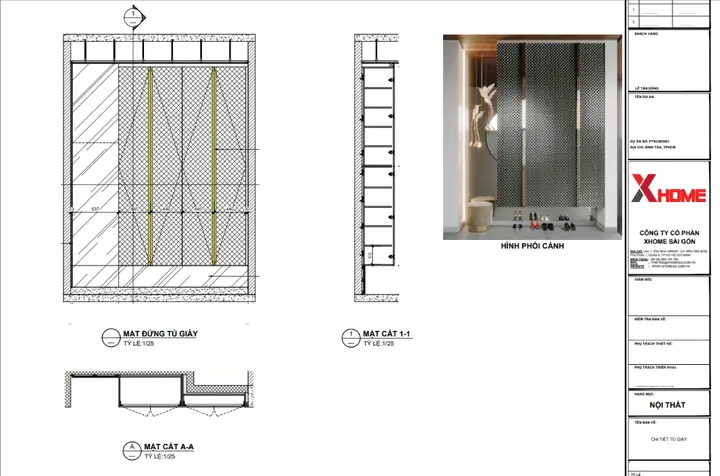

- Mặt đứng: Thể hiện hình ảnh trực quan của món đồ nội thất nhìn từ phía trước, bao gồm chiều cao, chiều rộng, chiều sâu, vị trí và kích thước của các ngăn kéo, cánh tủ, đợt kệ, tay nắm, và các chi tiết trang trí khác.
- Mặt cắt: Cho thấy cấu tạo bên trong, cách thức lắp ghép các bộ phận, độ dày của vật liệu, loại phụ kiện sử dụng (bản lề, ray trượt, tay nâng,…).
- Chi tiết kết cấu: Mô tả rõ cách thức các bộ phận được liên kết với nhau, cách thức lắp đặt vào tường hoặc sàn, đảm bảo sự chắc chắn và an toàn.
- Bảng vật liệu và màu sắc: Chỉ rõ loại gỗ (gỗ tự nhiên, gỗ công nghiệp, MDF, MFC, HDF…), lớp phủ bề mặt (veneer, laminate, acrylic, sơn PU…), màu sắc mã hiệu theo bảng màu chuẩn, và các loại phụ kiện đi kèm (tay nắm, bản lề, ray trượt, mặt đá,…).
3. Bản vẽ trần, sàn, tường và ánh sáng
- Trần: Thể hiện thiết kế trần (trần phẳng, trần giật cấp, trần gỗ, trần thạch cao…), vị trí lắp đặt đèn, quạt trần, hệ thống điều hòa âm trần, và các chi tiết trang trí khác trên trần.
- Sàn: Mô tả loại vật liệu lát sàn (gạch, gỗ, đá, thảm…), hướng lát, vị trí và kiểu dáng của các chi tiết bo viền hoặc chuyển tiếp giữa các vật liệu.
- Tường: Chỉ rõ cách xử lý bề mặt tường (sơn, giấy dán tường, ốp gỗ, ốp đá, tấm trang trí…), vị trí lắp đặt công tắc, ổ cắm, hệ thống điện, âm thanh, điều hòa, và các chi tiết trang trí khác.
- Ánh sáng: Bản vẽ chiếu sáng chi tiết, thể hiện vị trí, loại đèn (âm trần, đèn thả, đèn tường, đèn hắt…), công suất, cường độ ánh sáng mong muốn, và cách bố trí công tắc điều khiển.
4. Bản vẽ chi tiết kỹ thuật (Technical Details)
Có thể bạn quan tâm: Hồ Sơ Qs Nội Thất: Hướng Dẫn Chi Tiết Và Kinh Nghiệm Thực Tế
Bao gồm các chi tiết đặc biệt hoặc phức tạp cần được làm rõ, ví dụ như chi tiết cầu thang, lan can, các hệ thống kết cấu đặc biệt, hoặc các giải pháp thi công độc đáo.
5. Bảng thống kê vật liệu và khối lượng (Bill of Quantities – BOQ)
Đây là một danh sách chi tiết liệt kê tất cả các loại vật liệu, phụ kiện, thiết bị cần thiết cho công trình, cùng với số lượng, đơn vị tính và đơn giá (nếu có). Bảng BOQ giúp lập dự toán chi phí chính xác và quản lý vật tư hiệu quả.
Quy trình tạo lập và sử dụng hồ sơ bản vẽ khai triển nội thất
Quy trình này đòi hỏi sự phối hợp chặt chẽ giữa kiến trúc sư/nhà thiết kế, gia chủ và đơn vị thi công.
Bước 1: Thu thập thông tin và yêu cầu
- Từ gia chủ: Hiểu rõ nhu cầu, sở thích, phong cách sống, ngân sách, và các yêu cầu đặc biệt của gia chủ.
- Từ hiện trạng công trình: Khảo sát kỹ lưỡng hiện trạng, đo đạc kích thước chính xác, kiểm tra hệ thống điện, nước, kết cấu hiện có.
- Từ kiến trúc sư/nhà thiết kế: Dựa trên bản thiết kế ý tưởng, bản vẽ kiến trúc, và các yêu cầu đã thu thập để bắt đầu lập bản vẽ khai triển.
Bước 2: Lập bản vẽ khai triển
- Phác thảo ban đầu: Dựa trên bản thiết kế 2D hoặc 3D, phác thảo các chi tiết cơ bản.
- Chi tiết hóa từng hạng mục: Đi sâu vào từng món đồ nội thất, từng khu vực chức năng, cung cấp đầy đủ thông số kỹ thuật, vật liệu, phụ kiện.
- Kiểm tra tính khả thi: Đảm bảo các chi tiết thiết kế là khả thi trong thực tế thi công, phù hợp với tiêu chuẩn vật liệu và kỹ thuật xây dựng.
- Sử dụng phần mềm chuyên dụng: Các phần mềm như AutoCAD, SketchUp Pro, Revit, 3ds Max,… là công cụ đắc lực để tạo ra các bản vẽ chính xác và chuyên nghiệp.
Bước 3: Duyệt bản vẽ
- Kiến trúc sư/Nhà thiết kế trình bày: Giải thích chi tiết các bản vẽ cho gia chủ và đơn vị thi công.
- Gia chủ góp ý: Gia chủ xem xét, đưa ra các phản hồi, yêu cầu chỉnh sửa (nếu có).
- Đơn vị thi công phản biện: Đơn vị thi công kiểm tra tính khả thi và đưa ra các đề xuất cải tiến để tối ưu hóa quá trình sản xuất và lắp đặt.
- Chốt bản vẽ: Sau khi các bên thống nhất, bản vẽ sẽ được ký duyệt và trở thành cơ sở pháp lý cho việc thi công.
Bước 4: Sản xuất và thi công
- Chuyển giao bản vẽ: Bản vẽ khai triển được chuyển giao cho xưởng sản xuất và đội thi công.
- Kiểm soát quy trình: Đơn vị thi công tuân thủ nghiêm ngặt các chỉ dẫn trên bản vẽ. Đội ngũ giám sát sẽ thường xuyên kiểm tra tiến độ và chất lượng để đảm bảo sự tuân thủ.
Bước 5: Nghiệm thu và bàn giao
Có thể bạn quan tâm: Hồ Sơ Thiết Kế Nội Thất Văn Phòng: Hướng Dẫn Chi Tiết Cho Chủ Đầu Tư
- Kiểm tra chất lượng: Sản phẩm hoàn thiện được kiểm tra đối chiếu với bản vẽ khai triển.
- Nghiệm thu: Gia chủ và đại diện đơn vị thi công tiến hành nghiệm thu công trình.
Những lưu ý quan trọng khi làm việc với hồ sơ bản vẽ khai triển nội thất
Để đảm bảo hiệu quả và tránh rắc rối, có một số điểm quan trọng cần lưu ý:
1. Minh bạch và rõ ràng trong mọi thông số
- Chỉ số đo lường: Luôn sử dụng đơn vị đo lường nhất quán (milimét là phổ biến).
- Vật liệu: Ghi rõ loại vật liệu, mã màu, mã vân, nguồn gốc (nếu cần).
- Phụ kiện: Chỉ định rõ loại bản lề, ray trượt, tay nâng,… của hãng nào, model nào để đảm bảo chất lượng và sự đồng bộ.
2. Phối hợp chặt chẽ với đơn vị thi công ngay từ đầu
Sự tham vấn ý kiến của đơn vị thi công trong quá trình lập bản vẽ sẽ giúp phát hiện sớm các vấn đề kỹ thuật, tìm ra giải pháp thi công tối ưu, và giảm thiểu chi phí không cần thiết.
3. Luôn có bản vẽ chi tiết cho các chi tiết phức tạp
Đối với những món đồ nội thất có cấu tạo phức tạp, hoặc những chi tiết trang trí đặc biệt, việc cung cấp bản vẽ cắt chi tiết sẽ giúp các thợ thủ công dễ dàng hình dung và thực hiện.
4. Đừng quên bảng thống kê vật liệu (BOQ)
Bảng thống kê vật liệu giúp bạn kiểm soát ngân sách, lên kế hoạch mua sắm vật tư và tránh tình trạng thiếu hụt hoặc dư thừa vật liệu không đáng có.
5. Yêu cầu cập nhật bản vẽ nếu có thay đổi
Trong quá trình thi công, đôi khi sẽ có những thay đổi nhỏ phát sinh. Mọi thay đổi cần được ghi nhận và cập nhật vào bản vẽ khai triển. Sau đó, các bên liên quan cần ký duyệt lại bản vẽ đã cập nhật để tránh nhầm lẫn.
Kết luận
Hồ sơ bản vẽ khai triển nội thất là tài liệu kỹ thuật cốt lõi, mang lại sự chuyên nghiệp, chính xác và hiệu quả cho mọi dự án thiết kế và thi công nội thất. Đầu tư thời gian và công sức vào việc tạo lập một bộ hồ sơ chất lượng sẽ là nền tảng vững chắc để biến ý tưởng thiết kế thành không gian sống tiện nghi, thẩm mỹ và bền vững. Tại noithatthanhminh.com, chúng tôi luôn chú trọng đến từng chi tiết của bản vẽ để mang đến sự hài lòng tối đa cho quý khách hàng.
