Bản vẽ nội thất là ngôn ngữ chung của kiến trúc sư, nhà thiết kế và khách hàng, giúp hiện thực hóa những ý tưởng về không gian sống. Tuy nhiên, để “đọc hiểu” được ngôn ngữ này, việc nắm vững các ký hiệu vật dụng trong bản vẽ nội thất là vô cùng cần thiết. Những ký hiệu này không chỉ đơn thuần là hình vẽ mà chúng còn mang theo thông tin quan trọng về loại hình, kích thước, và cách bố trí của từng vật dụng, góp phần tạo nên một không gian hài hòa và tiện nghi. Bài viết này của noithatthanhminh.com sẽ cùng bạn khám phá sâu hơn về ý nghĩa và cách ứng dụng của các ký hiệu này, giúp bạn dễ dàng hình dung và làm việc hiệu quả hơn với các bản vẽ thiết kế.
Tầm Quan Trọng Của Ký Hiệu Vật Dụng Trong Bản Vẽ Nội Thất
Có thể bạn quan tâm: Kế Hoạch Của Sales Thiết Kế Thi Công Nội Thất: Hướng Dẫn Toàn Diện
Trong lĩnh vực thiết kế nội thất, việc sử dụng các ký hiệu chuyên biệt để biểu diễn vật dụng không chỉ là một quy ước mà còn là một nguyên tắc cốt lõi, mang lại nhiều lợi ích thiết thực. Đầu tiên, chúng giúp chuẩn hóa thông tin. Thay vì phải mô tả dài dòng bằng lời, một ký hiệu chuẩn xác có thể truyền tải ngay lập tức loại vật dụng, đôi khi cả kích thước và chức năng của nó. Điều này đặc biệt quan trọng trong các dự án lớn, nơi nhiều bên cùng tham gia và cần một ngôn ngữ chung để tránh sai sót. Hơn nữa, các ký hiệu này còn giúp tiết kiệm đáng kể thời gian trong quá trình thiết kế và thi công. Việc vẽ lại một chiếc ghế hay một chiếc tủ với đầy đủ chi tiết thực tế trên mỗi bản vẽ là điều không thể, do đó, việc sử dụng ký hiệu đơn giản hóa quy trình, cho phép nhà thiết kế tập trung vào tổng thể không gian và bố cục.
Các ký hiệu vật dụng trong bản vẽ nội thất còn đóng vai trò then chốt trong việc đảm bảo tính chính xác. Mỗi ký hiệu đều được quy ước rõ ràng, giúp mọi người liên quan, từ kiến trúc sư, nhà thầu đến người thợ thi công, đều có thể hiểu đúng ý đồ thiết kế. Điều này hạn chế tối đa những hiểu lầm có thể dẫn đến sai sót trong quá trình triển khai thực tế. Cuối cùng, việc sử dụng ký hiệu chuyên nghiệp cũng thể hiện sự bài bản và chuyên nghiệp của bản vẽ, giúp khách hàng dễ dàng theo dõi và hình dung không gian của mình một cách trực quan nhất. Với những lợi ích này, việc hiểu và áp dụng đúng các ký hiệu là nền tảng không thể thiếu cho bất kỳ ai làm việc trong ngành nội thất.
Những Quy Ước Chung Về Ký Hiệu Trong Bản Vẽ Nội Thất
Có thể bạn quan tâm: Kế Hoạch Marketing Hiệu Quả Cho Công Ty Nội Thất: Từ Chiến Lược Đến Triển Khai
Để đảm bảo tính nhất quán và dễ đọc, các ký hiệu vật dụng trong bản vẽ nội thất thường tuân theo một số quy ước chung. Điều này giúp mọi người, dù đến từ các đơn vị hay khu vực khác nhau, đều có thể hiểu và làm việc với bản vẽ một cách hiệu quả. Một trong những nguyên tắc cơ bản nhất là việc thể hiện các vật dụng từ góc nhìn trên cao (top view). Khi nhìn từ trên xuống, các vật dụng sẽ được đơn giản hóa thành các hình khối cơ bản như hình chữ nhật, hình vuông, hình tròn, hoặc các hình dạng đặc trưng khác. Mục đích là để tập trung vào vị trí, kích thước tương đối và mối quan hệ giữa các vật dụng trong không gian, chứ không phải chi tiết trang trí.
Ngoài ra, mức độ chi tiết của ký hiệu cũng có thể thay đổi tùy thuộc vào mục đích của bản vẽ. Đối với bản vẽ mặt bằng bố trí chung, các ký hiệu thường rất đơn giản, chỉ là những đường nét cơ bản để định hình vật dụng. Tuy nhiên, trong các bản vẽ chi tiết hơn, như bản vẽ triển khai đồ nội thất, ký hiệu có thể được bổ sung thêm các đường nét phụ để thể hiện rõ hơn về cấu tạo, vật liệu hoặc các chức năng đặc biệt. Một quy ước quan trọng khác là việc sử dụng tỷ lệ. Tất cả các ký hiệu và bản vẽ đều phải tuân thủ một tỷ lệ nhất định (ví dụ: 1:50, 1:100) để người đọc có thể dễ dàng ước lượng kích thước thực tế của vật dụng và không gian. Tỷ lệ này thường được ghi rõ trên bản vẽ.
Cuối cùng, hầu hết các bản vẽ đều đi kèm với một bảng chú giải (legend) hoặc ghi chú. Bảng chú giải này là nơi giải thích chi tiết ý nghĩa của từng ký hiệu đặc biệt không phổ biến hoặc các ký hiệu mà nhà thiết kế muốn làm rõ. Dù các ký hiệu cơ bản thường được hiểu rộng rãi, việc có một bảng chú giải cụ thể vẫn là một yếu tố quan trọng để đảm bảo không có sự nhầm lẫn. Tuân thủ những quy ước chung này là chìa khóa để tạo ra những bản vẽ nội thất rõ ràng, chính xác và dễ hiểu.
Giải Mã Chi Tiết Các Ký Hiệu Vật Dụng Nội Thất Phổ Biến
Có thể bạn quan tâm: Xây Dựng Kế Hoạch Marketing Hiệu Quả Cho Sản Phẩm Nội Thất
Để thực sự làm chủ việc đọc bản vẽ nội thất, chúng ta cần đi sâu vào từng nhóm ký hiệu vật dụng trong bản vẽ nội thất cụ thể. Mỗi loại vật dụng, từ đồ dùng cơ bản đến thiết bị chuyên dụng, đều có cách biểu diễn riêng biệt, giúp người xem dễ dàng phân biệt và hình dung.
Ký Hiệu Đồ Dùng Gia Đình Cơ Bản
Các đồ dùng gia đình cơ bản là những vật dụng không thể thiếu trong mọi không gian sống. Hiểu rõ ký hiệu của chúng là bước đầu tiên để giải mã bản vẽ.
- Giường ngủ: Thường được biểu diễn bằng một hình chữ nhật hoặc hình vuông, bên trong có thể có các đường gạch ngang hoặc hình vuông nhỏ để mô phỏng gối và đệm. Kích thước của hình chữ nhật sẽ phản ánh kích thước giường (đơn, đôi, queen, king).
- Ghế sofa: Thường là hình chữ nhật dài hoặc hình chữ L, với các đường cong nhẹ hoặc hình vuông nhỏ bên trong để chỉ vị trí đệm ngồi và tựa lưng. Sofa đôi, ba, hay góc đều có ký hiệu đặc trưng.
- Bàn (bàn ăn, bàn trà, bàn làm việc): Ký hiệu đơn giản là hình tròn, hình vuông hoặc hình chữ nhật. Với bàn ăn, thường có thêm các hình tròn nhỏ xung quanh để biểu thị ghế ngồi. Bàn làm việc có thể có thêm hình chữ nhật nhỏ (máy tính) hoặc ghế xoay đi kèm.
- Ghế đơn: Được vẽ bằng hình vuông, hình tròn hoặc hình chữ nhật nhỏ, đôi khi có đường cong ở lưng ghế để mô phỏng hình dạng thực tế.
- Tủ (tủ quần áo, tủ kệ, tủ bếp): Thường là hình chữ nhật hoặc hình vuông đặc, có thể có các đường thẳng song song hoặc dấu X để biểu thị cánh cửa, ngăn kéo hoặc các kệ bên trong.
- Kệ sách/Kệ trang trí: Tương tự tủ, nhưng có thể có các đường ngang để chỉ các tầng kệ rõ ràng hơn.
Ký Hiệu Thiết Bị Vệ Sinh
Trong phòng tắm và nhà vệ sinh, các thiết bị vệ sinh cũng có những ký hiệu riêng, giúp định hình không gian và đường cấp thoát nước.
- Bồn cầu (Toilet): Ký hiệu phổ biến là một hình bầu dục hoặc chữ U, có phần đế hình chữ nhật ở phía sau.
- Chậu rửa mặt (Lavabo/Sink): Thường là hình tròn hoặc hình bầu dục, có thêm một hình chữ nhật nhỏ ở phía sau hoặc bên cạnh để chỉ vòi nước.
- Bồn tắm (Bathtub): Biểu diễn bằng một hình chữ nhật dài, bên trong có thể có đường cong nhẹ để mô phỏng lòng bồn.
- Vòi sen (Shower): Thường là một hình vuông hoặc hình tròn với dấu X hoặc hình mũi tên chỉ vị trí vòi xả nước, đôi khi có thêm một hình vuông nhỏ để biểu thị khu vực đứng tắm.
Ký Hiệu Thiết Bị Bếp
Khu vực bếp là nơi tập trung nhiều thiết bị, và việc nhận diện đúng ký hiệu sẽ giúp bố trí công năng hợp lý.
- Bếp nấu (Bếp ga/Bếp điện từ): Thường là một hình vuông hoặc hình chữ nhật nhỏ, với các hình tròn nhỏ bên trong để biểu thị các vùng nấu hoặc một hình chữ thập nếu là bếp gas.
- Bồn rửa chén (Kitchen Sink): Tương tự lavabo, là hình chữ nhật hoặc hình tròn, có một hình chữ nhật nhỏ ở cạnh biểu thị vòi nước. Đôi khi có hai hình chữ nhật để chỉ bồn đôi.
- Tủ lạnh (Refrigerator): Thường là một hình chữ nhật lớn, có thể có một đường thẳng dọc ở giữa để biểu thị hai cánh cửa hoặc một chữ “F” (Freezer) nhỏ.
- Lò vi sóng/Lò nướng: Các thiết bị này thường được bố trí âm tủ hoặc trên kệ, ký hiệu có thể là hình vuông/chữ nhật với các đường nét đơn giản, thường đi kèm với ghi chú.
Ký Hiệu Thiết Bị Điện
Các thiết bị điện đóng vai trò quan trọng trong việc cung cấp ánh sáng và nguồn năng lượng, và ký hiệu của chúng cũng cần được nắm rõ.
- Ổ cắm điện (Socket): Thường là một hình tròn nhỏ, có thể có một hoặc hai đường thẳng đi ra từ tâm để chỉ loại ổ cắm.
- Công tắc đèn (Switch): Biểu diễn bằng một hình tròn nhỏ với một đường thẳng chéo bên trong hoặc một ký hiệu mũi tên.
- Đèn trần (Ceiling Light): Thường là một hình tròn lớn, có thể có dấu X ở giữa hoặc một vài đường cong để chỉ chùm sáng.
- Đèn tường (Wall Light): Ký hiệu nhỏ hơn đèn trần, thường gắn vào tường và có thể có đường cong chỉ hướng chiếu sáng.
Việc nắm vững các ký hiệu vật dụng trong bản vẽ nội thất này không chỉ giúp bạn đọc hiểu bản vẽ một cách trôi chảy mà còn là nền tảng để bạn có thể tự mình phác thảo những ý tưởng ban đầu, giao tiếp hiệu quả hơn với các nhà thiết kế và đảm bảo quá trình thi công diễn ra đúng như mong muốn.

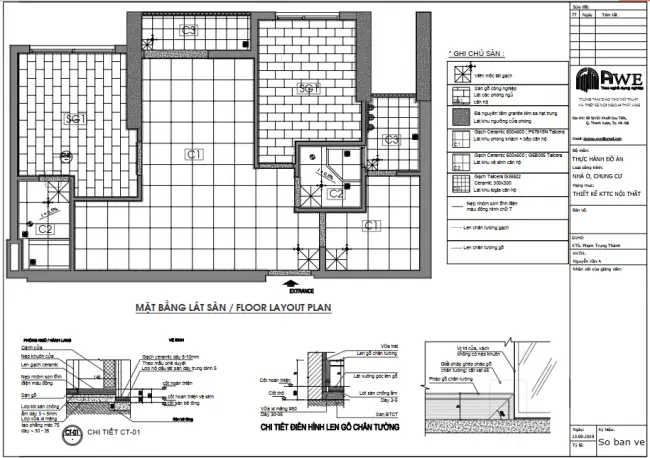

Cách Đọc Và Hiểu Một Bản Vẽ Nội Thất Hoàn Chỉnh
Việc giải mã các ký hiệu vật dụng trong bản vẽ nội thất chỉ là một phần của quá trình đọc hiểu toàn bộ bản vẽ. Để có cái nhìn tổng thể và chính xác nhất, người đọc cần kết hợp nhiều yếu tố khác nhau và tuân thủ một quy trình nhất định. Đầu tiên và quan trọng nhất, hãy luôn tìm kiếm và đọc kỹ phần chú giải (Legend) của bản vẽ. Đây là “chìa khóa” giúp bạn hiểu được các ký hiệu đặc biệt hoặc các quy ước riêng mà nhà thiết kế đã sử dụng. Mỗi dự án có thể có những ký hiệu tùy chỉnh nhỏ, và phần chú giải sẽ làm rõ điều đó.
Tiếp theo, hãy chú ý đến tỷ lệ bản vẽ. Tỷ lệ này (ví dụ 1:50, 1:100) sẽ giúp bạn ước lượng kích thước thực tế của không gian và các vật dụng. Nếu bản vẽ không có tỷ lệ rõ ràng, việc đánh giá kích thước sẽ trở nên rất khó khăn và dễ gây sai lệch. Sau đó, bắt đầu từ tổng thể đến chi tiết. Quan sát bố cục chung của căn phòng, vị trí các bức tường, cửa ra vào và cửa sổ. Điều này giúp bạn định hình không gian trước khi đi sâu vào từng vật dụng. Xác định các khu vực chức năng chính như phòng khách, phòng ngủ, bếp, nhà vệ sinh.
Khi đã có cái nhìn tổng thể, bạn có thể bắt đầu tập trung vào các ký hiệu vật dụng trong bản vẽ nội thất cụ thể. Dựa vào những kiến thức đã học về các ký hiệu phổ biến, bạn sẽ nhận diện được đâu là giường, sofa, bàn, tủ, thiết bị vệ sinh, hay thiết bị bếp. Hãy chú ý đến khoảng cách giữa các vật dụng và không gian trống xung quanh chúng. Một bản vẽ tốt không chỉ thể hiện vật dụng mà còn tính toán đến lối đi, không gian sử dụng và sự thoải mái cho người dùng. Các con số ghi trên bản vẽ thường là kích thước (chiều dài, chiều rộng) hoặc khoảng cách, bạn cần đọc và hiểu chúng để có cái nhìn chính xác về không gian.
Cuối cùng, đừng ngần ngại đặt câu hỏi nếu có bất kỳ điều gì không rõ ràng. Một bản vẽ nội thất là công cụ giao tiếp, và việc trao đổi với kiến trúc sư hoặc nhà thiết kế sẽ giúp bạn hiểu sâu hơn về ý đồ và giải pháp mà họ đưa ra. Việc áp dụng cách đọc này một cách có hệ thống sẽ giúp bạn nắm bắt toàn bộ thông điệp mà bản vẽ muốn truyền tải, từ đó đưa ra những quyết định sáng suốt và hiệu quả hơn trong quá trình thiết kế và thi công nội thất.
Những Lưu Ý Quan Trọng Khi Sử Dụng Ký Hiệu Vật Dụng Trong Bản Vẽ Nội Thất
Khi làm việc với các ký hiệu vật dụng trong bản vẽ nội thất, dù ở vai trò người thiết kế hay người đọc bản vẽ, việc tuân thủ một số lưu ý quan trọng sẽ giúp đảm bảo tính chính xác, rõ ràng và hiệu quả của quá trình. Đối với nhà thiết kế, điều quan trọng nhất là phải tuân thủ các tiêu chuẩn và quy ước quốc tế hoặc quốc gia. Mặc dù có thể có một số biến thể nhỏ, việc sử dụng các ký hiệu đã được công nhận rộng rãi sẽ giúp bản vẽ dễ hiểu hơn cho mọi đối tượng. Sự sáng tạo trong thiết kế là cần thiết, nhưng không nên đi quá xa khỏi các quy tắc cơ bản trong việc biểu diễn ký hiệu, tránh gây nhầm lẫn.
Một lưu ý khác là luôn duy trì tính nhất quán. Trong cùng một bản vẽ hoặc một bộ bản vẽ cho cùng một dự án, hãy đảm bảo rằng một ký hiệu luôn biểu thị cùng một vật dụng. Việc thay đổi cách biểu diễn của cùng một đối tượng trong các bản vẽ khác nhau sẽ làm giảm độ tin cậy và gây khó khăn cho người đọc. Hơn nữa, hãy cân nhắc mức độ chi tiết phù hợp. Đối với bản vẽ mặt bằng tổng thể, ký hiệu nên đơn giản để dễ nhìn. Khi đi vào bản vẽ chi tiết hơn, có thể bổ sung thêm các đường nét hoặc ghi chú để làm rõ cấu tạo hoặc chức năng. Đừng quá tải bản vẽ với quá nhiều chi tiết không cần thiết, điều này có thể khiến bản vẽ trở nên rối mắt và khó đọc.
Đối với người đọc bản vẽ, hãy luôn tìm kiếm và tham khảo bảng chú giải ký hiệu. Đây là phần không thể thiếu và thường cung cấp những thông tin quan trọng để giải mã các ký hiệu đặc biệt. Nếu không có bảng chú giải, hoặc có ký hiệu mà bạn không thể hiểu, đừng ngần ngại hỏi người thiết kế. Việc hiểu sai một ký hiệu có thể dẫn đến những hậu quả không mong muốn trong quá trình thi công. Một chuyên gia trong ngành thiết kế nội thất chia sẻ: “Bản vẽ là ngôn ngữ. Để giao tiếp hiệu quả, mọi người đều phải nói cùng một ngôn ngữ. Ký hiệu chuẩn mực chính là nền tảng của sự giao tiếp đó.” (Trích dẫn từ một hội thảo chuyên ngành). Điều này nhấn mạnh tầm quan trọng của việc hiểu đúng và sử dụng chính xác các ký hiệu.
Cuối cùng, hãy luôn kiểm tra chéo thông tin. So sánh các ký hiệu trên bản vẽ mặt bằng với bản vẽ mặt đứng, mặt cắt, hoặc phối cảnh 3D (nếu có). Việc này giúp bạn có cái nhìn đa chiều và xác nhận lại ý nghĩa của các ký hiệu, đảm bảo không có sự sai sót hay hiểu lầm nào. Những lưu ý này sẽ giúp bạn làm việc hiệu quả và chuyên nghiệp hơn với các bản vẽ nội thất, góp phần vào sự thành công của mọi dự án.
Việc nắm vững các ký hiệu vật dụng trong bản vẽ nội thất không chỉ là một kỹ năng cơ bản mà còn là yếu tố then chốt giúp bạn tự tin hơn khi làm việc với các bản vẽ thiết kế. Từ những vật dụng quen thuộc như giường, bàn, ghế đến các thiết bị chuyên dụng trong bếp và nhà tắm, mỗi ký hiệu đều mang một thông điệp riêng, góp phần tạo nên một không gian sống hoàn chỉnh và tiện nghi. Hy vọng rằng, với những kiến thức mà chúng tôi đã chia sẻ, bạn sẽ có thể đọc hiểu, phân tích và thậm chí là phác thảo những ý tưởng nội thất của riêng mình một cách hiệu quả hơn. Hãy nhớ rằng, sự tỉ mỉ và chính xác trong từng ký hiệu sẽ là nền tảng vững chắc cho mọi công trình thiết kế thành công.
