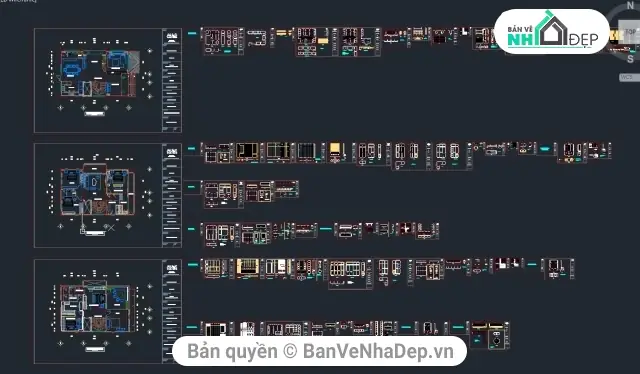

Giới Thiệu Về File Autocad Điện Nước Nội Thất
Việc thiết kế không gian sống hiện đại và tiện nghi ngày nay đòi hỏi sự kết hợp chặt chẽ giữa kiến trúc, nội thất và hệ thống kỹ thuật. Trong đó, file autocad điện nước nội thất đóng vai trò vô cùng quan trọng, là cầu nối giữa ý tưởng thiết kế và bản vẽ thi công chi tiết. Các bản vẽ này không chỉ đơn thuần là các đường nét, ký hiệu mà còn là nền tảng để đảm bảo sự vận hành an toàn, hiệu quả và thẩm mỹ cho mọi công trình. Chúng cung cấp thông tin chính xác về vị trí, kích thước, chủng loại của các thiết bị điện, hệ thống cấp thoát nước, cũng như cách chúng hòa hợp với bố cục nội thất tổng thể.
Ý Định Tìm Kiếm của Người Dùng Khi Search “file autocad đien nước nội thất”
Khi người dùng tìm kiếm cụm từ “file autocad điện nước nội thất”, họ thường có một hoặc nhiều ý định sau:
- Informational (Tìm kiếm thông tin): Người dùng muốn tìm hiểu về khái niệm, tầm quan trọng, quy trình tạo ra, hoặc các yếu tố cần lưu ý khi thiết kế bản vẽ điện nước nội thất. Họ có thể đang tìm kiếm kiến thức chung hoặc các bài viết hướng dẫn.
- Navigational (Tìm kiếm điều hướng): Người dùng có thể đang tìm kiếm các trang web cụ thể cung cấp dịch vụ thiết kế, bản vẽ mẫu, hoặc phần mềm liên quan đến file autocad điện nước nội thất.
- Commercial (Tìm kiếm thương mại): Người dùng đang trong giai đoạn cân nhắc lựa chọn nhà cung cấp dịch vụ thiết kế, kiến trúc sư, hoặc công ty nội thất có khả năng cung cấp bản vẽ file autocad điện nước nội thất chất lượng. Họ có thể đang so sánh các lựa chọn.
- Transactional (Tìm kiếm giao dịch): Người dùng có nhu cầu thuê đơn vị thiết kế, đặt mua bản vẽ file autocad điện nước nội thất, hoặc tìm kiếm các mẫu bản vẽ sẵn để tải về và sử dụng.
Dựa trên phân tích này, ý định tìm kiếm chủ yếu và có khả năng cao nhất cho cụm từ “file autocad điện nước nội thất” là Informational. Người dùng đang tìm kiếm thông tin để hiểu rõ hơn về chủ đề này trước khi tiến tới các hành động cụ thể hơn.
Tầm Quan Trọng Của File Autocad Điện Nước Nội Thất Trong Thiết Kế
Bản vẽ kỹ thuật, đặc biệt là bản vẽ điện nước được thể hiện trên nền tảng Autocad, là yếu tố then chốt cho sự thành công của mọi công trình xây dựng và nội thất. Chúng không chỉ là một yêu cầu pháp lý mà còn là kim chỉ nam cho quá trình thi công, đảm bảo mọi thứ diễn ra suôn sẻ, an toàn và đạt được hiệu quả tối ưu.
1. Đảm Bảo An Toàn Tuyệt Đối
Hệ thống điện và nước trong nhà nếu không được thiết kế và thi công bài bản có thể tiềm ẩn nhiều rủi ro nghiêm trọng. Cháy nổ do chập điện, rò rỉ nước gây ẩm mốc, hư hại kết cấu, thậm chí là tai nạn điện giật có thể xảy ra. Bản vẽ file autocad điện nước nội thất chi tiết sẽ chỉ rõ vị trí lắp đặt dây điện, ổ cắm, công tắc, nguồn nước, ống thoát nước,… một cách khoa học, tuân thủ các tiêu chuẩn an toàn quốc gia và quốc tế. Việc này giúp người thi công tránh được những sai sót cơ bản, đảm bảo nguồn điện được phân bổ hợp lý, tránh quá tải, và hệ thống nước được lắp đặt đúng kỹ thuật, giảm thiểu tối đa nguy cơ rò rỉ.
2. Tối Ưu Hóa Công Năng Sử Dụng
Một thiết kế nội thất đẹp mắt nhưng thiếu đi sự tiện nghi trong vận hành thì cũng trở nên vô nghĩa. Bản vẽ điện nước cần được tích hợp hài hòa với bố cục nội thất. Ví dụ, vị trí các ổ cắm điện phải được tính toán sao cho thuận tiện nhất cho việc sử dụng các thiết bị điện trong phòng mà không gây vướng víu. Hệ thống chiếu sáng cần được bố trí hợp lý để tạo ra không gian sinh hoạt thoải mái và đáp ứng các nhu cầu khác nhau. Tương tự, việc bố trí các điểm cấp thoát nước trong bếp, nhà vệ sinh cần đảm bảo sự thông thoáng và dễ dàng vệ sinh. File autocad điện nước nội thất giúp các kiến trúc sư và nhà thiết kế có cái nhìn tổng thể, phối hợp chặt chẽ giữa công năng của hệ thống kỹ thuật và thẩm mỹ của không gian sống.
Có thể bạn quan tâm: File Cad Bổ Kỹ Thuật Nội Thất: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu
3. Tiết Kiệm Chi Phí và Thời Gian Thi Công
Việc có một bộ bản vẽ chi tiết, chính xác ngay từ đầu sẽ giúp giảm thiểu tối đa các sai sót trong quá trình thi công. Khi mọi thứ đã được lên kế hoạch rõ ràng trên bản vẽ, các đội thợ thi công sẽ dễ dàng triển khai công việc, tránh việc phải dừng lại để giải quyết các vấn đề phát sinh hoặc làm lại. Điều này không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu chi phí vật liệu lãng phí do sai sót. Hơn nữa, một bản vẽ rõ ràng còn giúp việc dự trù vật tư trở nên chính xác hơn, tránh tình trạng thiếu hụt hoặc dư thừa vật liệu.
4. Cơ Sở Pháp Lý và Hồ Sơ Quản Lý
Bản vẽ kỹ thuật là một phần không thể thiếu trong hồ sơ hoàn công của một công trình. Chúng cung cấp thông tin chính xác về hiện trạng thi công, là cơ sở để cơ quan chức năng nghiệm thu, cấp phép. Đối với chủ nhà, bản vẽ này còn là tài liệu quý giá để quản lý, bảo trì và sửa chữa hệ thống điện nước sau này. Khi có sự cố hoặc muốn nâng cấp, cải tạo, bản vẽ sẽ là nguồn thông tin đáng tin cậy giúp xác định vị trí các đường ống, dây dẫn mà không gây ảnh hưởng đến kết cấu hoặc các hệ thống khác.
5. Nền Tảng Cho Các Phiên Bản Thiết Kế Nâng Cao
Với sự phát triển của công nghệ, file autocad điện nước nội thất ngày nay không chỉ dừng lại ở việc thể hiện các bản vẽ 2D. Chúng có thể được tích hợp với các phần mềm thiết kế 3D, mô phỏng năng lượng, hoặc các hệ thống quản lý thông tin công trình (BIM). Điều này mở ra nhiều khả năng ứng dụng hơn, giúp tối ưu hóa thiết kế, dự đoán các vấn đề tiềm ẩn và nâng cao hiệu quả sử dụng năng lượng cho ngôi nhà.
Các Yếu Tố Cần Có Trong Một File Autocad Điện Nước Nội Thất Chất Lượng
Để tạo ra một file autocad điện nước nội thất thực sự hữu ích và đáp ứng được yêu cầu của công trình, bản vẽ cần đảm bảo các yếu tố sau:
1. Bản Vẽ Sơ Đồ Nguyên Lý Hệ Thống Điện
Đây là phần quan trọng nhất của bản vẽ điện, thể hiện logic kết nối của toàn bộ hệ thống. Bao gồm:
Có thể bạn quan tâm: File Cad Chi Tiết Thi Công Vật Dụng Nội Thất: Nguồn Tài Nguyên Quý Giá
- Sơ đồ cấp điện: Thể hiện nguồn điện chính, các tủ điện phân phối, cách thức đi dây cho từng khu vực, từng thiết bị.
- Vị trí lắp đặt thiết bị: Biểu diễn rõ ràng vị trí của tất cả các ổ cắm, công tắc, đèn chiếu sáng, quạt thông gió, điều hòa, bình nóng lạnh, các thiết bị báo cháy, báo động,… và ký hiệu theo tiêu chuẩn.
- Kích thước và chủng loại dây dẫn: Chỉ định rõ loại dây điện, tiết diện dây phù hợp với từng phụ tải, đảm bảo an toàn và hiệu quả truyền tải.
- Hệ thống chống sét (nếu có): Mô tả chi tiết cách bố trí kim thu sét, dây dẫn tiếp địa, cọc tiếp địa.
2. Bản Vẽ Sơ Đồ Nguyên Lý Hệ Thống Cấp Thoát Nước
Tương tự như hệ thống điện, bản vẽ nước cũng cần thể hiện rõ ràng:
- Sơ đồ cấp nước: Bao gồm nguồn nước vào nhà (nước máy, giếng khoan), bình chứa, máy bơm tăng áp (nếu có), và đường ống cấp nước đến từng khu vực (nhà vệ sinh, bếp, máy giặt,…).
- Sơ đồ thoát nước: Thể hiện hệ thống ống thoát nước thải, nước mưa, các điểm đấu nối vào hệ thống thoát nước chung của khu vực, bao gồm cả vị trí hố ga.
- Vị trí lắp đặt thiết bị: Chỉ rõ vị trí của vòi nước, bồn rửa, bồn cầu, sen tắm, máy giặt, máy rửa bát,…
- Kích thước và loại ống: Quy định rõ đường kính ống nước cấp, ống nước thoát, loại vật liệu ống phù hợp (nhựa PVC, PPR, ống đồng,…).
3. Bản Vẽ Mặt Bằng Bố Trí Nội Thất Tích Hợp
Đây là phần thể hiện sự hòa hợp giữa bản vẽ kỹ thuật và thiết kế không gian sống. Bản vẽ này sẽ:
- Hiển thị đầy đủ các yếu tố nội thất: Tường, cửa, cửa sổ, đồ nội thất chính (giường, tủ, sofa, bàn ăn, bếp,…).
- Tích hợp vị trí điện nước: Các điểm đặt ổ cắm, công tắc, đường ống cấp nước, thoát nước được bố trí một cách hợp lý, không xung đột với bố cục nội thất và thuận tiện cho sinh hoạt. Ví dụ, ổ cắm tivi, ổ cắm máy tính, ổ cắm bếp cần được đặt ở vị trí chiến lược.
- Đảm bảo tính thẩm mỹ: Việc bố trí điện nước không làm ảnh hưởng đến vẻ đẹp tổng thể của không gian, thậm chí còn có thể được tích hợp một cách tinh tế.
4. Chú Thích, Ký Hiệu và Tiêu Chuẩn
- Bảng chú giải ký hiệu: Cung cấp đầy đủ và rõ ràng ý nghĩa của tất cả các ký hiệu được sử dụng trên bản vẽ, giúp người đọc dễ dàng giải mã.
- Tiêu chuẩn áp dụng: Ghi rõ các tiêu chuẩn kỹ thuật (ví dụ: TCVN) mà bản vẽ tuân thủ.
- Thông tin công trình: Bao gồm tên công trình, địa chỉ, tên chủ đầu tư, tên đơn vị thiết kế, ngày lập bản vẽ, tỷ lệ bản vẽ,…
5. Tệp tin Autocad Chuẩn
- Định dạng tệp: Tệp tin Autocad (thường là định dạng .dwg) phải được lưu trữ ở phiên bản tương thích với phần mềm Autocad phổ biến.
- Layer khoa học: Sử dụng các layer (lớp) rõ ràng để phân loại các đối tượng (ví dụ: layer cho tường, layer cho cửa, layer cho điện, layer cho nước,…), giúp dễ dàng quản lý, hiển thị và chỉnh sửa bản vẽ.
- Tỷ lệ bản vẽ chính xác: Đảm bảo tất cả các đối tượng được vẽ đúng tỷ lệ.
Quy Trình Lập File Autocad Điện Nước Nội Thất Chuẩn
Việc tạo ra một file autocad điện nước nội thất chất lượng là một quá trình đòi hỏi sự tỉ mỉ và chuyên môn. Dưới đây là các bước cơ bản:
Bước 1: Thu Thập Thông Tin Ban Đầu
- Nghiên cứu hồ sơ thiết kế kiến trúc: Hiểu rõ mặt bằng, mặt cắt, mặt đứng, chi tiết kiến trúc của công trình.
- Lấy yêu cầu từ chủ đầu tư/khách hàng: Nắm bắt nhu cầu sử dụng điện nước, số lượng thiết bị, sở thích thẩm mỹ của gia chủ.
- Khảo sát hiện trạng (nếu là công trình cải tạo): Đánh giá tình trạng hệ thống điện nước hiện có để đưa ra phương án thiết kế phù hợp.
Bước 2: Phác Thảo Ý Tưởng và Lên Sơ Đồ Nguyên Lý
- Vẽ mặt bằng bố trí nội thất sơ bộ: Xác định vị trí các phòng chức năng, đồ đạc chính.
- Lên sơ đồ nguyên lý hệ thống điện: Xác định vị trí tủ điện, các đường đi dây chính, các điểm đấu nối thiết bị.
- Lên sơ đồ nguyên lý hệ thống nước: Xác định vị trí nguồn cấp, đường ống cấp và thoát nước chính, các thiết bị vệ sinh, thiết bị bếp.
Bước 3: Chi Tiết Hóa Bản Vẽ Trên Autocad
- Vẽ lại mặt bằng nội thất: Sử dụng Autocad để vẽ chính xác mặt bằng theo tỷ lệ, bao gồm tường, cửa, cửa sổ.
- Triển khai bản vẽ điện: Dựa trên sơ đồ nguyên lý, vẽ chi tiết vị trí ổ cắm, công tắc, đèn, đường đi dây, ký hiệu thiết bị điện.
- Triển khai bản vẽ nước: Vẽ chi tiết vị trí các đầu cấp nước, thoát nước, đường ống nước, ký hiệu thiết bị vệ sinh, thiết bị bếp.
- Tích hợp bản vẽ điện nước vào mặt bằng nội thất: Đảm bảo sự hài hòa và không xung đột giữa các yếu tố.
Bước 4: Kiểm Tra và Rà Soát
- Đối chiếu với yêu cầu và tiêu chuẩn: Đảm bảo bản vẽ tuân thủ đúng các yêu cầu của chủ đầu tư và các tiêu chuẩn kỹ thuật hiện hành.
- Kiểm tra sự logic và an toàn: Rà soát lại toàn bộ hệ thống điện nước để phát hiện và loại bỏ các sai sót, đảm bảo an toàn tuyệt đối.
- Rà soát xung đột: Kiểm tra xem có bất kỳ xung đột nào giữa hệ thống điện, nước và cấu trúc kiến trúc, nội thất hay không.
Bước 5: Hoàn Thiện và Bàn Giao Hồ Sơ
- Thêm chú thích, bảng ký hiệu, thông tin công trình: Làm cho bản vẽ đầy đủ và dễ hiểu.
- Đóng gói tệp tin Autocad: Lưu trữ ở định dạng phù hợp, sắp xếp layer khoa học.
- In ấn bản vẽ (nếu cần): Chuẩn bị bản vẽ giấy cho quá trình thi công.
- Bàn giao hồ sơ cho chủ đầu tư/đội thi công.
Lợi Ích Khi Sử Dụng Dịch Vụ Thiết Kế Tại noithatthanhminh.com
Tại noithatthanhminh.com, chúng tôi hiểu rằng một file autocad điện nước nội thất không chỉ là bản vẽ mà còn là sự cam kết về chất lượng, an toàn và thẩm mỹ cho ngôi nhà của bạn. Với đội ngũ kiến trúc sư và kỹ sư giàu kinh nghiệm, chúng tôi mang đến dịch vụ thiết kế chuyên nghiệp, đảm bảo các tiêu chí sau:
- Chuyên môn sâu rộng: Chúng tôi có kiến thức chuyên sâu về cả kiến trúc, nội thất và kỹ thuật điện nước, đảm bảo sự phối hợp hài hòa và tối ưu.
- Bản vẽ chi tiết, chính xác: Mọi bản vẽ đều được lập dựa trên tiêu chuẩn kỹ thuật cao, chi tiết đến từng milimet, giúp quá trình thi công diễn ra thuận lợi và chính xác.
- Tuân thủ an toàn tuyệt đối: An toàn luôn là ưu tiên hàng đầu trong mọi thiết kế của chúng tôi. Hệ thống điện nước được tính toán kỹ lưỡng để đảm bảo an toàn cho người sử dụng.
- Tối ưu công năng và thẩm mỹ: Chúng tôi không chỉ đảm bảo tính năng mà còn chú trọng đến sự hài hòa giữa hệ thống kỹ thuật và phong cách nội thất, tạo nên không gian sống tiện nghi và đẳng cấp.
- Dịch vụ tư vấn tận tâm: Chúng tôi luôn lắng nghe và tư vấn giải pháp phù hợp nhất với nhu cầu và ngân sách của từng khách hàng.
- Bàn giao hồ sơ đầy đủ: Khách hàng sẽ nhận được bộ hồ sơ thiết kế hoàn chỉnh, bao gồm bản vẽ autocad, bản vẽ in, và các tài liệu liên quan khác.
Câu Hỏi Thường Gặp Về File Autocad Điện Nước Nội Thất
Q1: Ai nên là người chịu trách nhiệm lập file autocad điện nước nội thất?
A1: Việc lập file autocad điện nước nội thất nên do các chuyên gia có chuyên môn sâu về kỹ thuật điện, kỹ thuật nước và kiến trúc đảm nhận. Thường là các kỹ sư điện, kỹ sư cấp thoát nước và kiến trúc sư.
Q2: Có thể tự tải các file autocad điện nước nội thất mẫu trên mạng về sử dụng không?
A2: Việc tải các file autocad điện nước nội thất mẫu có thể hữu ích để tham khảo. Tuy nhiên, không nên sử dụng trực tiếp cho công trình của bạn mà không có sự điều chỉnh. Mỗi công trình có đặc điểm riêng về diện tích, công năng, vị trí địa lý và nhu cầu sử dụng, do đó cần có bản vẽ thiết kế riêng để đảm bảo an toàn, hiệu quả và phù hợp.
Q3: Tầm quan trọng của việc tích hợp điện nước vào bản vẽ nội thất là gì?
A3: Tích hợp bản vẽ điện nước vào bản vẽ nội thất giúp đảm bảo vị trí lắp đặt các thiết bị điện, ổ cắm, đường ống nước được bố trí một cách hợp lý, thuận tiện cho sinh hoạt, không gây vướng víu, ảnh hưởng đến thẩm mỹ và tránh các xung đột có thể xảy ra trong quá trình thi công.
Q4: Chi phí để có một bộ file autocad điện nước nội thất là bao nhiêu?
A4: Chi phí này phụ thuộc vào nhiều yếu tố như quy mô công trình, độ phức tạp của hệ thống, yêu cầu cụ thể của khách hàng và đơn vị cung cấp dịch vụ. Để có báo giá chính xác, bạn nên liên hệ trực tiếp với các đơn vị thiết kế chuyên nghiệp để được tư vấn.
Q5: Làm thế nào để đảm bảo hệ thống điện nước trong nhà được an toàn sau khi có bản vẽ?
A5: Bản vẽ chỉ là bước đầu. Để đảm bảo an toàn, bạn cần chọn đội thi công uy tín, có kinh nghiệm và giám sát chặt chẽ quá trình thi công theo đúng bản vẽ. Sau khi hoàn thành, nên kiểm tra kỹ lưỡng và định kỳ bảo trì hệ thống.
Việc sở hữu một bộ file autocad điện nước nội thất chuẩn chỉnh không chỉ là một bước đi cần thiết mà còn là sự đầu tư thông minh cho một không gian sống an toàn, tiện nghi và bền vững. Tại noithatthanhminh.com, chúng tôi luôn sẵn sàng đồng hành cùng bạn trên hành trình kiến tạo tổ ấm mơ ước.
