Trong thế giới kiến trúc và thiết kế nội thất, việc giao tiếp ý tưởng một cách rõ ràng và chính xác là vô cùng quan trọng. Một trong những công cụ thiết yếu để đạt được điều này chính là bảng ký hiệu vật liệu nội thất. Những ký hiệu này không chỉ là những hình vẽ đơn thuần mà còn là ngôn ngữ chung giữa kiến trúc sư, nhà thiết kế, thợ thi công và cả khách hàng. Chúng giúp truyền tải thông tin về loại vật liệu, cách hoàn thiện và các đặc tính kỹ thuật một cách ngắn gọn, chuẩn xác trên bản vẽ kỹ thuật. Bài viết này sẽ đi sâu vào tầm quan trọng, các loại ký hiệu phổ biến và cách áp dụng chúng hiệu quả trong các dự án nội thất.
Có thể bạn quan tâm: Bảng Màu Pastel Nội Thất: Hướng Dẫn Phối Hợp Không Gian Thanh Lịch
Tầm Quan Trọng Của Bảng Ký Hiệu Vật Liệu Nội Thất Trong Thiết Kế
Khi một kiến trúc sư hoặc nhà thiết kế nội thất phác thảo ý tưởng, họ cần một phương pháp chuẩn hóa để thể hiện các vật liệu khác nhau sẽ được sử dụng. Tầm quan trọng của bảng ký hiệu vật liệu nội thất nằm ở khả năng đảm bảo sự đồng nhất và chính xác trong mọi giai đoạn của dự án. Không có những ký hiệu này, việc diễn giải bản vẽ sẽ trở nên mơ hồ, dẫn đến sai sót trong quá trình thi công, lãng phí thời gian và vật liệu, thậm chí ảnh hưởng đến chất lượng cuối cùng của công trình.
Những ký hiệu này giúp loại bỏ sự nhầm lẫn và giảm thiểu nhu cầu giải thích bằng lời nói liên tục. Thay vì phải viết tên đầy đủ của từng vật liệu, một ký hiệu đơn giản có thể truyền tải toàn bộ thông tin cần thiết. Điều này đặc biệt hữu ích trong các dự án lớn, phức tạp, nơi có nhiều bên liên quan cùng làm việc. Hơn nữa, việc sử dụng các ký hiệu chuẩn quốc tế còn tạo điều kiện cho sự hợp tác xuyên biên giới, đảm bảo rằng mọi người tham gia đều hiểu rõ ý đồ thiết kế, bất kể ngôn ngữ của họ là gì. Chúng là nền tảng cho một quy trình làm việc chuyên nghiệp, minh bạch và hiệu quả, góp phần tạo nên những không gian nội thất hoàn thiện và chất lượng cao.

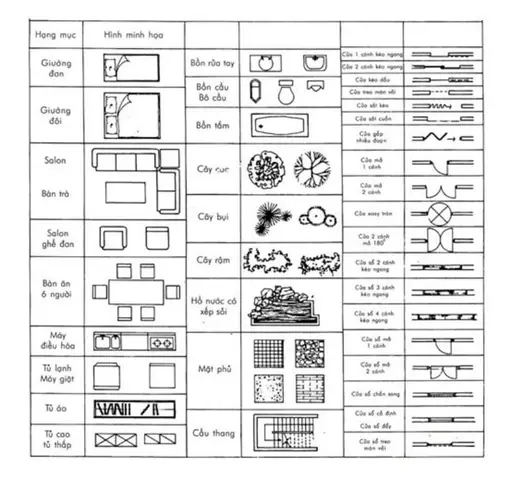

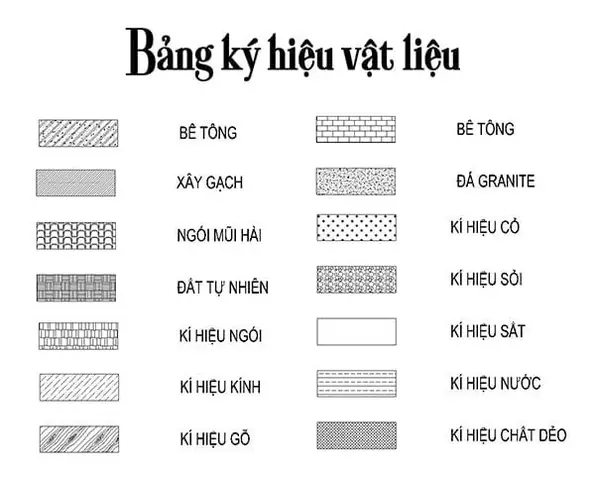

Các Loại Ký Hiệu Vật Liệu Nội Thất Phổ Biến
Để đảm bảo tính nhất quán và dễ hiểu, các ký hiệu vật liệu nội thất thường được chuẩn hóa theo các quy ước kỹ thuật. Mặc dù có thể có một số biến thể nhỏ tùy theo từng quốc gia hoặc công ty, nhưng nhìn chung, chúng tuân theo những nguyên tắc cơ bản giúp người đọc bản vẽ dễ dàng nhận diện. Dưới đây là tổng hợp các ký hiệu phổ biến nhất, được phân loại theo từng nhóm vật liệu chính.
Ký Hiệu Vật Liệu Gỗ
Gỗ là một trong những vật liệu phổ biến và đa dạng nhất trong thiết kế nội thất, từ sàn nhà, tủ kệ đến đồ trang trí. Do đó, việc có các ký hiệu riêng biệt cho gỗ là rất cần thiết để phân biệt giữa các loại gỗ khác nhau và cách xử lý bề mặt của chúng.
- Gỗ tự nhiên (Natural Wood): Thường được biểu thị bằng các đường vân gỗ tự nhiên, có thể là các đường cong không đều hoặc các đường thẳng song song có khoảng cách khác nhau, mô phỏng thớ gỗ. Các đường này thường chạy theo một hướng nhất định, đôi khi có các “nút” nhỏ để thể hiện đặc điểm của gỗ thật.
- Gỗ công nghiệp (Engineered Wood/Plywood/MDF/HDF): Được biểu thị bằng các đường thẳng song song, đều đặn hơn so với gỗ tự nhiên, đôi khi có các đường chấm hoặc đường gạch nhỏ xen kẽ để thể hiện cấu trúc ép dán của vật liệu. Cụ thể:
- Ván ép (Plywood): Thường là các đường song song đơn giản, đôi khi có các nét gạch nhỏ xen kẽ để chỉ các lớp gỗ dán.
- MDF (Medium Density Fiberboard): Có thể là các chấm nhỏ dày đặc hoặc các đường kẻ sọc mảnh và đều, biểu thị cấu trúc sợi nén.
- MFC (Melamine Faced Chipboard): Tương tự như MDF nhưng có thêm lớp bề mặt melamine, có thể được ký hiệu bằng các đường kẻ sọc hoặc chấm mịn, đôi khi kèm theo chú thích về bề mặt.
- Gỗ ghép thanh (Laminated Wood): Có thể được biểu thị bằng các khối chữ nhật nhỏ ghép lại với nhau bằng các đường kẻ thẳng, hoặc các đường song song bị ngắt quãng, thể hiện các thanh gỗ riêng lẻ được dán lại.
Ký Hiệu Vật Liệu Kim Loại
Kim loại mang đến vẻ đẹp hiện đại, bền bỉ và thường được dùng cho khung, chân bàn, phụ kiện hoặc trang trí. Mỗi loại kim loại có đặc tính riêng và cách ký hiệu phản ánh điều đó.
- Thép (Steel): Thường được ký hiệu bằng các đường chéo mảnh và đều đặn, tạo thành các hình bình hành hoặc tam giác nhỏ liên tiếp. Đôi khi có thêm một vài chấm nhỏ xen kẽ giữa các đường chéo.
- Nhôm (Aluminum): Tương tự thép nhưng các đường chéo có thể mảnh hơn và khoảng cách giữa chúng lớn hơn một chút, hoặc có thể dùng các đường kẻ sọc song song rất mịn.
- Đồng (Copper/Brass): Thường được ký hiệu bằng các chấm tròn nhỏ dày đặc hoặc các hình tròn đồng tâm nhỏ, đôi khi xen kẽ với các đường kẻ mảnh. Màu sắc giả định (nếu có trong bản vẽ màu) cũng thường được dùng để phân biệt.
- Gang (Cast Iron): Biểu thị bằng các đường kẻ chéo nhưng thô và đậm hơn thép, đôi khi có thêm các vòng tròn nhỏ không đều để chỉ kết cấu hạt của gang.
Ký Hiệu Vật Liệu Kính
Kính là vật liệu trong suốt, mang lại cảm giác rộng rãi và hiện đại. Ký hiệu kính cần thể hiện được tính chất trong suốt và độ dày.
- Kính thường (Standard Glass): Thường được biểu thị bằng một hoặc hai đường thẳng song song rất mảnh. Đôi khi có thể có các chấm nhỏ nằm giữa hai đường này để nhấn mạnh tính chất trong suốt.
- Kính cường lực (Tempered Glass): Tương tự như kính thường nhưng có thể có thêm một đường gạch ngang nhỏ cắt qua đường thẳng song song, hoặc ký hiệu “T” nhỏ ở góc để chỉ loại kính cường lực.
- Kính mờ/Kính phun cát (Frosted/Sandblasted Glass): Có thể được biểu thị bằng các đường thẳng song song mảnh, nhưng có thêm các chấm nhỏ phân bố ngẫu nhiên hoặc các đường sóng nhẹ để thể hiện bề mặt mờ.
- Kính phản quang/Cách nhiệt (Reflective/Insulated Glass): Thường dùng hai đường song song và một đường mũi tên nhỏ ở giữa để chỉ hướng phản quang, hoặc ký hiệu “I” nhỏ.
Ký Hiệu Vật Liệu Đá
Đá tự nhiên và đá nhân tạo đều mang vẻ đẹp sang trọng, đẳng cấp nhưng có các đặc tính khác nhau.
Có thể bạn quan tâm: Bảng Màu Jotun Xanh Lá Nội Thất: Gợi Ý Và Ứng Dụng
- Đá hoa cương (Granite): Biểu thị bằng các chấm nhỏ và các hình dạng không đều, tượng trưng cho cấu trúc tinh thể hạt của đá. Các đường vân đá sẽ được mô phỏng một cách tự nhiên.
- Đá cẩm thạch (Marble): Thường được ký hiệu bằng các đường vân mềm mại, uốn lượn, không đều và thường là dày hơn, mô phỏng các đường vân đặc trưng của đá cẩm thạch.
- Đá nhân tạo (Artificial Stone/Solid Surface): Có thể được ký hiệu bằng các chấm nhỏ đều đặn hoặc các đường kẻ sọc mịn, đôi khi có thêm các chấm lớn hơn phân bố ngẫu nhiên để mô phỏng các hạt khoáng trong đá nhân tạo.
- Đá phiến (Slate): Biểu thị bằng các đường kẻ ngang hoặc dọc song song, hơi thô và không đều, có thể có thêm các vết nứt nhỏ để thể hiện đặc tính dễ tách lớp của đá phiến.
Ký Hiệu Vật Liệu Vải/Dệt May
Vải được sử dụng cho rèm cửa, bọc ghế, thảm, mang lại sự mềm mại và ấm cúng cho không gian.
- Vải dệt thông thường (Fabric): Thường được biểu thị bằng các đường kẻ caro nhỏ, hoặc các đường chấm chấm xen kẽ, hoặc các đường sóng nhỏ liên tiếp để thể hiện cấu trúc sợi vải.
- Da (Leather): Có thể dùng các đường kẻ sọc mảnh, không đều hoặc các chấm nhỏ rải rác để mô phỏng kết cấu bề mặt da.
- Thảm (Carpet): Biểu thị bằng các đường xoắn ốc nhỏ, các vòng tròn đồng tâm hoặc các chấm nhỏ dày đặc để thể hiện kết cấu sợi thảm mềm mại.
- Nỉ (Felt): Thường là các chấm nhỏ rất dày và đều, hoặc các đường sóng mịn.
Ký Hiệu Vật Liệu Nhựa
Nhựa là vật liệu đa năng, nhẹ và có nhiều màu sắc, được dùng trong nhiều ứng dụng khác nhau.
- PVC/Nhựa tổng hợp (PVC/Synthetics): Thường được ký hiệu bằng các đường kẻ chéo rất mảnh và đều, tương tự thép nhưng thường mảnh hơn và có thể có các chấm nhỏ rải rác.
- Acrylic: Có thể dùng các đường kẻ sọc ngang hoặc dọc rất mịn, hoặc các chấm nhỏ thưa để biểu thị tính chất trong suốt nhưng có thể mờ hơn kính.
Ký Hiệu Vật Liệu Khác
- Bê tông (Concrete): Biểu thị bằng các chấm nhỏ và các hình dạng không đều, tương tự đá hoa cương nhưng thường có sắc thái xám và thô hơn, đôi khi kèm theo các đường nứt nhỏ giả định.
- Gạch men/Gạch sứ (Ceramic/Porcelain Tile): Thường được ký hiệu bằng các ô vuông nhỏ, đều đặn, đôi khi có thêm các đường chéo trong mỗi ô để thể hiện viên gạch. Kích thước và cách sắp xếp của các ô vuông cũng sẽ được chú thích rõ ràng.
- Sơn/Trát (Paint/Plaster): Thường không có ký hiệu đặc trưng trên mặt cắt, mà được chú thích trực tiếp lên bề mặt bằng chữ cái viết tắt (ví dụ: SN cho Sơn Nước, TR cho Trát Vữa) hoặc màu sắc trên bản vẽ phối cảnh.
- Vật liệu cách âm/cách nhiệt (Insulation): Thường dùng các đường sóng liên tiếp, hoặc các đường zig-zag để biểu thị khả năng cách nhiệt, cách âm.
Các ký hiệu này thường xuất hiện trên mặt cắt, mặt bằng hoặc các chi tiết cấu tạo của bản vẽ nội thất. Bên cạnh việc sử dụng ký hiệu trực quan, bản vẽ luôn đi kèm với một bảng chú giải ký hiệu (legend) riêng, nơi giải thích chi tiết ý nghĩa của từng ký hiệu, vật liệu và mã màu (nếu có). Điều này đảm bảo rằng mọi người, từ kỹ sư đến thợ thi công, đều có thể dễ dàng đọc và hiểu bản vẽ, tránh mọi sai sót không đáng có.
Cách Ứng Dụng Bảng Ký Hiệu Vào Bản Vẽ Nội Thất
Việc ứng dụng bảng ký hiệu vật liệu nội thất một cách hiệu quả không chỉ là việc vẽ đúng ký hiệu mà còn là sự hiểu biết về ngữ cảnh và các quy tắc đi kèm. Một bản vẽ được trình bày khoa học sẽ giúp mọi công đoạn từ thiết kế, duyệt bản vẽ đến thi công diễn ra suôn sẻ.
Đảm Bảo Tính Nhất Quán và Chuẩn Hóa
Nguyên tắc hàng đầu là đảm bảo tính nhất quán. Khi đã chọn một bộ ký hiệu nhất định (ví dụ: theo tiêu chuẩn Việt Nam TCVN, hoặc tiêu chuẩn quốc tế ISO, hay tiêu chuẩn của công ty), hãy sử dụng chúng xuyên suốt toàn bộ dự án. Không nên thay đổi ký hiệu của cùng một vật liệu giữa các bản vẽ khác nhau. Sự nhất quán này tạo ra một “ngôn ngữ” dễ đọc và dễ hiểu, đặc biệt khi dự án có nhiều bản vẽ phức tạp hoặc được chia thành nhiều giai đoạn. Việc chuẩn hóa cũng giúp giảm thiểu thời gian đào tạo cho các thành viên mới trong nhóm hoặc các nhà thầu phụ.
Để đạt được điều này, nhiều công ty và cá nhân thường xây dựng một thư viện ký hiệu riêng, hoặc sử dụng các thư viện có sẵn trong các phần mềm thiết kế như AutoCAD, Revit, SketchUp, và kiểm tra kỹ lưỡng trước khi xuất bản bản vẽ.
Sử Dụng Bảng Chú Giải (Legend) Kèm Theo
Bất kỳ bản vẽ nào có sử dụng ký hiệu vật liệu đều BẮT BUỘC phải đi kèm với một bảng chú giải (legend). Bảng chú giải này là “từ điển” của bản vẽ, giải thích chi tiết từng ký hiệu được sử dụng. Mỗi mục trong bảng chú giải cần bao gồm:
- Ký hiệu: Hình ảnh ký hiệu vật liệu.
- Tên vật liệu: Tên đầy đủ và rõ ràng của vật liệu (ví dụ: Gỗ Óc Chó Solid, Đá Marble Carrara, Kính Cường Lực 8mm).
- Mã vật liệu (nếu có): Một mã riêng để dễ dàng tham chiếu đến danh mục vật liệu chi tiết hơn hoặc bảng vật tư.
- Màu sắc/Hoàn thiện (nếu cần): Thông tin bổ sung về màu sắc, vân, hoặc cách hoàn thiện (ví dụ: sơn PU bóng mờ, phủ Melamine màu vân gỗ Sồi).
Bảng chú giải nên được đặt ở vị trí dễ nhìn trên bản vẽ hoặc trên một trang riêng biệt, đảm bảo người đọc có thể dễ dàng tìm thấy và tham chiếu khi cần. Điều này đặc biệt quan trọng cho các dự án lớn với nhiều loại vật liệu khác nhau.
Kết Hợp Ký Hiệu Với Chú Thích (Note)
Mặc dù ký hiệu cung cấp thông tin tổng quan, nhưng đôi khi cần có các chú thích bằng văn bản để làm rõ các chi tiết đặc biệt hoặc các yêu cầu cụ thể. Ví dụ, một ký hiệu cho gỗ có thể cần chú thích thêm về độ dày, loại gỗ cụ thể, hoặc phương pháp xử lý bề mặt.
- Chú thích trực tiếp: Các ghi chú ngắn gọn đặt cạnh ký hiệu trên bản vẽ (ví dụ: “Sơn màu trắng sữa” cho bề mặt tường).
- Ghi chú chung: Một phần ghi chú chung trên bản vẽ để liệt kê các yêu cầu kỹ thuật tổng quát không thể thể hiện qua ký hiệu (ví dụ: “Tất cả vật liệu phải đạt tiêu chuẩn chống cháy loại B”).
Việc kết hợp hài hòa giữa ký hiệu và chú thích giúp bản vẽ vừa trực quan, vừa đầy đủ thông tin, tránh mọi hiểu lầm trong quá trình thi công. Chú ý giữ cho các chú thích ngắn gọn, rõ ràng và sử dụng thuật ngữ chuyên ngành chuẩn.
Có thể bạn quan tâm: Bảng Màu Sơn Nội Thất Nishu Sjaper: Khám Phá Sự Kết Hợp Hoàn Hảo Cho Không Gian Sống
Đọc và Kiểm Tra Bản Vẽ Kỹ Lưỡng
Trước khi đưa bản vẽ vào thực tế, việc đọc và kiểm tra kỹ lưỡng là bước không thể bỏ qua. Người thiết kế cần tự mình xem xét lại toàn bộ bản vẽ để đảm bảo:
- Tính chính xác: Tất cả ký hiệu đã được sử dụng đúng và phù hợp với vật liệu được chỉ định.
- Tính nhất quán: Không có sự mâu thuẫn trong việc sử dụng ký hiệu giữa các phần khác nhau của bản vẽ.
- Sự rõ ràng: Ký hiệu và chú thích dễ đọc, dễ hiểu, không bị che khuất.
- Phù hợp với tiêu chuẩn: Tuân thủ các tiêu chuẩn kỹ thuật hoặc quy ước đã định.
Thêm vào đó, việc nhờ một đồng nghiệp có kinh nghiệm kiểm tra chéo (peer review) cũng là một cách hiệu quả để phát hiện các lỗi tiềm ẩn. Một cặp mắt thứ hai thường có thể nhìn thấy những sai sót mà người thiết kế đã bỏ qua. Việc này đặc biệt quan trọng đối với các dự án lớn, nơi sai sót nhỏ cũng có thể dẫn đến hậu quả lớn về chi phí và thời gian.
Tổng thể, việc ứng dụng bảng ký hiệu vật liệu nội thất đòi hỏi sự tỉ mỉ, kiến thức chuyên môn và tuân thủ các quy tắc chuẩn hóa. Khi được thực hiện đúng cách, chúng sẽ trở thành công cụ đắc lực, tối ưu hóa quy trình thiết kế và thi công, đồng thời nâng cao chất lượng tổng thể của các dự án nội thất. Website noithatthanhminh.com luôn khuyến khích các nhà thiết kế và thi công tuân thủ nghiêm ngặt các tiêu chuẩn này để đảm bảo chất lượng công trình tốt nhất.
Tầm Quan Trọng Của Chuẩn Hóa Ký Hiệu Trong Ngành
Chuẩn hóa ký hiệu vật liệu trong ngành nội thất và kiến trúc là một yếu tố then chốt, không chỉ giúp các cá nhân làm việc hiệu quả hơn mà còn nâng tầm toàn bộ ngành. Việc này tạo ra một hệ thống ngôn ngữ đồ họa chung, cho phép các chuyên gia từ các lĩnh vực khác nhau – kiến trúc sư, kỹ sư kết cấu, nhà thiết kế nội thất, nhà thầu xây dựng, và cả các nhà cung cấp vật liệu – giao tiếp một cách mạch lạc và không mơ hồ.
Thứ nhất, chuẩn hóa giúp giảm thiểu tối đa các lỗi sai phát sinh trong quá trình diễn giải bản vẽ. Khi mỗi người sử dụng một bộ ký hiệu riêng, khả năng hiểu lầm là rất cao, dẫn đến việc lựa chọn vật liệu sai, thi công không đúng thiết kế, gây lãng phí tài nguyên và làm chậm tiến độ dự án. Một bộ ký hiệu thống nhất loại bỏ rào cản này, đảm bảo mọi thành viên trong đội ngũ đều “đọc” được cùng một thông tin.
Thứ hai, nó nâng cao tính chuyên nghiệp và minh bạch trong ngành. Khi các bản vẽ được trình bày theo một chuẩn mực quốc tế hoặc quốc gia, nó thể hiện sự nghiêm túc và có trách nhiệm của người thiết kế. Điều này đặc biệt quan trọng khi làm việc với các đối tác nước ngoài hoặc trong các dự án đòi hỏi sự tuân thủ nghiêm ngặt các quy định về an toàn và chất lượng.
Thứ ba, chuẩn hóa ký hiệu góp phần vào việc đào tạo và phát triển nguồn nhân lực. Sinh viên và các kiến trúc sư, nhà thiết kế trẻ có thể dễ dàng tiếp cận và học hỏi hệ thống ký hiệu đã được thiết lập, rút ngắn thời gian làm quen với ngành và nhanh chóng hòa nhập vào môi trường làm việc chuyên nghiệp. Các tài liệu hướng dẫn, phần mềm thiết kế cũng có thể tích hợp sẵn các thư viện ký hiệu chuẩn, tạo điều kiện thuận lợi cho việc thực hành và ứng dụng.
Cuối cùng, chuẩn hóa hỗ trợ quá trình quản lý dự án và kiểm soát chất lượng. Với các ký hiệu rõ ràng, việc kiểm tra vật liệu tại công trường trở nên đơn giản hơn, đối chiếu với bản vẽ dễ dàng hơn. Điều này giúp các nhà quản lý dự án nhanh chóng phát hiện sai lệch và đưa ra biện pháp khắc phục kịp thời, đảm bảo dự án hoàn thành đúng tiến độ và đạt chất lượng mong muốn.
Tóm lại, việc đầu tư vào việc hiểu và áp dụng các bảng ký hiệu vật liệu nội thất chuẩn không chỉ là một yêu cầu kỹ thuật mà còn là một chiến lược quan trọng để nâng cao hiệu quả, chất lượng và uy tín của mọi dự án thiết kế và thi công nội thất.
Có thể bạn quan tâm: Bảng Màu Nội Thất Bóng Jotun: Hướng Dẫn Chọn & Phối Màu Đẹp
Câu Hỏi Thường Gặp Về Bảng Ký Hiệu Vật Liệu Nội Thất
Để giúp người đọc hiểu rõ hơn về cách sử dụng và tầm quan trọng của các ký hiệu vật liệu nội thất, dưới đây là một số câu hỏi thường gặp cùng với các giải đáp chi tiết.
Ký hiệu vật liệu nội thất có phải là tiêu chuẩn quốc tế không?
Có, rất nhiều ký hiệu vật liệu nội thất được xây dựng dựa trên các tiêu chuẩn quốc tế như ISO (Tổ chức Tiêu chuẩn hóa Quốc tế) hoặc các tiêu chuẩn quốc gia như ANSI (Viện Tiêu chuẩn Quốc gia Hoa Kỳ), BSI (Viện Tiêu chuẩn Anh) hoặc TCVN (Tiêu chuẩn Việt Nam). Mặc dù có thể có một số biến thể nhỏ tùy theo khu vực hoặc công ty, nhưng các nguyên tắc cơ bản và các ký hiệu phổ biến nhất thường được thống nhất để đảm bảo khả năng giao tiếp toàn cầu. Việc tuân thủ các tiêu chuẩn này giúp các chuyên gia trên toàn thế giới dễ dàng đọc và hiểu bản vẽ của nhau.
Làm thế nào để học và ghi nhớ các ký hiệu này một cách hiệu quả?
Cách hiệu quả nhất để học các ký hiệu là thực hành thường xuyên và hiểu được ý nghĩa đằng sau chúng.
- Sử dụng tài liệu tham khảo: Luôn giữ một bảng ký hiệu vật liệu nội thất chuẩn làm tài liệu tham khảo khi làm việc.
- Thực hành vẽ: Tự tay vẽ các ký hiệu và áp dụng chúng vào các bản vẽ mô phỏng.
- Quan sát bản vẽ thực tế: Nghiên cứu các bản vẽ kỹ thuật từ các dự án đã hoàn thành, chú ý cách các ký hiệu được sử dụng và chú giải.
- Sử dụng phần mềm thiết kế: Các phần mềm như AutoCAD, Revit có sẵn thư viện ký hiệu, giúp bạn làm quen và áp dụng dễ dàng hơn.
- Hiểu về vật liệu: Nắm vững đặc tính của từng vật liệu sẽ giúp bạn dễ dàng liên hệ với ký hiệu của nó.
Nếu có một vật liệu mới không có ký hiệu chuẩn thì sao?
Trong trường hợp vật liệu quá mới hoặc độc đáo mà chưa có ký hiệu chuẩn, nhà thiết kế cần tự tạo một ký hiệu riêng và BẮT BUỘC phải mô tả chi tiết ký hiệu này trong bảng chú giải của bản vẽ. Ký hiệu mới tạo ra nên có tính logic, dễ hiểu và không gây nhầm lẫn với các ký hiệu đã có. Ngoài ra, việc bổ sung các ghi chú mô tả chi tiết vật liệu, đặc tính kỹ thuật và nhà cung cấp là rất quan trọng để đảm bảo mọi người hiểu đúng.
Ký hiệu trên bản vẽ có cần giống hệt vật liệu thực tế không?
Ký hiệu trên bản vẽ là biểu tượng đại diện cho vật liệu, không phải là hình ảnh chân thực. Mục đích của chúng là truyền tải thông tin về loại vật liệu một cách chuẩn hóa và đơn giản nhất trên bản vẽ kỹ thuật. Ví dụ, ký hiệu gỗ sẽ chỉ mô phỏng vân gỗ tổng quát chứ không thể hiện chi tiết từng thớ gỗ hay màu sắc cụ thể của gỗ Óc Chó hay gỗ Sồi. Các thông tin chi tiết về màu sắc, hoàn thiện bề mặt sẽ được ghi rõ trong bảng chú giải hoặc các ghi chú đi kèm.
Có sự khác biệt nào giữa ký hiệu vật liệu trên bản vẽ 2D và 3D không?
Trên bản vẽ 2D (như mặt bằng, mặt cắt), ký hiệu vật liệu được sử dụng để biểu thị loại vật liệu tại các vị trí bị cắt hoặc nhìn từ trên xuống. Chúng thường là các họa tiết, đường nét hoặc chấm chấm.
Trên mô hình 3D, vật liệu thường được thể hiện bằng cách áp dụng các “texture” (vật liệu kết cấu) có màu sắc, vân và độ phản chiếu giống với vật liệu thực tế. Mặc dù 3D mang lại cái nhìn trực quan hơn về hình thức, nhưng các ký hiệu 2D vẫn rất quan trọng để cung cấp thông tin kỹ thuật chính xác cho việc thi công. Bản vẽ 2D thường là tài liệu chính thức để xây dựng và kiểm tra.
Kết Luận
Việc nắm vững và áp dụng chuẩn xác bảng ký hiệu vật liệu nội thất là một kỹ năng không thể thiếu đối với bất kỳ ai hoạt động trong lĩnh vực thiết kế và thi công nội thất. Những ký hiệu này không chỉ là công cụ để biểu diễn thông tin trên bản vẽ mà còn là nền tảng cho sự giao tiếp rõ ràng, hiệu quả và chuyên nghiệp giữa các bên liên quan. Từ việc đảm bảo tính nhất quán, sử dụng bảng chú giải đầy đủ, đến việc kết hợp với các chú thích chi tiết, mỗi bước đều góp phần tạo nên những dự án nội thất thành công, đạt chất lượng cao và hạn chế tối đa sai sót. Hiểu rõ các ký hiệu này giúp kiến trúc sư, nhà thiết kế và thợ thi công “đọc” được cùng một ngôn ngữ, từ đó biến ý tưởng thành hiện thực một cách hoàn hảo.
