Trong lĩnh vực thiết kế và thi công nội thất, bản vẽ triển khai nội thất AutoCAD đóng vai trò là xương sống, là cầu nối không thể thiếu giữa ý tưởng sáng tạo của kiến trúc sư và hiện thực công trình. Nó không chỉ là tập hợp các đường nét kỹ thuật mà còn là ngôn ngữ chuẩn hóa, đảm bảo mọi chi tiết từ kích thước, vật liệu đến cấu tạo đều được truyền đạt một cách chính xác nhất đến đội ngũ thi công. Bài viết này của noithatthanhminh.com sẽ cung cấp cái nhìn toàn diện về bản vẽ triển khai nội thất AutoCAD, từ định nghĩa cơ bản, tầm quan trọng, các thành phần cấu tạo cho đến quy trình thực hiện và những kỹ năng cần thiết để thành thạo.
Có thể bạn quan tâm: Bản Vẽ Đồ Nội Thất Điện Lạnh Là Gì Và Tại Sao Bạn Cần Nó?
Bản Vẽ Triển Khai Nội Thất AutoCAD là gì?
Bản vẽ triển khai nội thất AutoCAD là bộ hồ sơ kỹ thuật chi tiết, được tạo ra bằng phần mềm AutoCAD, dùng để diễn giải các thiết kế nội thất từ giai đoạn ý tưởng sang giai đoạn thi công thực tế. Nó bao gồm tất cả các thông số kỹ thuật, kích thước chi tiết, vật liệu sử dụng, cấu tạo từng hạng mục và cách thức lắp đặt, giúp đội ngũ sản xuất và thi công có thể hiểu rõ và thực hiện công việc một cách chính xác nhất.
Định nghĩa và vai trò cốt lõi
Về bản chất, bản vẽ triển khai là tập hợp các bản vẽ mặt bằng, mặt đứng, mặt cắt và các bản vẽ chi tiết cấu tạo, thể hiện một cách tường minh từng thành phần của không gian nội thất. Vai trò cốt lõi của nó là đảm bảo tính nhất quán và độ chính xác tuyệt đối trong suốt quá trình từ sản xuất đồ gỗ, lắp đặt điện nước, cho đến hoàn thiện cuối cùng. Đây là tài liệu pháp lý quan trọng, là căn cứ để nghiệm thu và bàn giao công trình.
Sự khác biệt so với bản vẽ thiết kế ý tưởng
Khác với bản vẽ thiết kế ý tưởng (thường là bản vẽ 3D phối cảnh), vốn tập trung vào việc thể hiện không gian một cách trực quan, cảm xúc và thẩm mỹ để chủ đầu tư dễ hình dung, bản vẽ triển khai nội thất AutoCAD lại chú trọng vào tính kỹ thuật và khả năng thi công. Bản vẽ ý tưởng mang tính khái quát, trong khi bản vẽ triển khai đi sâu vào từng chi tiết nhỏ nhất, từ mối nối, độ dày vật liệu đến vị trí đinh vít. Mục tiêu của bản vẽ ý tưởng là “trình bày”, còn mục tiêu của bản vẽ triển khai là “hướng dẫn thi công”.
Tầm quan trọng trong thi công thực tế
Trong quá trình thi công, bản vẽ triển khai nội thất AutoCAD là cẩm nang bắt buộc cho mọi bộ phận. Thợ mộc dựa vào đó để cắt ván, lắp ráp tủ; thợ điện dựa vào đó để đi dây, đặt công tắc; và nhà thầu dựa vào đó để bóc tách khối lượng, dự toán chi phí. Một bộ bản vẽ triển khai tốt giúp hạn chế tối đa các sai sót, giảm thiểu chi phí phát sinh do sửa chữa, và rút ngắn thời gian thi công, đảm bảo chất lượng công trình theo đúng mong muốn của chủ đầu tư.
Tại sao Bản Vẽ Triển Khai Nội Thất AutoCAD lại cần thiết?
Vai trò của bản vẽ triển khai nội thất AutoCAD không chỉ dừng lại ở việc cung cấp thông tin kỹ thuật; nó còn là công cụ chiến lược giúp tối ưu hóa toàn bộ dự án. Từ việc đảm bảo tính chính xác đến việc tạo điều kiện cho giao tiếp hiệu quả, mọi khía cạnh của dự án nội thất đều được cải thiện đáng kể nhờ vào chất lượng của bộ bản vẽ này.
Đảm bảo tính chính xác và đồng bộ
Một trong những lý do hàng đầu khiến bản vẽ triển khai nội thất AutoCAD trở nên không thể thiếu là khả năng đảm bảo độ chính xác cao. Mọi kích thước, chi tiết kỹ thuật, và vị trí lắp đặt đều được thể hiện rõ ràng trên bản vẽ, loại bỏ mọi sự mơ hồ và phỏng đoán. Hơn nữa, nó giúp đồng bộ hóa thông tin giữa các hạng mục khác nhau, từ đó tránh được những mâu thuẫn giữa các bộ phận thi công (ví dụ: đường ống nước bị cản bởi kết cấu tường mới, hoặc vị trí ổ cắm không phù hợp với đồ nội thất).
Tối ưu hóa quá trình sản xuất và lắp đặt
Đối với các xưởng sản xuất đồ gỗ hay nhà thầu xây dựng, bản vẽ triển khai nội thất AutoCAD là cơ sở để lập kế hoạch sản xuất và lắp đặt. Các chi tiết được thể hiện rõ ràng giúp thợ cắt vật liệu đúng kích thước, gia công chính xác và lắp ráp dễ dàng hơn. Điều này không chỉ đẩy nhanh tiến độ mà còn giảm thiểu đáng kể lượng vật liệu thừa hoặc sai hỏng, góp phần tiết kiệm chi phí và tài nguyên.
Giảm thiểu sai sót và chi phí phát sinh
Khi không có bản vẽ triển khai chi tiết, việc thi công thường dựa vào kinh nghiệm hoặc sự ước lượng, dẫn đến rất nhiều sai sót. Các sai sót này có thể từ việc sai kích thước, sử dụng vật liệu không phù hợp, đến việc lắp đặt sai vị trí. Mỗi sai sót đều đòi hỏi phải sửa chữa, làm lại, gây lãng phí thời gian, công sức và tiền bạc. Bản vẽ triển khai nội thất AutoCAD hoạt động như một “kế hoạch hành động” được vạch sẵn, giúp dự đoán và ngăn chặn các vấn đề tiềm ẩn trước khi chúng xảy ra trên thực tế.
Công cụ giao tiếp hiệu quả giữa các bên
Trong một dự án nội thất, có rất nhiều bên liên quan: kiến trúc sư, kỹ sư kết cấu, kỹ sư điện nước, nhà thầu thi công, xưởng sản xuất, và cả chủ đầu tư. Bản vẽ triển khai nội thất AutoCAD cung cấp một ngôn ngữ chung, một tài liệu tham chiếu duy nhất mà tất cả các bên có thể dựa vào để trao đổi thông tin, kiểm tra tiến độ, và giải quyết các vấn đề phát sinh. Điều này giúp tránh hiểu lầm, tăng cường sự phối hợp và đảm bảo mọi người đều có cùng một tầm nhìn về sản phẩm cuối cùng.
Các thành phần chính của một Bộ Bản Vẽ Triển Khai Nội Thất hoàn chỉnh
Để tạo nên một bộ bản vẽ triển khai nội thất AutoCAD thực sự giá trị, không thể thiếu các thành phần chuyên biệt, mỗi loại bản vẽ đều mang một chức năng và cung cấp những thông tin kỹ thuật riêng. Việc hiểu rõ từng thành phần giúp đảm bảo tính đầy đủ và chính xác cho toàn bộ hồ sơ.
Bản vẽ mặt bằng bố trí nội thất
Có thể bạn quan tâm: Bản Vẽ Triển Khai Nội Thất Tủ Gỗ Autocad: Hướng Dẫn Chi Tiết Từ A Đến Z

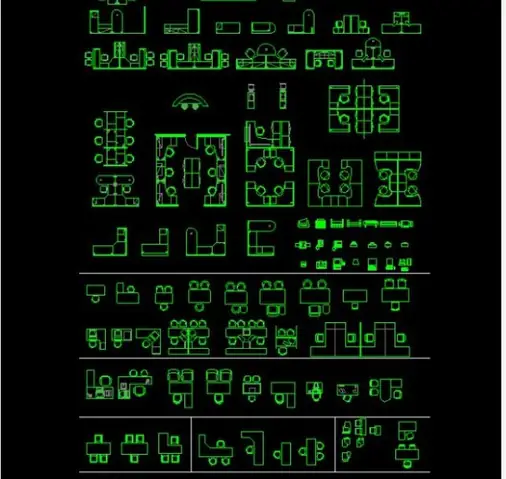

Đây là bản vẽ tổng thể cho thấy cách các món đồ nội thất được sắp xếp trong không gian, thường bao gồm các kích thước cơ bản như chiều dài, chiều rộng của phòng và vị trí của các vật dụng chính. Bản vẽ này giúp hình dung tổng quan về công năng và luồng di chuyển trong không gian. Nó cũng thường bao gồm ký hiệu các đồ nội thất rời và cố định, đánh số thứ tự để dễ dàng tra cứu trong các bản vẽ chi tiết sau này.
Bản vẽ mặt cắt chi tiết
Mặt cắt là một trong những loại bản vẽ quan trọng nhất trong bản vẽ triển khai nội thất AutoCAD. Nó thể hiện các chi tiết cấu tạo bên trong của các hạng mục, ví dụ như cấu trúc bên trong của một bức tường, các lớp vật liệu của sàn hay trần nhà, hoặc mặt cắt ngang của một chiếc tủ. Mặt cắt giúp người thi công hiểu rõ cách các lớp vật liệu được liên kết với nhau, chiều dày cụ thể của từng lớp và cách bố trí các thành phần ẩn như khung xương, hệ thống kỹ thuật.
Bản vẽ mặt đứng triển khai các hạng mục
Bản vẽ mặt đứng là hình chiếu của các bức tường, các mảng tường trang trí, hoặc các hệ tủ lớn theo phương thẳng đứng. Nó cho thấy hình dáng, kích thước, vật liệu bề mặt, và các chi tiết trang trí như phào chỉ, lam gỗ, hoặc các chi tiết phức tạp của tường. Mỗi mặt đứng của các phòng hoặc các khu vực quan trọng đều cần được triển khai riêng biệt, đánh dấu rõ ràng để dễ dàng nhận biết và đối chiếu.
Bản vẽ chi tiết đồ nội thất (tủ bếp, tủ quần áo, giường, kệ TV…)
Đây là phần “linh hồn” của bản vẽ triển khai nội thất AutoCAD, nơi mọi chi tiết nhỏ nhất của từng món đồ nội thất được mổ xẻ. Đối với mỗi món đồ, cần có các bản vẽ mặt bằng, mặt đứng, mặt cắt và các chi tiết cấu tạo đặc biệt (ví dụ: chi tiết ngăn kéo, ray trượt, bản lề, tay nắm). Các bản vẽ này phải ghi rõ loại vật liệu, kích thước từng cấu kiện, cách ghép nối (âm dương, mộng, vít…), và các phụ kiện đi kèm.
Bản vẽ chi tiết hệ thống điện, nước, trần thạch cao
Bên cạnh nội thất cứng, các hệ thống kỹ thuật cũng cần được triển khai chi tiết. Bản vẽ triển khai nội thất AutoCAD sẽ bao gồm:
- Hệ thống điện: Vị trí ổ cắm, công tắc, đèn chiếu sáng, đường dây điện, aptomat…
- Hệ thống nước: Vị trí chậu rửa, vòi nước, đường cấp thoát nước…
- Trần thạch cao: Chi tiết kết cấu khung xương, các lớp thạch cao, cao độ trần, vị trí các khe hắt sáng, vị trí đèn âm trần…
Những bản vẽ này đảm bảo tính an toàn, thẩm mỹ và công năng sử dụng cho không gian.
Bảng thống kê vật liệu và phụ kiện
Một phần không thể thiếu của bộ bản vẽ triển khai nội thất AutoCAD là bảng thống kê vật liệu và phụ kiện. Bảng này liệt kê chi tiết tên gọi, mã sản phẩm, số lượng, quy cách, đơn vị tính và ghi chú về vật liệu (gỗ MDF, gỗ HDF, veneer, laminate…) và các loại phụ kiện (bản lề, ray trượt, tay nắm, đèn LED, ổ cắm…). Bảng thống kê giúp nhà thầu dễ dàng bóc tách khối lượng, đặt hàng vật tư và kiểm soát chi phí.
Quy trình triển khai Bản Vẽ Nội Thất với AutoCAD
Việc tạo ra một bộ bản vẽ triển khai nội thất AutoCAD chuyên nghiệp đòi hỏi một quy trình làm việc khoa học và bài bản. Từ bước chuẩn bị đến hoàn thiện, mỗi giai đoạn đều có những yêu cầu và kỹ thuật riêng cần được nắm vững.
Chuẩn bị dữ liệu và thiết lập ban đầu (unit, layer, khung tên)
Bước đầu tiên là chuẩn bị các dữ liệu cần thiết như bản vẽ kiến trúc mặt bằng hiện trạng hoặc mặt bằng thiết kế. Sau đó, trong AutoCAD, người thiết kế cần thực hiện các thiết lập cơ bản:
- Units (đơn vị): Đặt đơn vị bản vẽ (thường là milimet) để đảm bảo tính chính xác về kích thước.
- Layer: Tạo hệ thống Layer khoa học (ví dụ: tường, đồ nội thất, điện, dim, text…) với các màu sắc và loại đường nét khác nhau để dễ quản lý và in ấn.
- Text Style, Dim Style: Thiết lập các kiểu chữ và kiểu dim phù hợp với tiêu chuẩn bản vẽ kỹ thuật.
- Khung tên và tỷ lệ: Chuẩn bị khung tên theo quy định của công ty hoặc dự án, thiết lập tỷ lệ bản vẽ phù hợp với khổ giấy in (ví dụ: 1:50, 1:20).
Triển khai mặt bằng tổng thể
Dựa trên mặt bằng kiến trúc, người thiết kế sẽ tiến hành bố trí lại mặt bằng nội thất, bao gồm việc định vị các vách ngăn, đồ nội thất cố định và di động. Bước này đòi hỏi sự cân nhắc kỹ lưỡng về công năng, thẩm mỹ và sự lưu thông trong không gian. Sau khi bố trí, tiến hành ghi chú kích thước tổng thể, các cao độ cần thiết và ký hiệu các mặt đứng, mặt cắt sẽ được triển khai chi tiết.
Phát triển mặt cắt và mặt đứng chi tiết
Từ mặt bằng tổng thể, người thiết kế sẽ tạo các đường cắt và đường nhìn mặt đứng qua các khu vực quan trọng. Các mặt cắt sẽ thể hiện cấu tạo của các vật liệu, cao độ sàn, trần và các chi tiết bên trong. Các mặt đứng sẽ diễn giải hình dáng, vật liệu bề mặt và các chi tiết trang trí của tường, tủ. Mỗi mặt cắt và mặt đứng cần được đánh số và ký hiệu rõ ràng, liên kết với mặt bằng tổng thể để dễ dàng tra cứu.
Vẽ chi tiết các cấu kiện nội thất rời
Đây là giai đoạn tập trung vào từng món đồ nội thất cụ thể như tủ bếp, tủ quần áo, giường, bàn ghế. Đối với mỗi món đồ, cần vẽ chi tiết các mặt bằng, mặt đứng, mặt cắt và các chi tiết cấu tạo đặc biệt (ví dụ: kết cấu ngăn kéo, cách lắp bản lề, các mối ghép). Ghi chú đầy đủ kích thước, vật liệu, độ dày ván, và các phụ kiện sử dụng. Đây là công việc đòi hỏi sự tỉ mỉ và kiến thức sâu rộng về cấu tạo đồ gỗ.
Bổ sung hệ thống kỹ thuật (điện, nước, đèn)
Có thể bạn quan tâm: Làm Sao Để Có Bản Vẽ Xin Phép Thi Công Nội Thất Đúng Chuẩn?
Khi các bản vẽ nội thất đã cơ bản hoàn chỉnh, tiếp tục bổ sung các hệ thống kỹ thuật.
- Điện: Vẽ sơ đồ điện, vị trí ổ cắm, công tắc, hộp điện, vị trí và loại đèn chiếu sáng.
- Nước: Vị trí cấp thoát nước cho chậu rửa, vệ sinh, máy giặt.
- Thông gió/Điều hòa: Vị trí miệng gió, dàn lạnh.
Tất cả các hệ thống này phải được phối hợp chặt chẽ với các chi tiết nội thất để tránh xung đột và đảm bảo tính thẩm mỹ.
Kiểm tra, hiệu chỉnh và hoàn thiện bản vẽ
Sau khi hoàn thành tất cả các bản vẽ, quá trình kiểm tra và hiệu chỉnh là cực kỳ quan trọng. Cần kiểm tra kỹ lưỡng các lỗi sau:
- Kích thước: Đảm bảo tất cả các kích thước đều chính xác và nhất quán.
- Vật liệu: Kiểm tra sự đồng bộ giữa ký hiệu vật liệu trên bản vẽ và trong bảng thống kê.
- Cấu tạo: Đảm bảo cấu tạo các chi tiết là hợp lý và khả thi.
- Bố cục: Sắp xếp bản vẽ trên các layout (khổ giấy in) một cách khoa học, rõ ràng.
- Thông tin: Điền đầy đủ thông tin vào khung tên, đánh số trang.
Sau khi hiệu chỉnh, bộ bản vẽ triển khai nội thất AutoCAD sẽ được đóng gói thành hồ sơ hoàn chỉnh, sẵn sàng cho việc in ấn và thi công.
Các kỹ năng và kiến thức cần có để thành thạo Bản Vẽ Triển Khai Nội Thất AutoCAD
Để trở thành một chuyên gia trong việc tạo ra bản vẽ triển khai nội thất AutoCAD chất lượng cao, người học cần trang bị một nền tảng kiến thức vững chắc và các kỹ năng thực hành chuyên sâu. Sự kết hợp giữa lý thuyết và kinh nghiệm thực tế là chìa khóa thành công.
Nắm vững phần mềm AutoCAD
Đây là yêu cầu cơ bản và tiên quyết. Người thiết kế cần thành thạo các lệnh vẽ cơ bản (line, circle, arc, polyline), các lệnh hiệu chỉnh (move, copy, rotate, trim, extend), và các công cụ quản lý bản vẽ như Layer, Block, Xref, Layout. Khả năng làm việc nhanh chóng, chính xác với các lệnh tắt và tùy biến giao diện làm việc sẽ giúp tăng năng suất đáng kể. Hơn nữa, việc hiểu biết về cách thiết lập bản vẽ, quản lý tỷ lệ, và in ấn trong AutoCAD cũng là cực kỳ quan trọng.
Hiểu biết về vật liệu nội thất (gỗ, kim loại, kính…)
Một bản vẽ triển khai nội thất AutoCAD chính xác phải phản ánh đúng đặc tính của vật liệu. Người thiết kế cần có kiến thức về các loại vật liệu phổ biến trong nội thất như gỗ tự nhiên, gỗ công nghiệp (MDF, HDF, MFC), kim loại (thép, nhôm), kính, đá, vật liệu bọc (da, vải). Hiểu biết này bao gồm đặc tính cơ lý, kích thước tiêu chuẩn, khả năng gia công, và ứng dụng của từng loại vật liệu. Ví dụ, việc biết được quy cách ván gỗ, cách ghép tấm, hoặc các phương pháp xử lý bề mặt sẽ ảnh hưởng trực tiếp đến cách bạn vẽ chi tiết và ghi chú trên bản vẽ.
Kiến thức về cấu tạo, quy cách sản phẩm nội thất
Mỗi món đồ nội thất đều có cấu tạo và quy cách sản xuất riêng. Để vẽ được bản vẽ triển khai nội thất AutoCAD chi tiết, người thiết kế cần hiểu rõ các nguyên lý cấu tạo của tủ bếp (thùng tủ, cánh, hậu, phụ kiện), tủ quần áo (hệ thống ray trượt, bản lề, các ngăn chức năng), giường (khung giường, đầu giường, dát giường). Kiến thức này giúp đảm bảo bản vẽ không chỉ đẹp mắt mà còn khả thi, bền vững và tiện dụng khi sản xuất và lắp đặt. Điều này cũng bao gồm việc nắm vững các tiêu chuẩn kỹ thuật, các mối nối, và các phương pháp gia công.
Khả năng đọc hiểu bản vẽ kiến trúc
Bản vẽ triển khai nội thất AutoCAD không thể tồn tại độc lập mà phải dựa trên nền tảng của bản vẽ kiến trúc. Người thiết kế cần có khả năng đọc hiểu bản vẽ mặt bằng, mặt cắt, mặt đứng kiến trúc để nắm bắt các thông tin về kết cấu, kích thước tổng thể, vị trí cửa, cột, dầm, và các hệ thống kỹ thuật sẵn có. Việc này giúp đảm bảo sự phối hợp hài hòa giữa nội thất và kiến trúc, tránh xung đột và tối ưu hóa không gian.
Tư duy logic và tỉ mỉ
Triển khai bản vẽ nội thất là một công việc đòi hỏi sự chính xác cao và khả năng tư duy logic. Mỗi chi tiết nhỏ đều cần được xem xét kỹ lưỡng, từ việc đặt một kích thước đến việc lựa chọn loại vật liệu phù hợp. Sự tỉ mỉ trong từng đường nét, từng con số, và từng ghi chú sẽ quyết định chất lượng cuối cùng của bộ bản vẽ. Một sai sót nhỏ trên bản vẽ có thể dẫn đến hậu quả lớn trong thi công, gây lãng phí và ảnh hưởng đến uy tín.
Những lỗi thường gặp khi thực hiện Bản Vẽ Triển Khai Nội Thất AutoCAD và cách khắc phục
Mặc dù bản vẽ triển khai nội thất AutoCAD là công cụ mạnh mẽ, nhưng việc thực hiện nó cũng tiềm ẩn nhiều sai sót nếu người thiết kế không cẩn trọng hoặc thiếu kinh nghiệm. Nhận biết và khắc phục những lỗi này là chìa khóa để tạo ra bộ hồ sơ chuyên nghiệp.
Thiếu chi tiết, không rõ ràng
Lỗi phổ biến nhất là bản vẽ thiếu chi tiết cần thiết cho thi công. Ví dụ: chỉ vẽ hình dáng tủ mà không có mặt cắt, không ghi rõ độ dày ván, loại phụ kiện, hoặc cách ghép nối. Điều này khiến thợ thi công phải phỏng đoán, dẫn đến sản phẩm không đúng ý đồ thiết kế ban đầu.
Cách khắc phục: Luôn tự đặt câu hỏi “Nếu tôi là người thợ, tôi cần thông tin gì để làm ra sản phẩm này?”. Đảm bảo mọi mặt cắt, chi tiết cấu tạo, vật liệu, và kích thước đều được ghi chú đầy đủ. Sử dụng các ký hiệu tiêu chuẩn và ghi chú rõ ràng cho các chi tiết đặc biệt.
Sai lệch kích thước, tỉ lệ
Sai sót về kích thước hoặc tỷ lệ bản vẽ là một lỗi nghiêm trọng, có thể dẫn đến việc sản xuất đồ không vừa với không gian hoặc không lắp ráp được. Điều này thường xảy ra do nhập sai số liệu, hoặc không kiểm tra lại sau khi thay đổi thiết kế.
Cách khắc phục: Luôn kiểm tra chéo kích thước trên các bản vẽ khác nhau (mặt bằng, mặt đứng, mặt cắt). Sử dụng lệnh “Measure” hoặc “Distance” của AutoCAD để kiểm tra thường xuyên. Đảm bảo tỷ lệ bản vẽ được thiết lập đúng trên Layout và khi in ấn.
Không đồng bộ giữa các bản vẽ
Có thể bạn quan tâm: Hướng Dẫn Toàn Diện Về Bản Vẽ Điện Nội Thất Căn Hộ
Một thiết kế thay đổi ở mặt bằng nhưng không được cập nhật trên mặt đứng, mặt cắt hoặc bản vẽ chi tiết sẽ gây ra sự không nhất quán. Ví dụ: thay đổi vị trí vách ngăn nhưng mặt bằng điện vẫn giữ nguyên.
Cách khắc phục: Áp dụng nguyên tắc “một thay đổi, nhiều cập nhật”. Sử dụng Block hoặc Xref cho các thành phần lặp lại để khi thay đổi một chỗ, tất cả các bản vẽ liên quan sẽ tự động cập nhật. Luôn rà soát lại toàn bộ hồ sơ sau mỗi lần điều chỉnh lớn.
Bố cục bản vẽ kém khoa học
Bố cục bản vẽ lộn xộn, các chi tiết chồng chéo, hoặc không sắp xếp theo một trình tự logic sẽ làm khó người đọc và tăng nguy cơ hiểu sai.
Cách khắc phục: Sắp xếp các bản vẽ trên Layout một cách gọn gàng, có khoảng trống hợp lý. Sử dụng tiêu đề và ký hiệu rõ ràng cho từng bản vẽ. Đảm bảo luồng thông tin từ tổng thể đến chi tiết. Đánh số trang và mục lục để dễ dàng tra cứu.
Tối ưu hóa quy trình làm việc với AutoCAD trong triển khai nội thất
Để nâng cao hiệu quả và chất lượng của bản vẽ triển khai nội thất AutoCAD, việc áp dụng các kỹ thuật và công cụ tối ưu hóa trong phần mềm là điều cần thiết. Những mẹo này không chỉ giúp tiết kiệm thời gian mà còn đảm bảo tính nhất quán và chuyên nghiệp cho toàn bộ hồ sơ.
Sử dụng thư viện Dynamic Block hiệu quả
Dynamic Block là một tính năng mạnh mẽ của AutoCAD cho phép bạn tạo ra các đối tượng linh hoạt, có thể thay đổi kích thước, hình dạng, hoặc hiển thị các tùy chọn khác nhau chỉ từ một Block duy nhất. Thay vì phải vẽ lại các món đồ nội thất tiêu chuẩn (như tủ, cửa, bàn ghế) mỗi lần, bạn có thể tạo Dynamic Block với các thuộc tính thay đổi (ví dụ: chiều dài, số ngăn kéo, kiểu cánh cửa). Điều này giúp tiết kiệm thời gian vẽ, đảm bảo tính nhất quán và dễ dàng chỉnh sửa.
Quản lý Layer và Hatch chuyên nghiệp
Một hệ thống Layer được tổ chức tốt là nền tảng cho bản vẽ triển khai nội thất AutoCAD rõ ràng và dễ quản lý. Hãy tạo các Layer với tên gọi cụ thể (ví dụ: NOITHAT_TU_BEP, DIEN_CONGTAC, TEXT_DIM), gán màu sắc và loại đường nét phù hợp. Điều này giúp bạn dễ dàng bật/tắt các lớp thông tin, kiểm soát hiển thị và in ấn. Tương tự, Hatch cũng cần được sử dụng một cách khoa học để thể hiện vật liệu, đảm bảo chúng không bị chồng chéo hoặc quá dày đặc gây khó đọc.
Tận dụng Xref và Layout
- Xref (External Reference): Cho phép bạn chèn một file DWG khác vào bản vẽ hiện tại dưới dạng tham chiếu. Điều này cực kỳ hữu ích khi làm việc nhóm hoặc khi cần cập nhật các thay đổi từ bản vẽ kiến trúc. Nếu file kiến trúc được cập nhật, bản vẽ triển khai của bạn cũng sẽ tự động hiển thị các thay đổi đó, đảm bảo tính đồng bộ.
- Layout (Paper Space): Là không gian giấy dùng để thiết lập bố cục và in ấn bản vẽ. Thay vì vẽ khung tên và ghi chú tỷ lệ trực tiếp trong Model Space, bạn nên làm việc trên các Layout. Mỗi Layout có thể được thiết lập một khổ giấy, tỷ lệ in, và các khung nhìn (Viewport) khác nhau để hiển thị các phần của bản vẽ từ Model Space. Điều này giúp quản lý bản vẽ in ấn chuyên nghiệp và linh hoạt hơn rất nhiều.
Quy trình in ấn chuẩn mực
Một bản vẽ triển khai nội thất AutoCAD hoàn chỉnh phải được in ra một cách rõ ràng và chính xác. Để làm được điều này, cần có một quy trình in ấn chuẩn mực:
- Sử dụng Plot Style (CTB/STB): Thiết lập các kiểu in để kiểm soát độ dày đường nét, màu sắc và kiểu đường nét khi in ra giấy.
- Kiểm tra trước khi in (Plot Preview): Luôn xem trước bản in để phát hiện các lỗi về bố cục, đường nét trước khi in hàng loạt.
- Chọn đúng khổ giấy và tỷ lệ: Đảm bảo khổ giấy in (A0, A1, A3…) và tỷ lệ bản vẽ trên Layout là chính xác để các kích thước trên giấy có thể đo được.
- Đóng gói file (eTransmit): Khi gửi bản vẽ cho đối tác hoặc nhà thầu, hãy sử dụng lệnh eTransmit để đóng gói tất cả các file liên quan (DWG, Xref, Plot Style, font chữ…) vào một thư mục duy nhất, đảm bảo người nhận có thể mở và in đúng cách.
Tương lai của Bản Vẽ Triển Khai Nội Thất: Kết hợp AutoCAD và các công cụ 3D/BIM
Trong bối cảnh công nghệ phát triển không ngừng, bản vẽ triển khai nội thất AutoCAD không ngừng thích nghi và phát triển. Sự kết hợp giữa AutoCAD truyền thống và các công cụ mô hình 3D, đặc biệt là BIM, đang mở ra những tiềm năng mới, nâng cao hiệu quả và tính chính xác cho toàn bộ quy trình thiết kế và thi công nội thất.
Vai trò của AutoCAD trong kỷ nguyên số
Mặc dù có sự xuất hiện của nhiều phần mềm 3D và BIM mạnh mẽ, AutoCAD vẫn giữ vững vị thế là một công cụ không thể thiếu, đặc biệt trong việc tạo ra bản vẽ triển khai nội thất AutoCAD chi tiết 2D. Khả năng tùy biến cao, độ chính xác tuyệt đối trong môi trường 2D và sự quen thuộc của đông đảo kỹ sư, kiến trúc sư là những lý do khiến AutoCAD vẫn được tin dùng cho các bản vẽ thi công. Nó đóng vai trò là “chữ viết” để diễn giải các ý tưởng 3D thành thông tin kỹ thuật cụ thể.
Tích hợp với SketchUp, 3ds Max, Revit
Xu hướng hiện nay là kết hợp sức mạnh của AutoCAD với các phần mềm khác để tạo ra quy trình làm việc liền mạch:
- SketchUp: Thường được dùng để tạo mô hình 3D nhanh và dễ hình dung. Từ mô hình SketchUp, người thiết kế có thể xuất các mặt chiếu 2D sang AutoCAD để tiến hành triển khai chi tiết hơn.
- 3ds Max: Cung cấp khả năng dựng hình 3D và render hình ảnh chất lượng cao. Các chi tiết thiết kế trong 3ds Max có thể được sử dụng làm cơ sở để phát triển bản vẽ triển khai nội thất AutoCAD.
- Revit (BIM): Revit là phần mềm BIM (Building Information Modeling) cho phép tạo ra mô hình 3D chứa đựng thông tin toàn diện về công trình. Từ mô hình Revit, các bản vẽ 2D (mặt bằng, mặt đứng, mặt cắt) có thể được xuất ra tự động, giúp giảm thiểu lỗi và tăng tốc độ triển khai. Mặc dù Revit có thể tạo ra bản vẽ triển khai trực tiếp, nhưng AutoCAD vẫn thường được sử dụng để điều chỉnh, bổ sung các chi tiết nhỏ mà Revit chưa linh hoạt bằng.
Lợi ích của quy trình BIM trong nội thất
BIM không chỉ là phần mềm mà là một quy trình làm việc tích hợp. Khi áp dụng BIM vào nội thất, bản vẽ triển khai nội thất AutoCAD sẽ được hưởng lợi rất nhiều:
- Phối hợp đa ngành: BIM cho phép các bên (kiến trúc, kết cấu, MEP, nội thất) làm việc trên cùng một mô hình, dễ dàng phát hiện xung đột và phối hợp hiệu quả.
- Thông tin toàn diện: Mỗi thành phần trong mô hình BIM đều chứa thông tin về vật liệu, kích thước, nhà sản xuất, chi phí… giúp quản lý dự án tốt hơn.
- Tự động tạo bản vẽ: Từ mô hình 3D, các bản vẽ 2D (bao gồm bản vẽ triển khai nội thất AutoCAD) có thể được tạo ra tự động, tiết kiệm thời gian và đảm bảo tính nhất quán.
- Quản lý vòng đời dự án: BIM hỗ trợ từ giai đoạn thiết kế, thi công, vận hành cho đến bảo trì, mang lại hiệu quả bền vững cho toàn bộ công trình.
Tóm lại, dù công nghệ có phát triển đến đâu, bản vẽ triển khai nội thất AutoCAD vẫn sẽ là một phần không thể thiếu, là công cụ then chốt để biến những ý tưởng sáng tạo thành hiện thực một cách chính xác và hiệu quả. Việc không ngừng học hỏi, cập nhật kiến thức về vật liệu, công nghệ, và kết hợp linh hoạt các công cụ sẽ giúp các nhà thiết kế và kỹ sư nội thất luôn dẫn đầu trong ngành. Sự am hiểu sâu sắc về cách tạo ra một bộ bản vẽ triển khai chất lượng cao không chỉ nâng tầm chuyên môn mà còn đảm bảo thành công cho mọi dự án.
